图示刚架，位移Δ最小的是（　　）。

最全题库2022-08-02 69

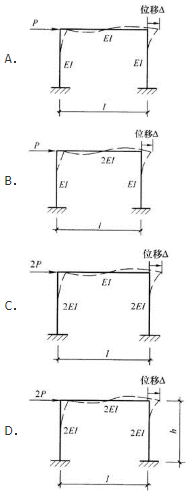

问题图示刚架，位移Δ最小的是（　　）。

选项

答案 B

解析图示体系为超静定体系，结构位移的大小与其受到的外力成正比，与其本身的刚度成反比。超静定结构在荷载作用下的反力和内力仅与各杆的相对刚度有关，一般相对刚度较大的杆，其反力和内力也较大；各杆内力之比等于各杆刚度之比。本题中水平位移主要是受到两根竖柱变形的影响。图B受到的外力小于C 、D；而图B的横梁刚度大于图A，由位移与刚度成反比可知，B的水平位移小于A。
