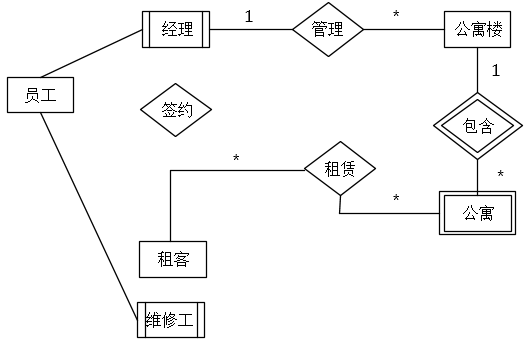

问题 某房屋租赁公司拟开发一个管理系统用于管理其持有的房屋、租客及员工信息。请根据下述需求描述完成系统的数据库设计。【需求描述】1.公司拥有多幢公寓楼，每幢公寓楼有唯一的楼编号和地址。每幢公寓楼中有多套公寓，每套公寓在楼内有唯一的编号（不同公寓楼内的公寓号可相同）。系统需记录每套公寓的卧室数和卫生间数。2.员工和租客在系统中有唯一的编号（员主编号和租客编号）。3.对于每个租客，系统需记录姓名、多个联系电话、一个银行账号（方便自动扣房租）、一个紧急联系人的姓名及联系电话。4.系统需记录每个员工的姓名、类别、一个联系电话和月工资。员工类别可以经理或维修工，也可兼任。每个经理可以管理多幢公寓楼。每幢公寓楼必须由一个经理管理。 系统需记录每个维修工的业务技能，如：水暖维修、电工、木工等。5.租客租赁公寓必须和公司签订租赁合同。一份租赁合同通常由一个或多个租客（合租）与该公寓楼的经理签订，一个租客也可租赁多套公寓。合同内容应包含签订日期、开始时间租期、押金和月租金。【概念模型设计】根据需求阶段收集的信息，设计的实体联系图(不完整)如图2-1 所示。图2-1  实体联系图【逻辑结构设计】根据概念模型设计阶段完成的实体联系图，得出如下关系模式(不完整):联系电话（电话号码，租客编号）租客（租客编号，姓名，银行账号，联系人姓名，联系人电话）员工 （员工编号，姓名，联系电话，类别，月工资，（ a ））公寓楼（（b） ，地址，经理编号）公寓（楼编号，公寓号，卧室数，卫生间数）合同（合同编号，租客编号，楼编号，公寓号，经理编号，签订日期，起始日期，租期，（c ），押金）【问题1】（4.5分）补充图2-1中的“签约”联系所关联的实体及联系类型。【问题2】（4.5分）补充逻辑结构设计中的（a）（b）（c ） 三处空缺。【问题3】（6分）租期内，公寓内设施如出现问题，租客可在系统中进行故障登记，填写故障描述，每项故障由系统自动生成唯一的故障编号，由公司派维修工进行故障维修，系统需记录每次维修的维修日期和维修内容。请根据此需求，对图  2-1 进行补充，并将所补充的 ER 图内容转换为一个关系模式，请给出该关系模式。
选项
答案

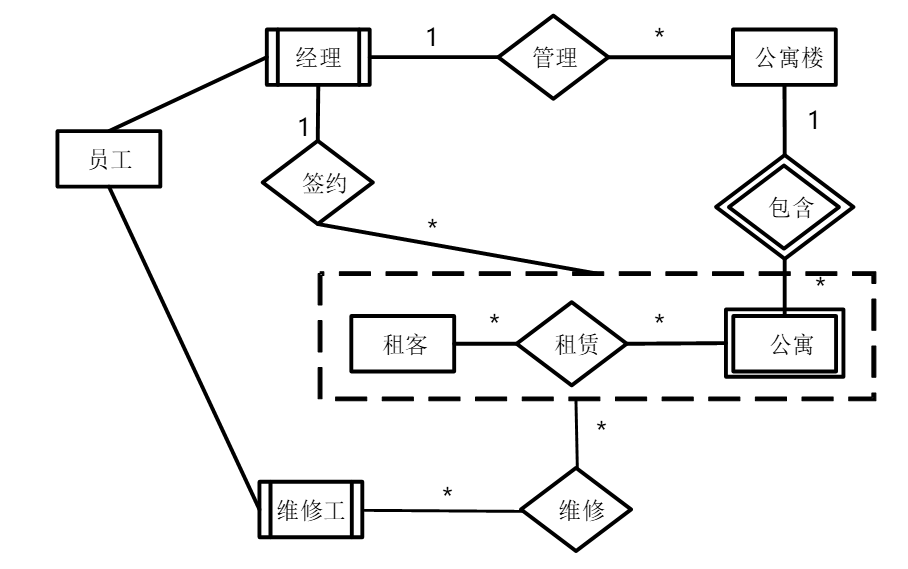

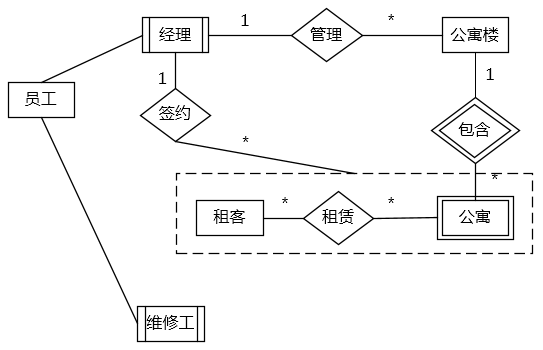

解析 【问题1】（4.5分）【问题2】（4.5分）（a）业务技能（b）楼编号（c）月租金【问题3】（6分）维修（故障编号，故障描述，维修工，维修日期，维修内容，楼编号，公寓号，租客编号）
