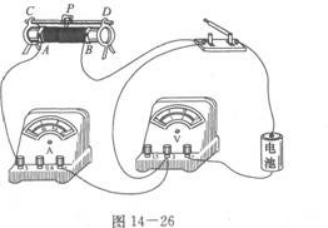

某同学在做“测定电池的电动势和内阻”的实验时,把实验线路接成如图14--26所示的情况,线路是否正确哪些地方有错误请把它改正过来.
选项
答案
解析

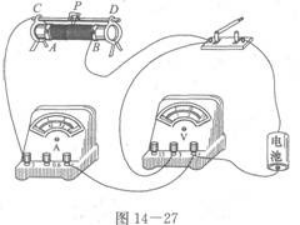

图14—26的线路不正确,错误的地方是:①照这样连接,滑动变阻器的滑片不起作用,应将A处的接线移到C处(或D处),也可将B处的接线移到D处(或C处).②电压表的正接线柱接到了电池的负极上,标着“3”的接线柱接到了电池的正极上,极性接反了,可把电池倒过来,“+”接线柱与电池的正极相接,接线柱“3’,通过开关与电池的负极相接.③电流表的正接线柱虽然通过开关与电池的正极相接,但接线柱“3”通过滑动变阻器和开关也与电池的正极相接,可在按②改正过的线路上,把电流表正接线柱上的接线从电压表标着“3”的接线柱上改接到电压表的正接线柱上.改正过的线路如图14—27所示.
