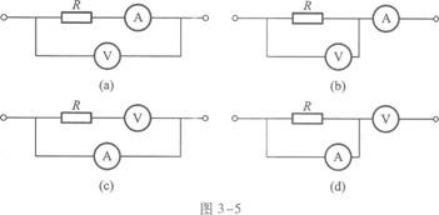

用伏安法测量电阻,已知待测电阻R与电压表的电阻相差不多,而R远大于电流表的内阻,测量线路应为图3-5中的( )
A.(a)B.(b)C.(c)D.(d)
选项
A.(a)
B.(b)
C.(c)
D.(d)
答案
A
解析
本题考查的知识点是用伏安法测量电阻.电表的正确接法是电流表应串联在 电路中,电压表应并联在待测电压上.显然,(c)、(d)中电流表、电压表的接法错误,应排除. 在图(b)中,电流表测得的电流是通过电阻R的电流与通过电压表的电流之和.题意给出R 的电阻与电压表的电阻差不多,因此通过R的电流也与通过电压表的电流差不多.在这种情形下,通过电压表上的电流是决不能忽略的,这表明电路(b)不正确. 在图(a)中,电压表测得的是电阻R上的电压和电流表上的电压之和.但是,因为R远大于 电流表的内阻,所以电流表上的电压远小
