问题

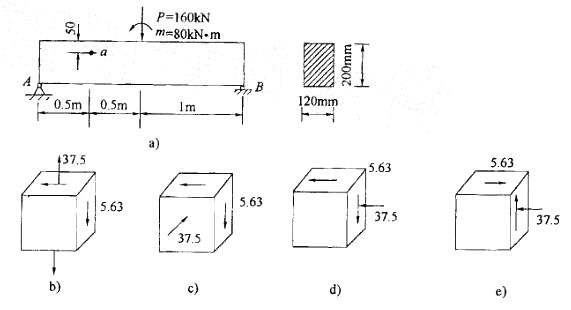

如图所示构件上a点处,原始单元体的应力状态应为下列何图所示?
A.图 b) B.图 c) C.图 d) D.图 e)
选项
答案
C
解析
提示:由受力分析可知,A端支座反力向上,故a点剪力为正,弯矩也为正,又a点在中性轴的上方,故受压力;因此横截面上σ为压应力,τ为顺时针方向。
