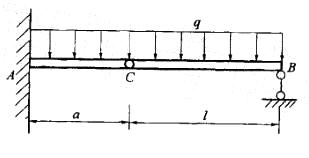

图示梁具有中间铰链C,试作AB梁的剪力图和弯矩图。如欲使该梁的最大弯矩的绝对值最小,则a/l应等于:
A.0.618 B.0.5 C. 0. 207 D. 0.1
选项
答案
C
解析
提示:首先作出梁的弯矩图,求出最大正弯矩和最大负弯矩;然后令最大正弯矩和最大负弯矩绝对值相等,可得到关于a的一元二次方程,把l作为已知量,可求出a的值。
