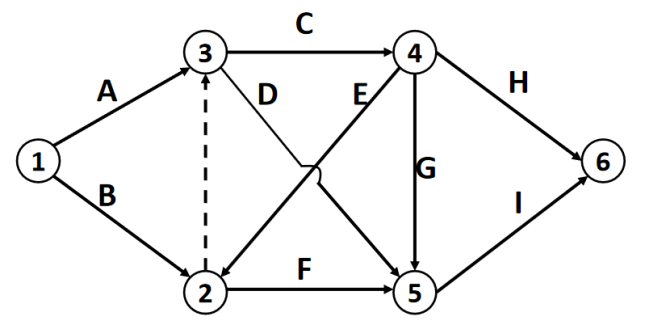

问题双代号网络图如下图，图中存在的绘图错误是（　）。

A.存在多个终点节点B.存在曲线形状的箭线C.出现循环回路D.存在多余的虚箭线

选项 A.存在多个终点节点
B.存在曲线形状的箭线
C.出现循环回路
D.存在多余的虚箭线

答案 C

解析本题考查的是双代号网络计划。②-③-④形成循环回路。
