根据双代号网络图绘图规则,下列网络图中的绘图错误有( )处。 A.5 B.4

admin2022-08-02  36

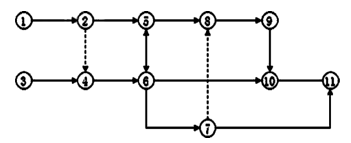

问题 根据双代号网络图绘图规则,下列网络图中的绘图错误有( )处。A.5B.4C.3D.2

选项 A.5
B.4
C.3
D.2

答案 B

解析 错误之处有:1是有多个开始节点;2是有双向箭线;3是有“没有箭头”的箭线。总共有3处错误。4是有交叉,应采用过桥法或指向法。
