下列双代号网络图是根据下表给定的工作之间的逻辑关系绘制成的,图中的错误包括()
下列双代号网络图是根据下表给定的工作之间的逻辑关系绘制成的,图中的错误包括()
admin
2022-08-02
64
问题

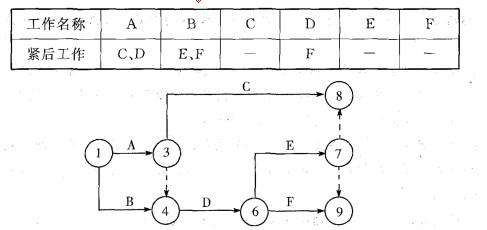

下列双代号网络图是根据下表给定的工作之间的逻辑关系绘制成的,图中的错误包括()
A.节点编号有误 B.有循环回路C.有多个起点节点 D.有多个终点节点E.不符合给定的逻辑关系
选项
答案
DE
解析
所绘图中的终.点节点有⑦、⑧、⑨,双代号网络图中不允许出现多个终点节点。逻辑关系中, 工作B的紧后工作为E、F,在所绘图中的表示是错误的。
