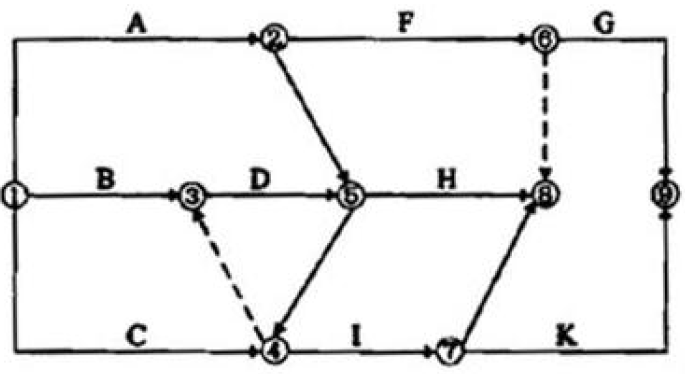

问题 某工程双代号网络图如下图所示，绘图错误有()。A.存在循环回路B.节点编号错误C.有无箭头的连线D.有多个起点节点E.有多个终点节点
选项 A.存在循环回路
B.节点编号错误
C.有无箭头的连线
D.有多个起点节点
E.有多个终点节点
答案 ABE
解析 存在循环回路:④③⑤；节点编号有误：④-③，工作的箭尾编号应小于箭头编号；多个终点节点(⑧⑨)。
