500kV架空输电线路地线采用JLH20A-150，防振锤防振，档距为600m时

admin2022-08-02 64

问题 500kV架空输电线路地线采用JLH20A-150，防振锤防振，档距为600m时，该档地线需要安装多个防振锤？（）A．2B．4C．6D．8

选项 A．2
B．4
C．6
D．8

答案 D

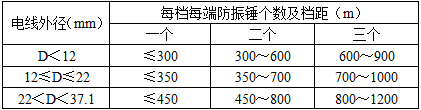

解析《110kV～750kV架空输电线路设计规范》（GB 50545—2010）第7.0.13-3条规定，500kV～750kV输电线路应沿全线架设双地线。《电力工程高压送电线路设计手册》（第二版）P228表3-6-9（题解表）。当档距600m，每档每端防振锤个数为2或3个，所以该档地线防振锤至少2×2×2＝8个。题解表我国单、双根相导线及地线防振锤安装数量
