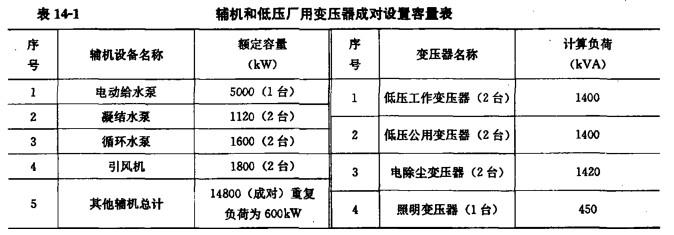

某新建2X300MW火力发电厂为单元接线。厂用电系统采用6kV和380V两级电压,其中每台机组设A、B两段6kV工作段,全厂设01A、01B两段6kV公用段。 若每台机组设一台电动给水泵,其他6kV辅机和低压厂用变压器均成对设置,容量见表14-1。
考虑公用段(A段计算负荷约5400kVA、B段计算负荷约5500kVA)由1、2号机组6kV工作段供电,选择的分裂变压器容量宜为()。A.40/20-20MVA; B.40/25-25MVA;C.40/20—25MVA; D.50/25—25MVA。
选项
答案
B
解析
根据DL/T 5153—2002附录G之Gl计算:
1、2号机组接线相同,先计算两机每段6kV工作段相同的负荷为
(1120+1600)X1+0.85(1800+14800/2)+1400X2+1420=14760(kVA)。
考虑A段接电动给水泵,1号机向照明变压器和公用A段供电,2号机B段向照明变和公用B段供电,则:A段计算负荷为14760+5000=19760(kVA),
1 号机B段计算负荷为14760+450+5400=20610(kVA);
2 号机B段计算负荷为14760+450+5500=20710(kVA);
1号机变压器高压侧计算负荷为19760+20610—600X0.85=39860(kVA);
2号机变压器髙压侧计算负荷为19760+207610—600X0.85=39960(kVA).
选择的分裂变压器容量宜为40/25—25MVA。
