  3. [已过时]关于总等电位联结的论述中，下面哪些是错误的？（ ）A．电气装置外露可导

[已过时]关于总等电位联结的论述中，下面哪些是错误的？（ ）A．电气装置外露可导

admin2022-08-02  22
问题 [已过时]关于总等电位联结的论述中，下面哪些是错误的？（ ）A．电气装置外露可导电部分与总接地端子之间的连接线是保护导体B．电气装置外露可导电部分与装置外可导电部分之间的连接线是总等电位联结导体C．总接地端子与金属管道之间的连接线是辅助等电位导体D．总接地端子与接地极之间的连接线是保护导体
选项 A．电气装置外露可导电部分与总接地端子之间的连接线是保护导体
B．电气装置外露可导电部分与装置外可导电部分之间的连接线是总等电位联结导体
C．总接地端子与金属管道之间的连接线是辅助等电位导体
D．总接地端子与接地极之间的连接线是保护导体
答案 BCD

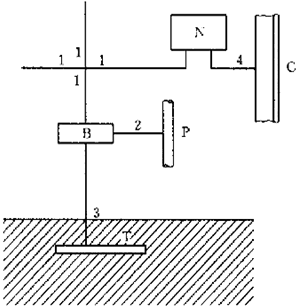

解析 根据《交流电气装置的接地设计规范》（DL/T 621—1997）第7.2.6条规定，B类电气装置采用接地故障保护时，建筑物内电气装置应采用总等电位联结。对下列导电部分应采用总等电位联结互相可靠接地，并在进入建筑物处接向总等电位联结端子板，如题图所示。A项，电气装置外露可导电部分与总接地端子之间的连接线是保护导体，A项正确；B项，电气装置外露可导电部分与装置外可导电部分之间的连接线是辅助等电位导体，B项错误；C项，总接地端子与金属管道之间的连接线是总等电位联结线，C项错误；D项，总接地端子与接地极之间的连接线是接地线，D项错误。题图　建筑物内总等电位联结图注：1为保护线；2为总等电位联结线；3为接地线；4为辅助等电位联结线；B为总等电位联结（接地）端子板；N为外露导电部分；C为装置外导电部分；P为金属水管干线；T为接地极。【说明】最新规范《交流电气装置的接地设计规范》（GB/T 50065—2011）已删除总等电位联结的相关规定。
