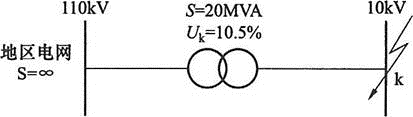

某110kV用户变电站由地区电网(无穷大电源容量)受电,有关系统接线和元件参数如题图所示,图中k点的三相短路全电流最大峰值为( )kA。
A.28.18B.27.45C.26.71D.19.27
选项
A.28.18
B.27.45
C.26.71
D.19.27
答案
C
解析
根据《工业与民用配电设计手册》(第四版)P283、284“4.4高压系统短路电流计算”相关内容,短路电路的电参数可以用有名单位制表示,也可以用标幺制表示。用标幺制计算时,先选取各参数基准值。基准容量Sj取100MVA,基准电压为:Uj=Uav=1.05Un=1.05×110kV=115kV;基准电流为:
变压器电抗标幺值为:
三相短路电流
则10kV侧三相短路电流为:
根据已知条件取Kp=1.8,则三相短路电流峰值为:
