已知一企业变电所电源引自地区变电站,已知条件如下(见图):1)35kV线路电源侧(公共接入点)最大和最小短路容量分别为590MV*A和500MV*A,35kV线路电源处公共接入点供电设备容量50MV*A;该电力用户用电协议容量20MV*A。2)该电力用户35/10kV变电所10kV母线最大和最小短路容量分别为157MV*A 和150MV*A。3)该电力用户的车间A、B的10kV母线上含有非线性负荷。4)该电力用户向车间C釆用U-185铝绞线架空线路供电,线路长5.4km。
请回答下列问题。在车间A、B的10kV母线上,非线性负荷产生的7次谐波分别为20A和15A,二者相位角相差60°,若车间A、B非线性负荷产生的谐波全部流入35kV电源,该35kV电流回路7次谐波计算值为多少? ( )(A)8.7A (B)10.5A(C)9.1A (D)7.5A
选项
答案
C

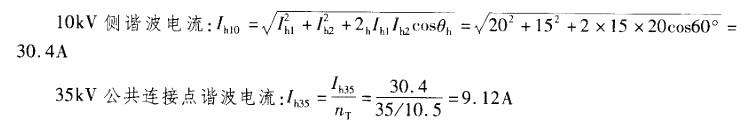

解析
《电能质量公用电网谐波》(GB/T 14549-1993)附录C式(C4)。
