某电力用户设35/10kV变电站。10kV系统为中性点不接地系统,下设有3个10
某电力用户设35/10kV变电站。10kV系统为中性点不接地系统,下设有3个10
admin
2022-08-02
45
问题

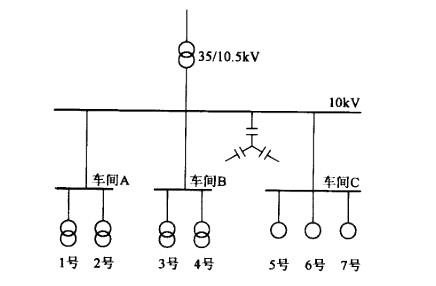

某电力用户设35/10kV变电站。10kV系统为中性点不接地系统,下设有3个10kV车间变电所,其中主要是二级负荷,其供电系统图和已知条件如下:1)35kV线路电源侧短路容量无限大。2)35/10kV变电站为重要变电所。3)35/10kV变电站10kV母线短路容量104MV*A。4)A、B和C车间变电所10kV母线短路容量分别102MV*A、100MV*A、39MV*A。5)车间B变电所3号变压器额定电压10/0. 4kV,其低压侧母线三相短路超瞬态电流为16330A。6)35/10kV变电站正常时间A、B和C车间变电所供电的3个10kV出线及负载的单相对地电容电流分别为2.9人、1.3人、0.7人,并假设各出线及负载的三相对地电容电流对称。7)保护继电器接线系数取1。
请回答下列问题。车间C中5号笼型异步电动机额定电流39. 2A,启动电流倍数为6.5。采用定时限继电器作为速断保护,电流互感器变比为50/5,可靠系数取1.5。计算速断保护动作整定值应为下列哪一项? ( )(A)6A(B)45A(C)70A(D)40A
选项
答案
D
解析
《工业与民用配电设计手册》(第三版)P323表7-22。
