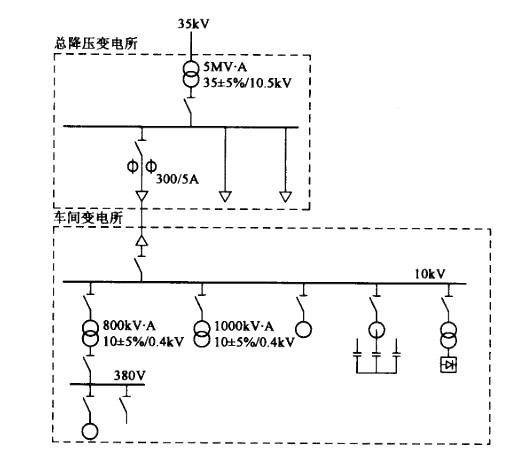

某企业供配电系统如下图所示,总降压变电所电源引自地区变电所。
请回答下列问题。总降压变电所10kV母线最小短路容量是150MV*A,车间变电所10kV母线最大、最小短路容量分别是50MV*A、40MV*A,总降压变电所至车间变配电所供电线路拟设置带时限电流速断保护,采用DL型继电器,接线系数为1,保护用电流互感器变比为300/5A,请计算该保护装置整定值和灵敏系数。 ( )(A)55A,2.16 (B)44A,2.7 (C)55A,0.58 (D)165A,0.24
选项
答案
A

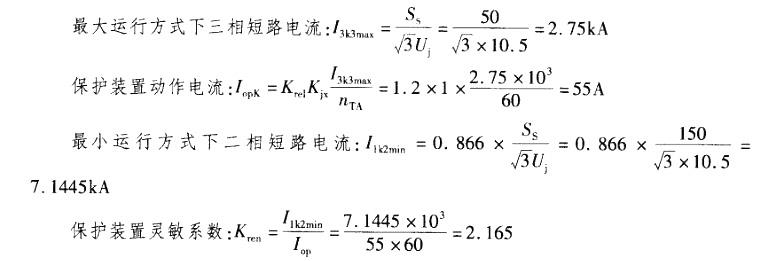

解析
《钢铁企业电力设计手册》(上册)P729表15 -3 8带时限电流速断保护公式。
注:也可用《工业与民用配电设计手册》(第三版)P309表7-13带时限电流速断保护公式,但DL型可靠系数取值为1.3,与钢铁手册取1.2有区别,计算结果有误差。另需注意代入的短路电流值为始端还是末端。
