问题

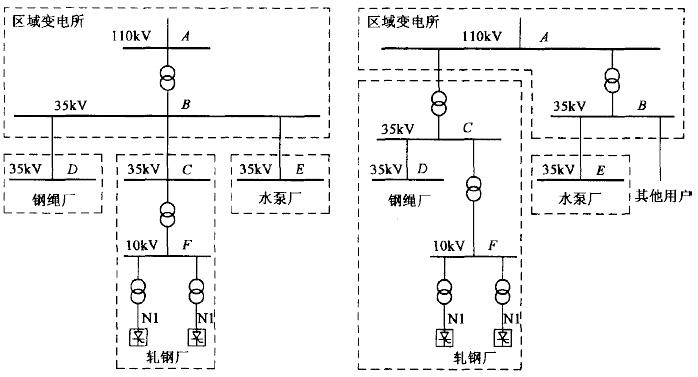

某110/35kV区域变电站,向附近的轧钢厂、钢绳厂及水泵厂等用户供电,供电方案见下图。
区域变电站110kV侧最小短路容量为1500MV·A,35kV母线侧最小短路容量为500MV·A,35kV母线的供电设备容量为25000kV·A,轧钢厂用电协议容量为15000kV·A。方案一:区域变电所以35kV分别向轧钢厂、钢绳厂及水泵厂等用户供电。轧钢厂设35/10kV专用变电所,以10kV向整流变压器供电。轧钢厂共设有两台4500kV·A整流变压器,各供一套6脉动三相桥式整流装置,每台整流变压器10kV侧基波电流I1=225A,7次谐波电流的有效值按工程设计法计算。方案二:由于轧钢厂及钢绳厂合并为轧钢钢绳厂并拟自建110/35kV专用降压变电所,改为110kV由区域变电站受电,轧钢厂整流变压器运行情况同上。假定不考虑轧钢厂其他谐波源,不考虑7次谐波以外次数谐波,也无其他会放大谐波电流的容性负荷,请回答下列问题。解释说明方案2中的电网谐波公共连接点应为下列哪一项数值? ( )A.轧钢钢绳厂总变电所35kV母线C点B.轧钢钢绳厂总变电所10kV母线F点C.区域变电所35kV母线B点D.区域变电所110kV母线A点
选项
A.轧钢钢绳厂总变电所35kV母线C点
B.轧钢钢绳厂总变电所10kV母线F点
C.区域变电所35kV母线B点
D.区域变电所110kV母线A点
答案
D
解析
.《电能质量公用电网谐波》(GB/T 14549—1993)第3.1条,公共连接点:用户接入公用电网的连接处。
