某厂根据负荷发展需要,拟新建一座110/10kV变电站,用于厂区内10kV负荷的

admin2022-08-02  56

问题 某厂根据负荷发展需要,拟新建一座110/10kV变电站,用于厂区内10kV负荷的供电,变电所基本情况如下:1)电源取自地区110kV电网(无限大电源容量)。2)主变釆用两台容量为31.5MV.A三相双绕组自冷有载调压变压器,户外布置。变压器高、低压侧均釆用架空套管进线。3)每台变压器低压侧配置2组10kV并联电容器,每组容量为2400kvar;用单星形接线,配12%干式空芯电抗器,选用无重燃的真空断路器进行投切。4)110kV设备釆用GIS户外布置,10kV设备釆用中置柜户内双列布置。5)变电站接地网水平接地极釆用令20热镀锌圆钢,垂直接地极釆用L50x50x5 热镀锌角钢;接地网埋深0.8m,按下图敷设。假定本站接地短路时接地装置的入地短路电流为4kA,接地装置的接地电阻为0.511,请计算接地网地表的最大接触电位差和最大跨步电位差应为哪一组数据?(巳知最大接触电位差系数Ktmax =0.2254,最大跨步电位差系数Ksmax =0.0831) ( )(A)202.0V,316.8V (B)450. 8V,166. 2V(C)507.5V,169.9V (D)592.7V,175.2V

选项

答案 B

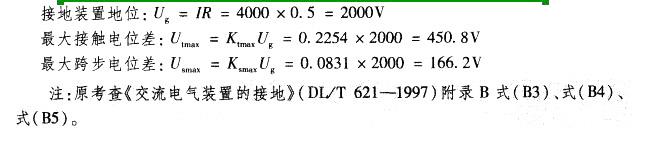

解析 《交流电气装置的接地设计规范》(GB/T 50065—2011)附录D。
