问题
某厂根据负荷发展需要,拟新建一座110/10kV变电站,用于厂区内10kV负荷的供电,变电所基本情况如下:1)电源取自地区110kV电网(无限大电源容量)。2)主变釆用两台容量为31.5MV.A三相双绕组自冷有载调压变压器,户外布置。变压器高、低压侧均釆用架空套管进线。3)每台变压器低压侧配置2组10kV并联电容器,每组容量为2400kvar;用单星形接线,配12%干式空芯电抗器,选用无重燃的真空断路器进行投切。4)110kV设备釆用GIS户外布置,10kV设备釆用中置柜户内双列布置。5)变电站接地网水平接地极釆用令20热镀锌圆钢,垂直接地极釆用L50x50x5 热镀锌角钢;接地网埋深0.8m,按下图敷设。
变电站场地均匀土壤电阻率为50(Vm,则本站复合接地网的接地电阻为哪一项?(要求精确计算,小数点保留4位) ( )(A)0.5886Ω (B)0. 5826Ω(C)0.4741Ω (D)0.4692Ω
选项
答案
B

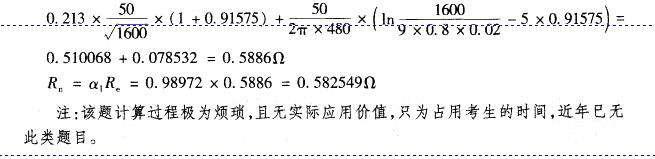

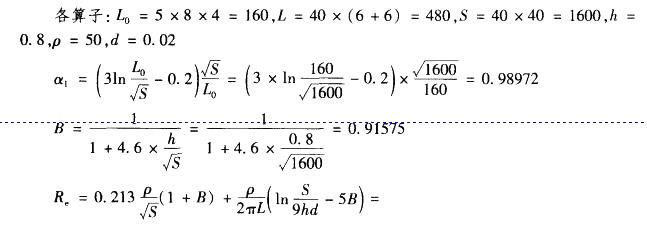

解析
《交流电气装置的接地设计规范》(GB/T 50065—2011)附录A第A.0.3条。
