某10kV变电所，10kV系统中性点不接地该变电所水平布置三相63mm x6

admin2022-08-02 16

问题某10kV变电所，10kV系统中性点不接地该变电所水平布置三相63mm x6. 3mm硬铜母线，长度为10m，母线相间导体中心间距为350mm，母线绝缘子支撑点间距1. 2m。已知母线三相短路冲击电流75kA，母线水平放置,为校验母线短路动稳定,短路电流通过母线的应力为哪一项数值？（矩形截面导体的形状系数Kx =0.66，振动系数β= 1，不考虑敷设条件的影响）（）(A)4395.8MPa (B)632.9MPa(C)99.8MPa (D)63.3MPa

选项

答案 D

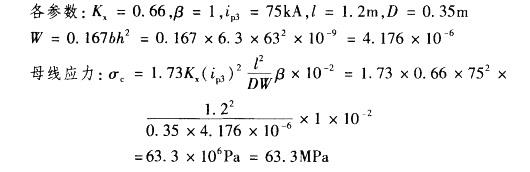

解析《工业与民用配电设计手册》（第三版）P208式（5-14)。
