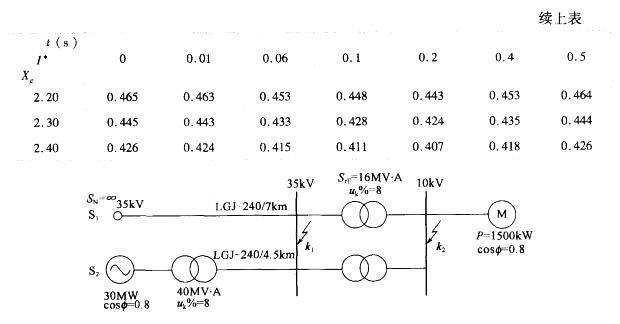

某企业新建35/10kV变电所,短路电流计算系统图如下图所示,其巳知参数均列在图上,第一电源为无穷大容量,第二电源为汽轮发电机,容量为30MW,功率因数0.8,超瞬态电抗值Xd=13.65%,两路电源同时供电,两台降压变压器并联运行,10kV母线上其中一回馈线给一台1500kW的电动机供电,电动机效率0.95,启动电流倍数为6,电动机超瞬态电抗相对值为0.156,35kV架空线路的电抗为0.37Ω/km(短路电流计算,不计及各元件电阻)。
请回答下列问题。k1点三相短路时,第一电源提供的短路电流和短路容量为下列哪组数值?( )(A)2.65kA,264.6MV*A (B)8. 25kA,529.1MV*A(C)8.72kA,529.2MV*A (D) 10.65kA,684. 9MV*A
选项
答案
B

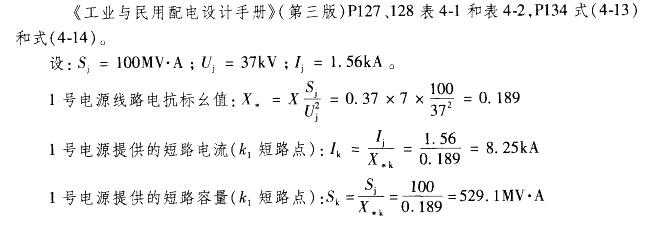

解析
