问题系统接线如图所示，图中参数均为归算到统一基准值下（SB＝50MVA）的标幺值，系统在f点发生A相接地，短路处短路电流为（变压器联结组Yd11）（　　）。

A.0.214kAB.0.316kAC.0.412kAD.0.238kA

选项 A.0.214kA
B.0.316kA
C.0.412kA
D.0.238kA

答案 D

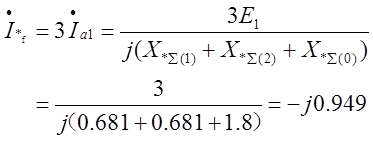

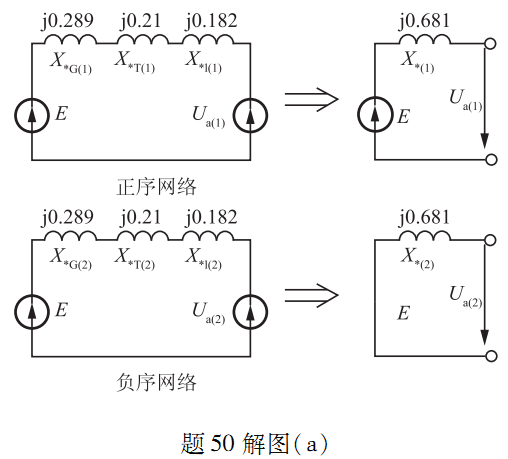

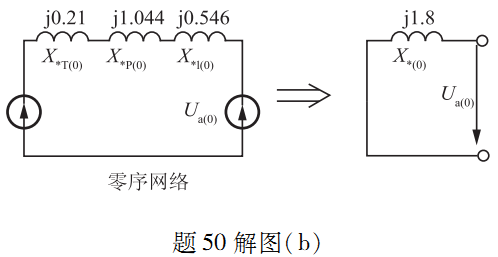

解析正序与负序网络包含所有元件，如题50解图（a）所示。由于零序电流在发电机中不流通，正序电抗与负序电抗相等，即：X*Σ（1）＝X*Σ（2）＝0.289＋0.21＋0.182＝0.681。零序网络如题50解图（b）所示。则零序电抗为：X*Σ（0）＝0.21＋3×0.348＋3×0.182＝1.8。单相短路电流标幺值为：
