D触发器接线如图所示,若输入端ui的频率为16Hz,则输出端uo的频率为:(
D触发器接线如图所示,若输入端ui的频率为16Hz,则输出端uo的频率为:(
admin
2022-08-02
49
问题

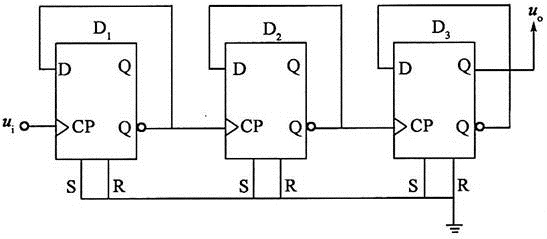

D触发器接线如图所示,若输入端ui的频率为16Hz,则输出端uo的频率为:( )。
A.1HzB.2HzC.4HzD.8Hz
选项
A.1Hz
B.2Hz
C.4Hz
D.8Hz
答案
B
解析
由D触发器构成的三级分频电路,每个D触发器的反相输出端与自身的数据输入端D连接,构成2分频单元。三级2分频单元串联实现了8分频电路,增加串联的分频单元数量,即可相应增加分频比,n级2分频单元串接可实现2n分频功能。则,本题中的输出端频率为:f0=16/23=2Hz。
转载请注明原文地址:https://tihaiku.com/jzgc/273921.html
