在如图所示电路中,输出电压为(  )。 A.3ui B.-3ui C.ui

admin2022-08-02  31

问题 在如图所示电路中,输出电压为(  )。A.3uiB.-3uiC.uiD.-ui

选项 A.3ui
B.-3ui
C.ui
D.-ui

答案 A

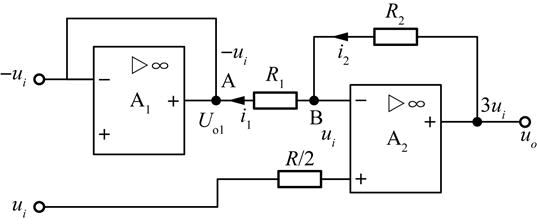

解析 根据理想运算放大器虚短、虚断概念,对理想运算放大器A1有uA=-ui,对理想运算放大器A2有uB=ui。R1上的压降:uBA=uB-uA=2ui,R1上的电流:i1=2ui/R。由于R1和R2为串联关系,因此i2 i1=2ui/R,R2上的压降:uCB=uC-uB=2ui,输出电压:uo=uC=uB+2ui=3ui。
