图示的变压器联结组别为YN/d11，发电机和变压器归算至SB＝100MVA的电抗

admin2022-08-02 53

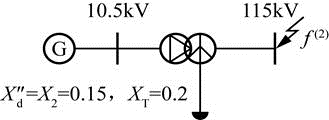

问题图示的变压器联结组别为YN/d11，发电机和变压器归算至SB＝100MVA的电抗标幺值分别为0.15和0.2，网络中f点发生bc两相短路时，短路点的短路电流为（　　）。

A． 1.24kA B． 2.48kA C． 2.15kA D． 1.43kA

选项 A． 1.24kA
B． 2.48kA
C． 2.15kA
D． 1.43kA

答案 A
