单电源乙类互补OTL电路如图所示,已知VCC=12V,RL=8Ω,ui为正弦电压
单电源乙类互补OTL电路如图所示,已知VCC=12V,RL=8Ω,ui为正弦电压
admin
2022-08-02
20
问题

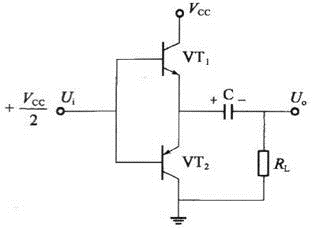

单电源乙类互补OTL电路如图所示,已知VCC=12V,RL=8Ω,ui为正弦电压,若功放管饱和输出压降UCES=0V,则负载上可能得到的最大输出功率为( )。
A. 5W B. 4.5W C. 2.75W D. 2.25W
选项
A. 5W
B. 4.5W
C. 2.75W
D. 2.25W
答案
D
解析
乙类双电源类OTL电路的最大输出功率为:POM=1/2×[(UCC-UCES)2/RL],令上式中UCC=0.5VCC,得:POM=1/2×(VCC/2-UCES)2/RL=1/2×(12÷2-0)2/8=2.25W。
转载请注明原文地址:https://tihaiku.com/jzgc/272548.html
