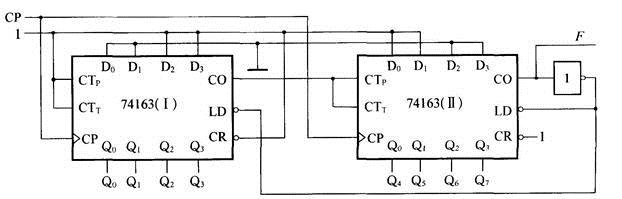

由四位二进制同步计算器74163构成的逻辑电路如图所示,该电路的逻辑功能为( )。
A. 同步256进制计数器 B. 同步243进制计数器 C. 同步217进制计数器 D. 同步196进制计数器
选项
A. 同步256进制计数器
B. 同步243进制计数器
C. 同步217进制计数器
D. 同步196进制计数器
答案
D
解析
该二进制计数器为带计数预置功能的同步计数器(相关功能请查阅芯片规格书),当电路计数溢出发生进位后电路通过反相器将预置数重新装载,计数器将从预置数开始重新计数。由题图可知电路预置数为00111100,因此计数范围为00111100~11111111,为196进制计数器。
