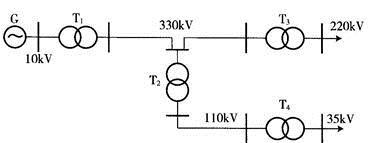

电力系统接线如题图,各级电网的额定电压示于图中,发电机,变压器T1,T2,T3,T4额定电压分别为( )。
A. G:10.5kV,T1:10.5/363kV,T2:363/121kV,T3:330/242kV,T4:110/35kV B. G:10kV,T1:10/363kV,T2:330/121kV,T3:330/242kV,T4:110/35kV C. G:10.5kV,T1:10.5/363kV,T2:330/121kV,T3:330/242kV,T4:110/38.5kV D. G:10kV,T1:10.5/330kV,T2:330/220kV,T3:330/110kV,T4:110/35kV
选项
A. G:10.5kV,T1:10.5/363kV,T2:363/121kV,T3:330/242kV,T4:110/35kV
B. G:10kV,T1:10/363kV,T2:330/121kV,T3:330/242kV,T4:110/35kV
C. G:10.5kV,T1:10.5/363kV,T2:330/121kV,T3:330/242kV,T4:110/38.5kV
D. G:10kV,T1:10.5/330kV,T2:330/220kV,T3:330/110kV,T4:110/35kV
答案
C
解析
线路中各参数分析如下:
①发电机。发电机通常运行在比网络标称电压高5%的状态下,所以其额定电压规定比网络标称电压高5%,VG=(1+5%)×10kV=10.5kV。
②变压器。一次绕组相当于用电设备,额定电压等于网络的额定电压,当直接与发电机连接时,就等于发电机的额定电压。二次绕组相当于供电设备,考虑到变压器内部的电压损耗,二次绕组额定电压一般比网络高5%,某些情况,当变压器短路电压大于等于7%时,二次侧绕组额定电压比网络高10%。
按此原则规定,各变压器额定电压应为:T1:10.5/363kV;T2:330/121kV;T3:330/242kV;T4:110/38.5kV。
