设计条件 1.如图所示，在原有预制钢筋混凝土单层工业厂房内部，采用钢结构增加

题库2022-08-02 105

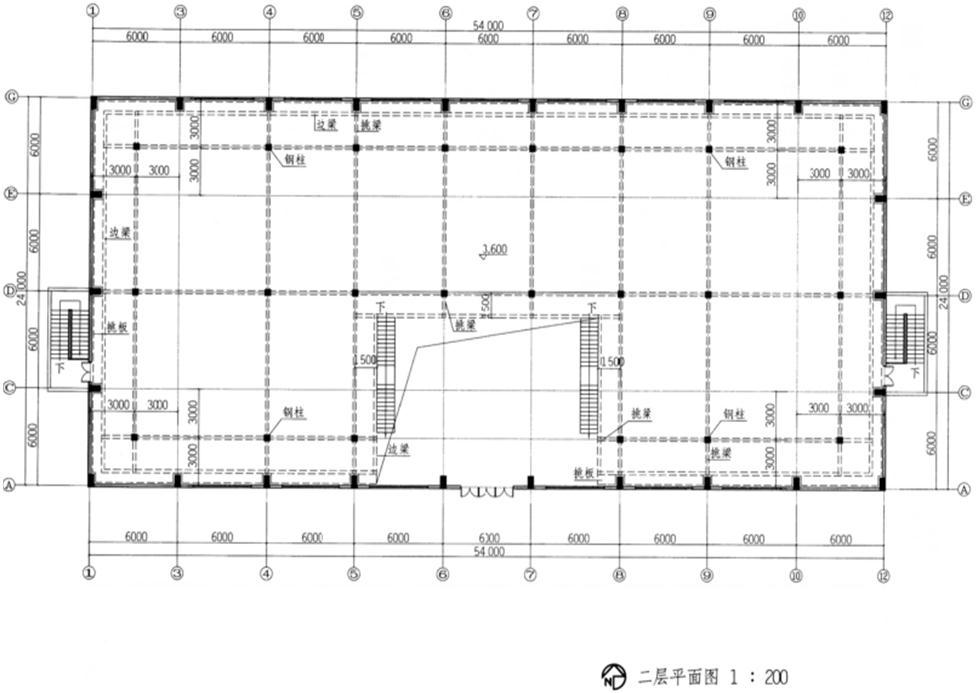

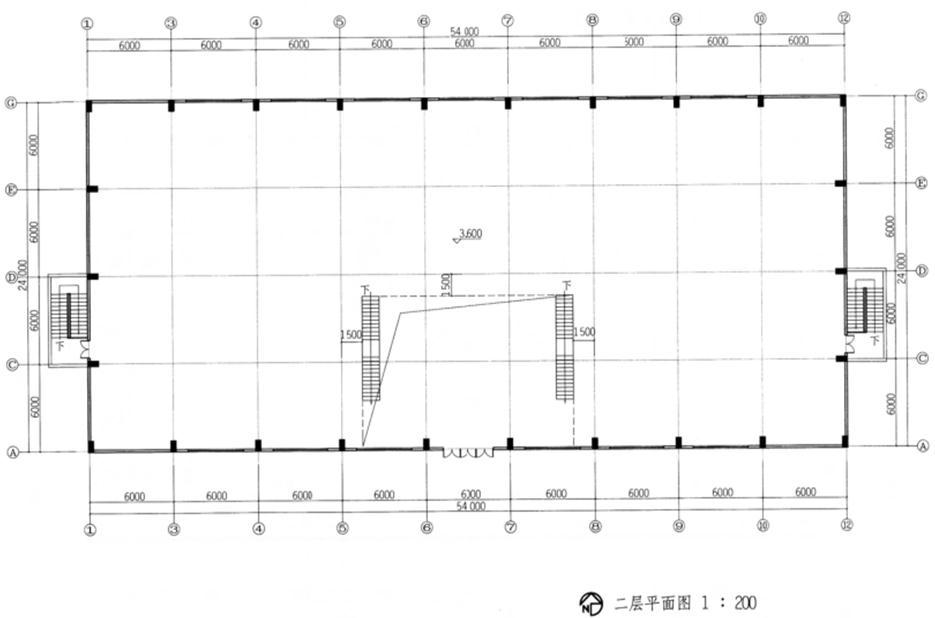

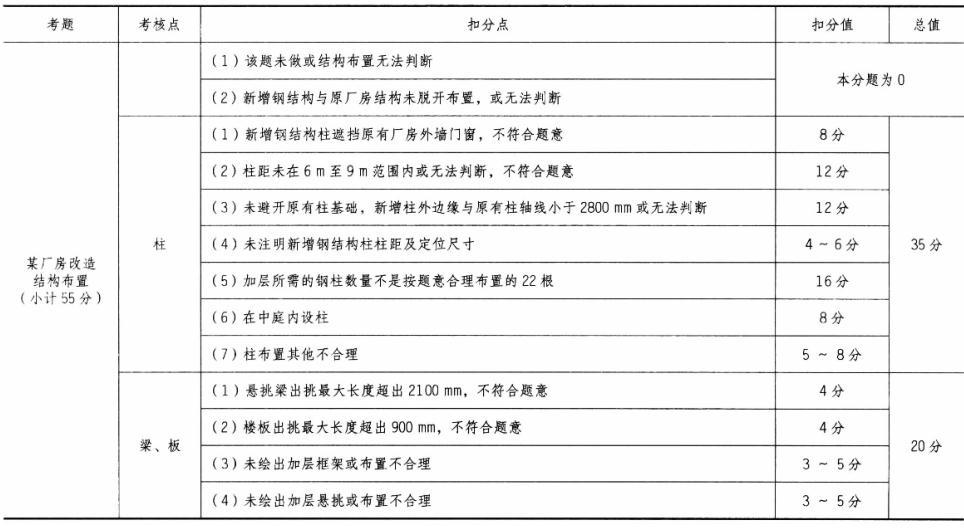

问题设计条件 1.如图所示，在原有预制钢筋混凝土单层工业厂房内部，采用钢结构增加一层使用面积。原厂房净高9.0m，增加一层的层高3.9m，其厂房加层改造的结构安全可靠性经鉴定均满足要求。 2.新增楼板靠南侧设有一中庭，中庭内两部直跑楼梯和两部室外楼梯均已给定，不允许有任何更改。 3.原有钢筋混凝土柱子(长900 mm×宽400 mm)，钢柱为H型钢400 mm×400 mm。钢梁为H型钢（截面高度300～600 mm）。楼面板为压型钢板组合楼板。没有涉及结构布置的构件截面均不考虑。设计要求 1.新增钢结构与原厂房结构完全脱开布置。 2.新增钢结构柱子不能遮挡原有厂房外墙门窗。 3.新增结构柱子间距在6～9 m范围内选择。 4.为避开原有柱基础，新增柱轴线与原厂房柱轴线定为3m。 5.中庭内不允许设柱。 6.悬挑构件允许尺寸，挑梁2100 mm，挑板900 mm。作图要求 1.绘出加层框架梁布置图；绘出加层挑梁和挑板布置图；绘出加层边梁布置图。 2.用文字注明加层所示构件名称，标出加层结构与原有厂房轴线尺寸和悬挑构件尺寸。 3.图面表达完整且清晰。
