设计题目:小型百货商店 任务要求 1.建设地点:中国某小城市(南方、北方

考试题库2022-08-02  43

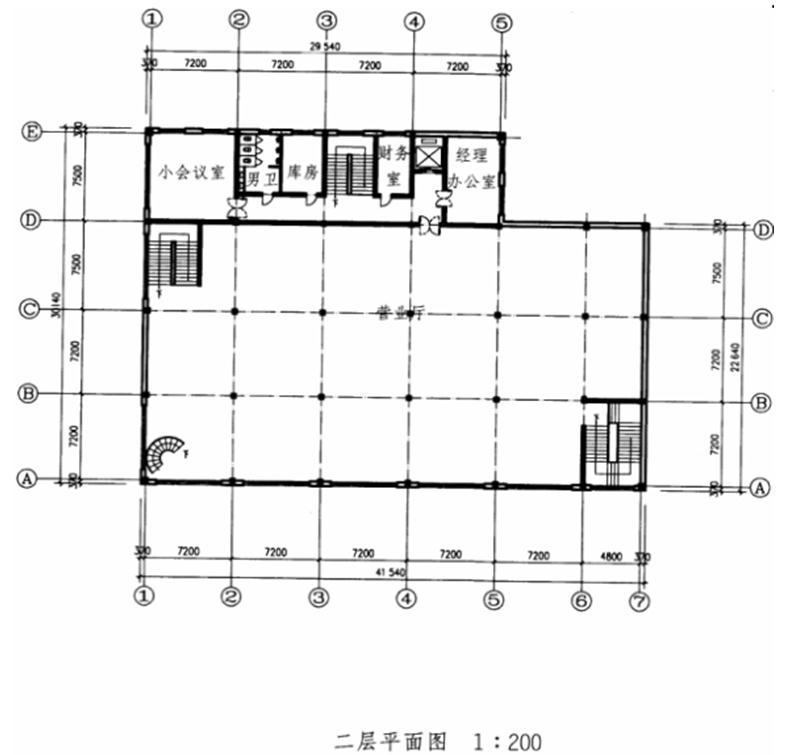

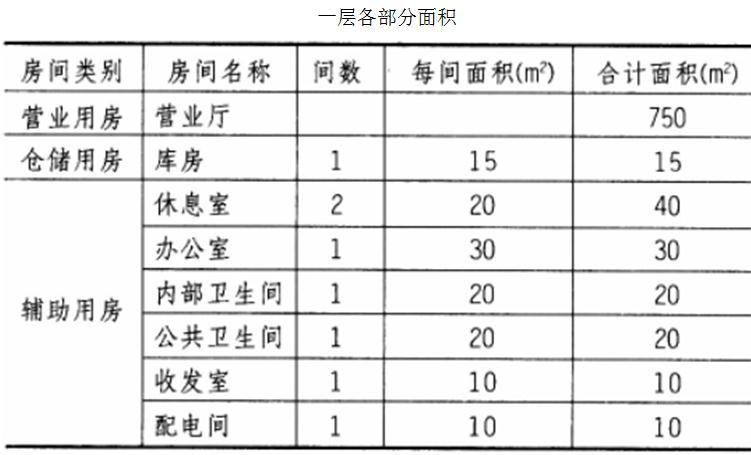

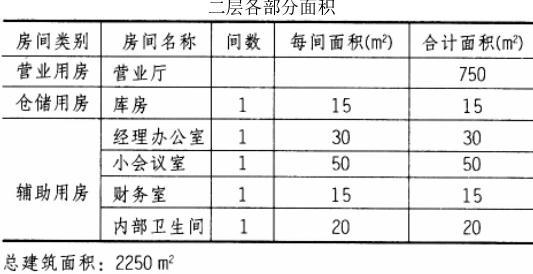

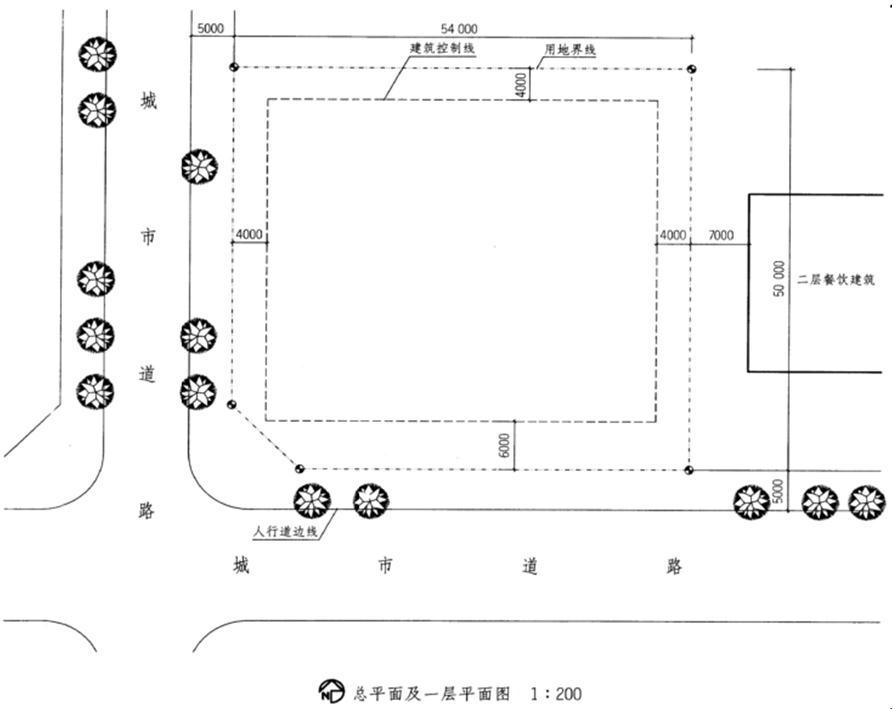

问题 设计题目:小型百货商店 任务要求 1.建设地点:中国某小城市(南方、北方地区自选)。 2.用地概况:用地位于城市一条商业街的转角处,周围均为二至三层小型商业及餐饮建筑(见总平面图)。 3.规划要求: (1)建筑用地西、北、东三面的建筑控制线由用地界线后退4m,南面后退6m,建筑物不得突出建筑控制线; (2)建筑层数为三层,局部可为四层。在入口附近设不少于5辆小汽车停车位和50辆自行车停放场地。 设计要求 1.总建筑面积及房间面积允许有10%的增减,交通廊全部计算面积。 2.房间名称及使用面积分配见表。 3.平面设计由营业、仓储及辅助用房三部分组成,要求功能分区明确,相互联系方便。 4.总平面中综合解决好功能分区、客流与货流组织、出入口、停车位、道路、绿化、日照、消防等问题。 图纸要求 1.总平面布置(1:200,与一层平面合并) 标明道路、绿化、小品、活动场地、停车位和出入口的位置。 2.单体设计 一、二层平面图(1:200~1:500),标注开间、进深轴线与尺寸,画出墙、柱、楼梯、门窗洞口及门的开启方向,标明卫生间内部布置、房间名称。 其他 1.建筑面积均按轴线尺寸计算。 2.绘图、文字一律用墨线(不得徒手草绘),应工整清晰。注:1.男卫生间中共设大便器5个、小便斗5个。 2.女卫生间中共设大便器6个。 3.每个卫生间的前室布置盥洗龙头2个。

选项

答案

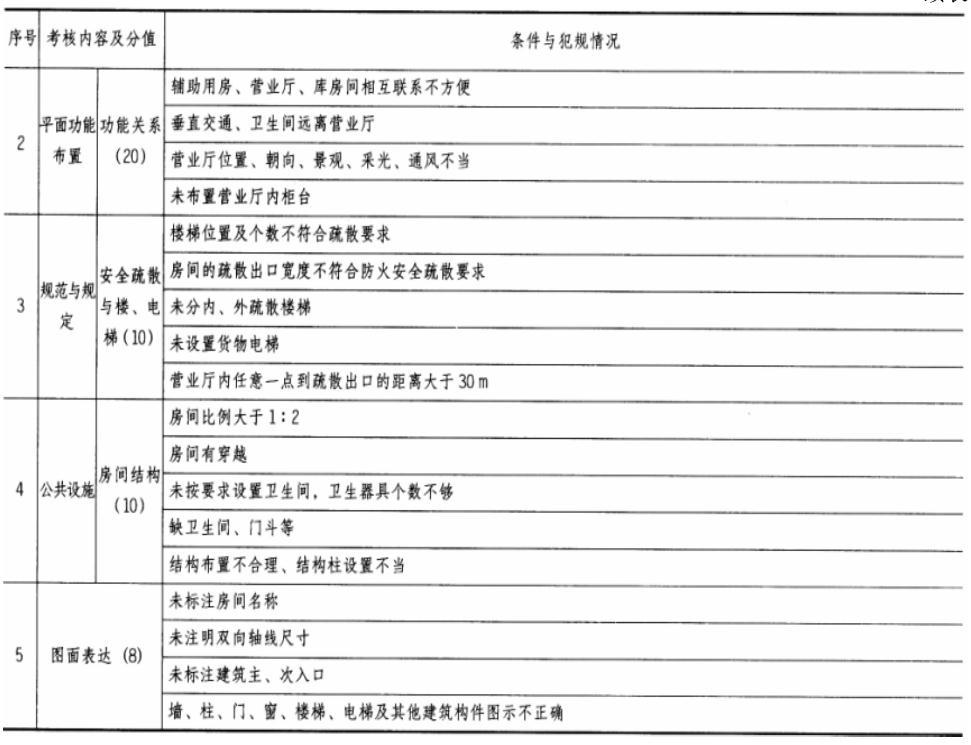

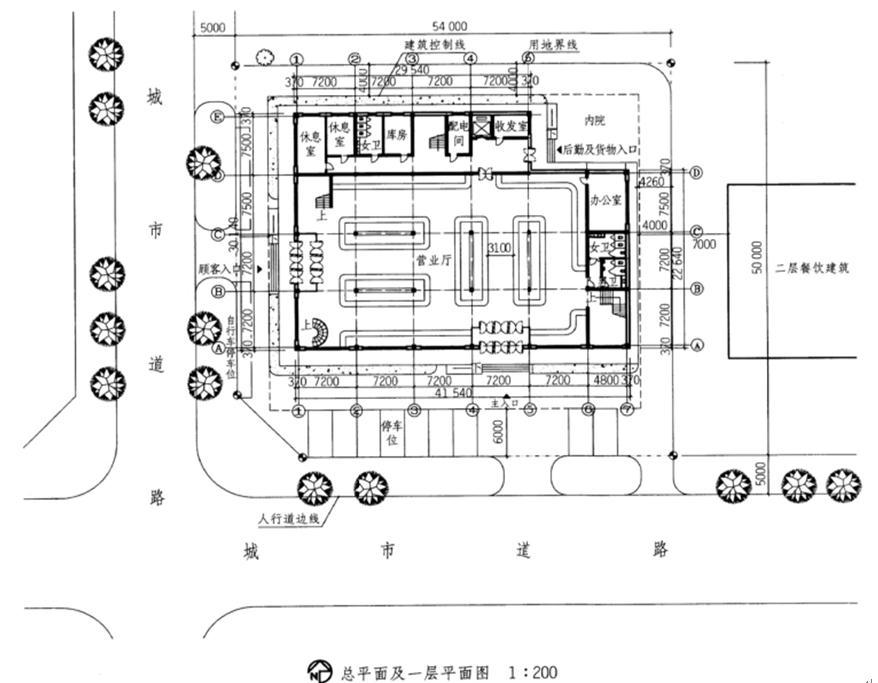

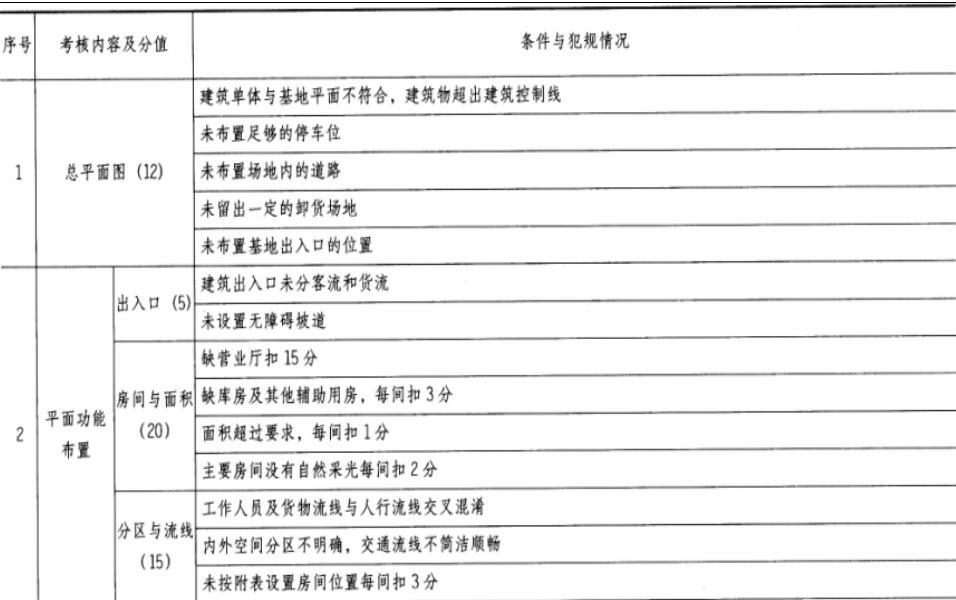

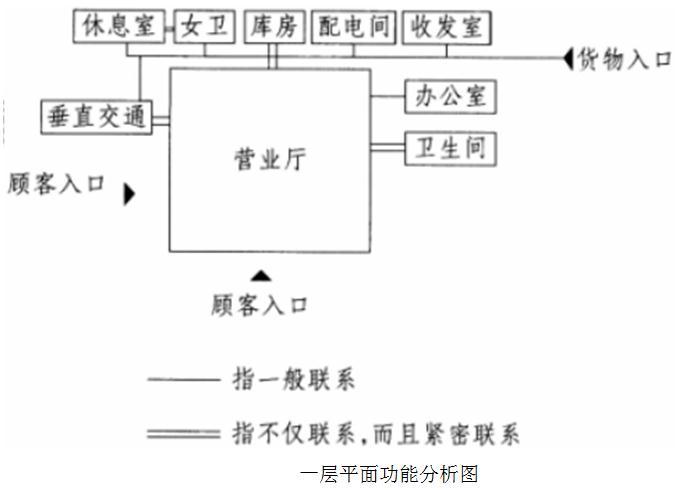

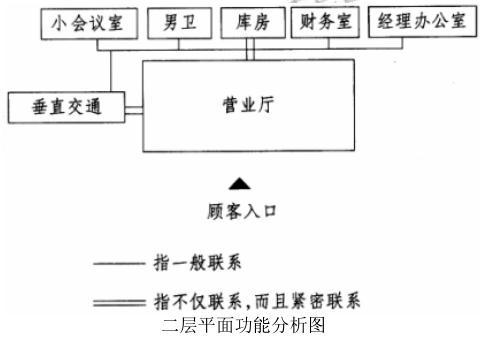

解析 参考作图提示续表注:1.一层与总图结合绘制。 2.只画一层未画二层不予评分。 3.每个序号范围内扣分之和不得超过该项分值。 4.徒手作图不予评分。
