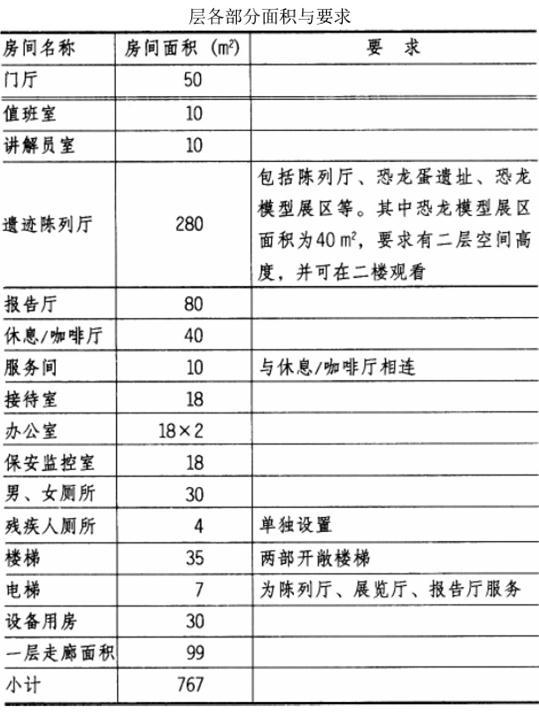

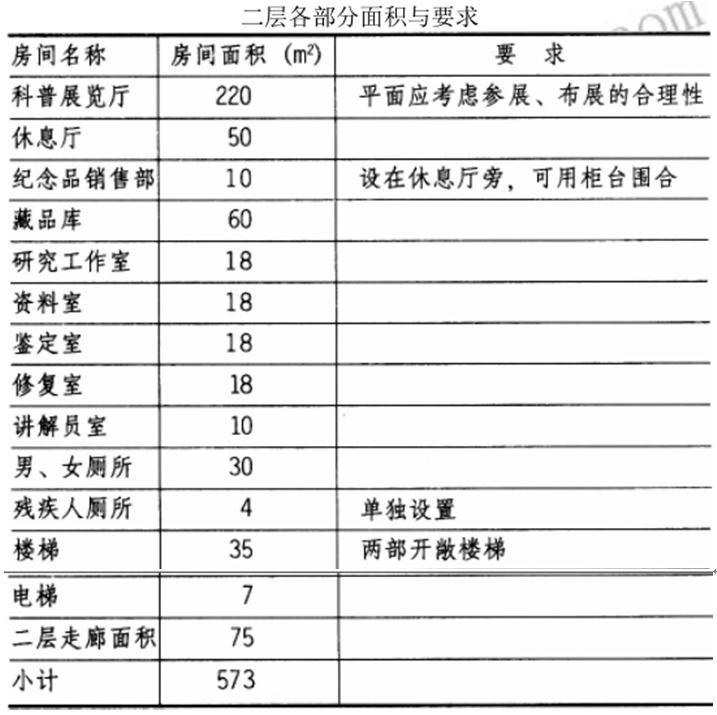

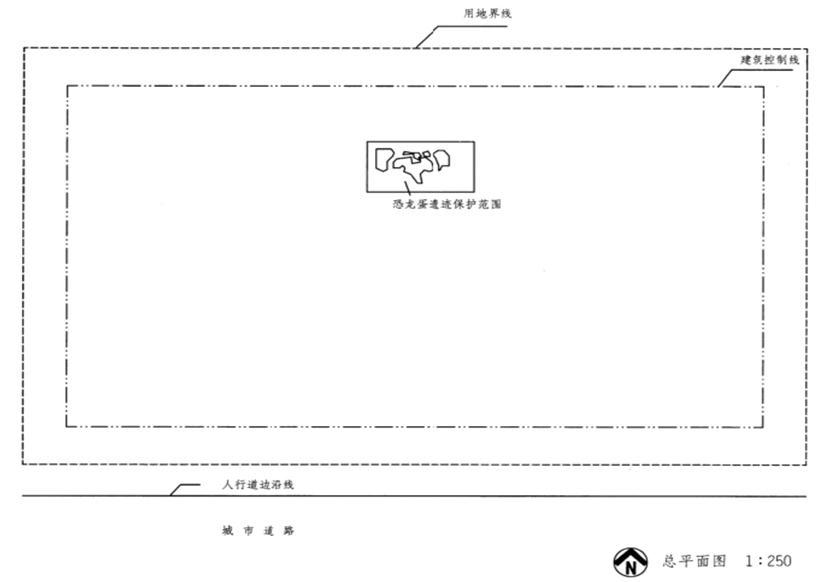

设计题目:恐龙蛋化石博物馆 设计任务 场地平面及恐龙蛋遗址位置,尺寸见总平面图。 附近有社会停车场,本场地内不考虑停车位置,但要考虑货物运送及内部车道。设计要求 1.根据任务要求、场地要求、一般设计原则及有关规范与规定,画出一、二层平面图。 2.各房间面积允许误差在规定面积的±15%以内(均以轴线计)。 3.层高:报告厅4.5m,其余3.6m。 4.建筑采用钢筋混凝土框架结构,不考虑抗震。 图纸要求 1.用绘图工具画出一层与二层平面图。表示出墙、柱、窗、门(有开启方向)及其他建筑部 件。 2.画出场地道路与外部道路的关系。 3.标出各房间名称与轴线尺寸。 4.总面积1300㎡,允许误差面积130㎡(总面积±10%),总面积的控制范围1170~1430㎡。规范与规定设计中应遵守现行法规,并提示下列部分规定: 1.一般规定 (1)建筑物主体结构耐久年限为二级。 (2)建筑物构件耐火等级为一级。 2.安全疏散 (1)一层必须有两个或两个以上对外出入口。 (2)一层楼梯间至出口不大于15m。 (3)楼梯间宜有天然采光。楼梯净宽不小于1.2m,当楼梯改变方向时,平台最小宽度不小于楼梯净宽。 (4)房间的门至最近的非封闭楼梯间的距离:房间位于两个楼梯间之间时不得大于35m;袋形走廊时,房门至楼梯间距离不得大于20m。 (5)房间内最远一点至房门的距离不大于22m。 3.走廊要求 (1)最小净宽不小于1.5m。 (2)非特殊需要的房间不能用套间式布置。 (3)内走廊小于20m时要有一个采光口,大于20m时在走廊两端应有采光口。 4.厕所要求 (1)男厕所设3个坐便器、3个小便器与2个洗手盆。 (2)女厕所设3个坐便器与2个洗手盆。 (3)厕所隔间尺寸:外开门时为0.9m×1.2m,内开门时为0.9m×1.4m。 (4)设置一个残疾人卫生间。 层各部分面积与要求
选项
答案
解析

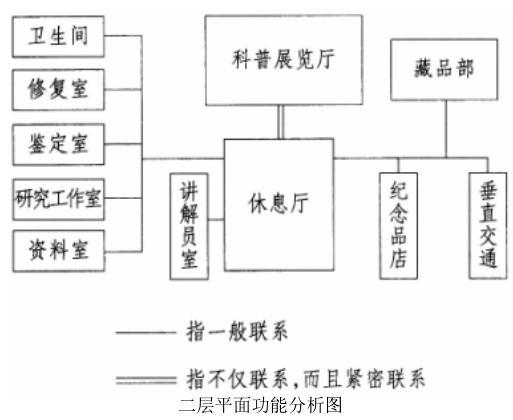

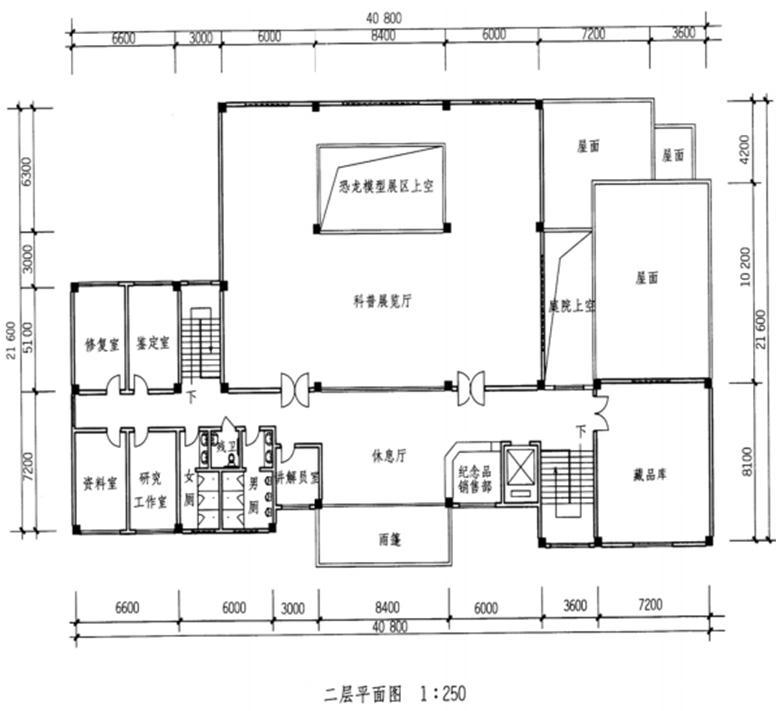

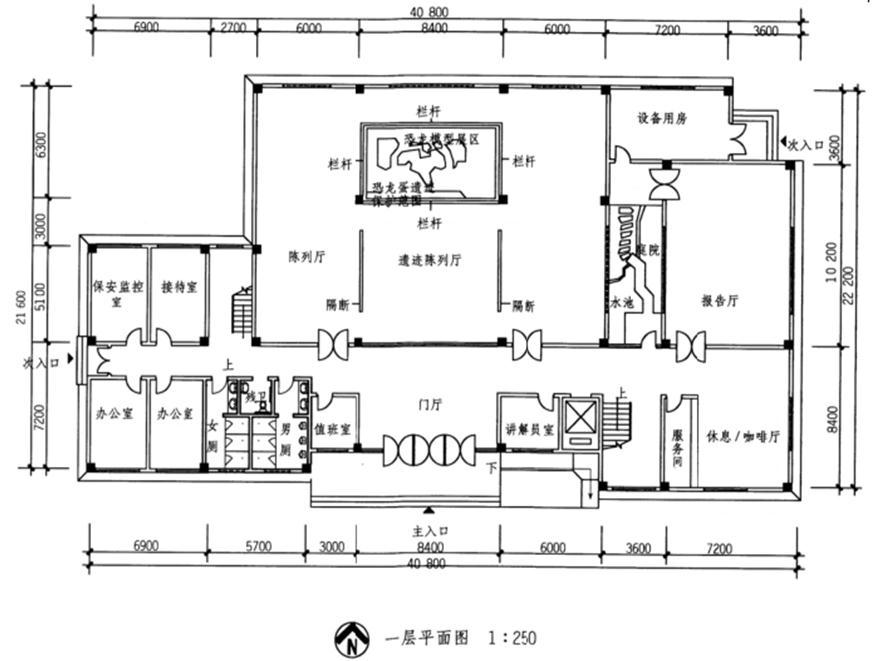

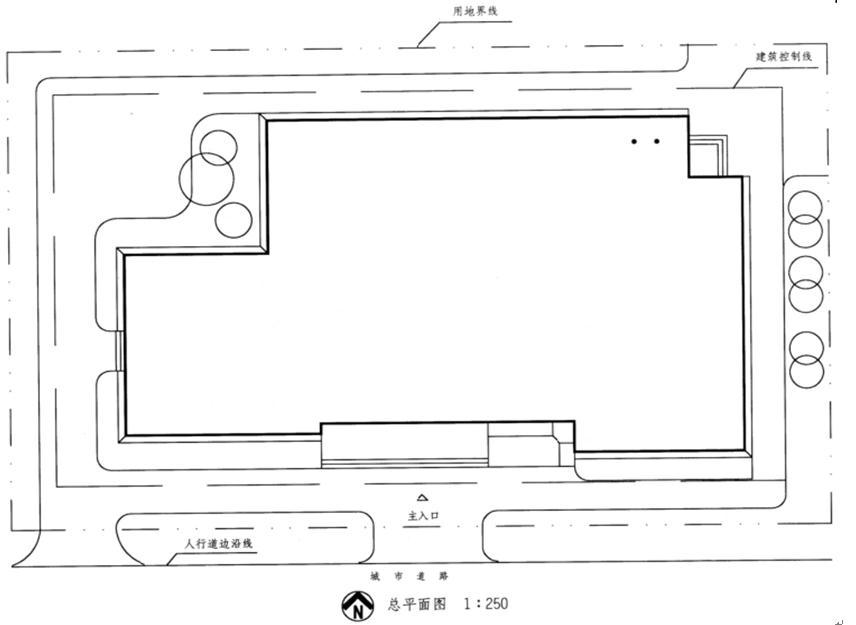

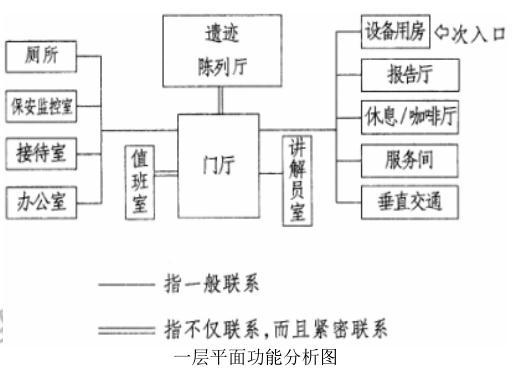

参考作图提示

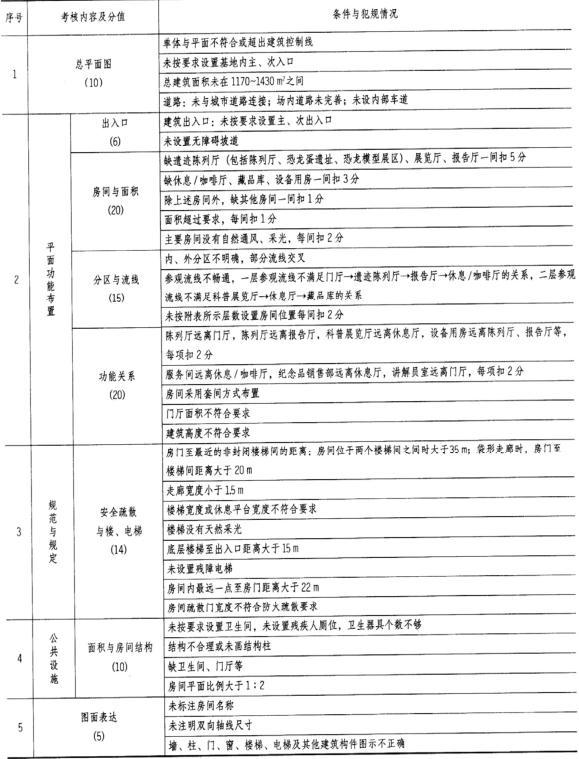

注:1.缺总图可进行评分。 2.只画一层未画二层不予评分。 3.每个序号范围内扣分之和不得超过该项分值 4.徒手作图不予评分。
