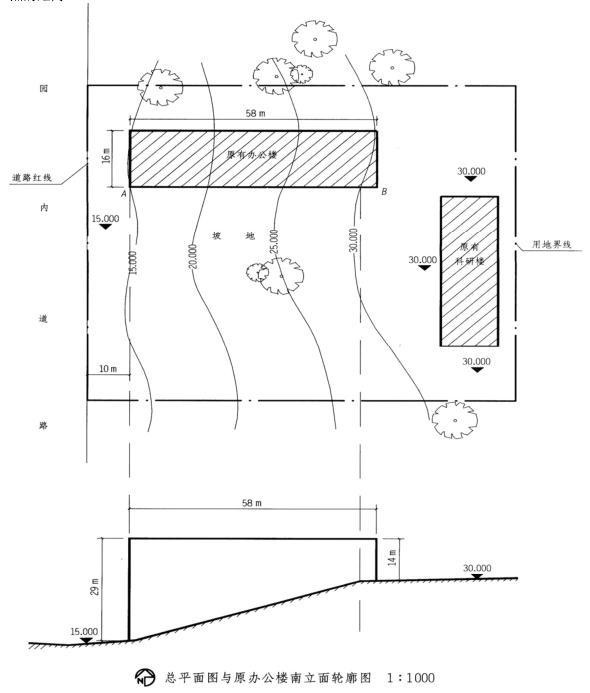

设计条件 某科技园位于一坡地上,基地范围内原有办公楼和科研楼各一幢,见图。当地日照间距1:1.5(窗台、女儿墙高度忽略不计)。 任务要求 在基地范围内拟建一幢平屋面实验楼,其屋面标高与原有办公楼相同,要求不对原有办公楼形成日影遮挡。拟建实验楼可建范围应符合下列场地退线要求: a.西面退道路红线10m b.南面退用地界线4m; c.东面距原有科研楼15m; d.距现有树木树冠3m。作图要求 用粗虚线绘出拟建实验楼的可建范围,标注该用地范围北侧边界线西端点至A点、东端点至B点的距离。
选项
答案
解析

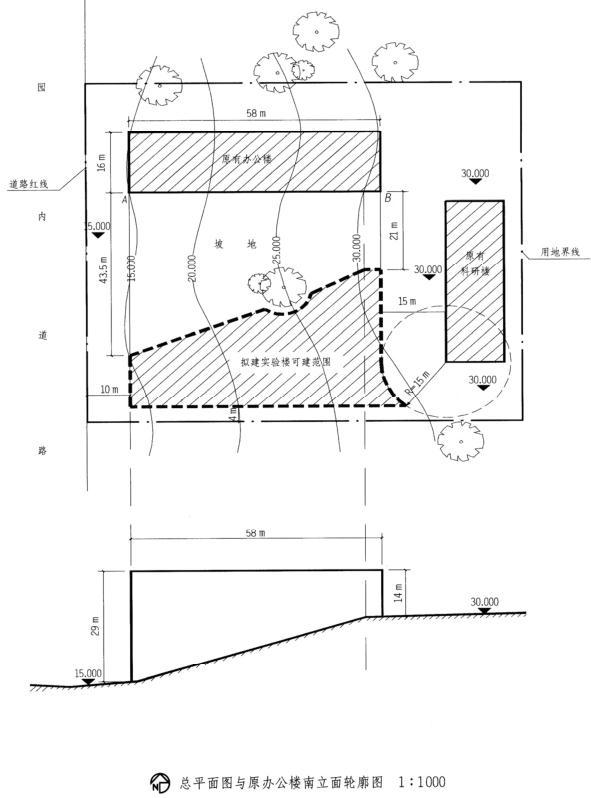

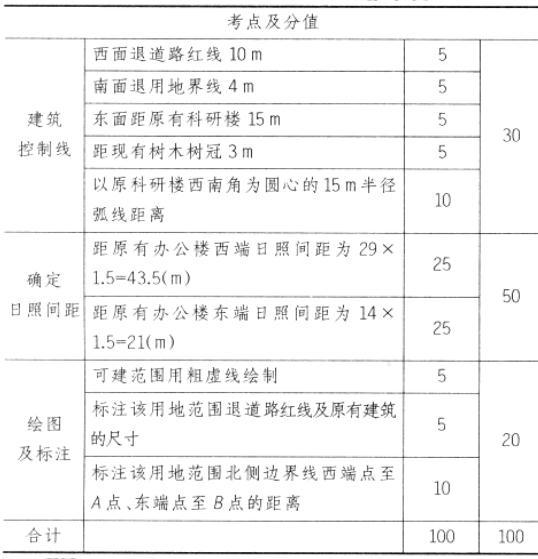

作图提示 1.道路及用地退线按设计要求。 2.考虑地形高差的影响确定不同等高面的可建范围的拐点,可建范围西端日照间距为29× 1.5=43.5(m),东端曰照间距为14×1.5=21(m)。 3.退古树树冠3m。 4.退原科研楼15m且以西南角为圆心的弧线距离一定不能忘记。 参考评分标准
