设计题目：消防站方案设计设计要求某拟建二级消防站为二层钢筋混凝土框架

资格题库2022-08-02 111

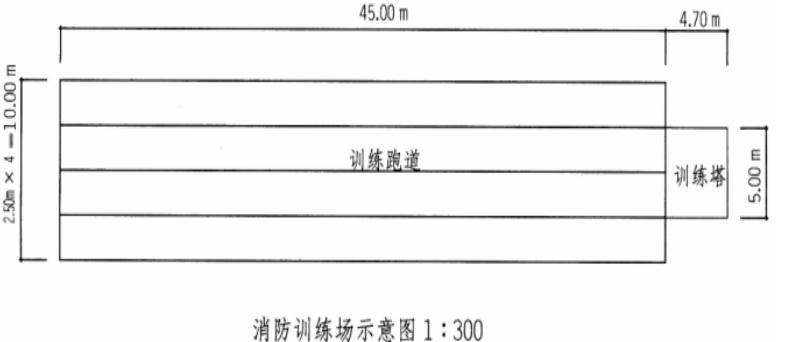

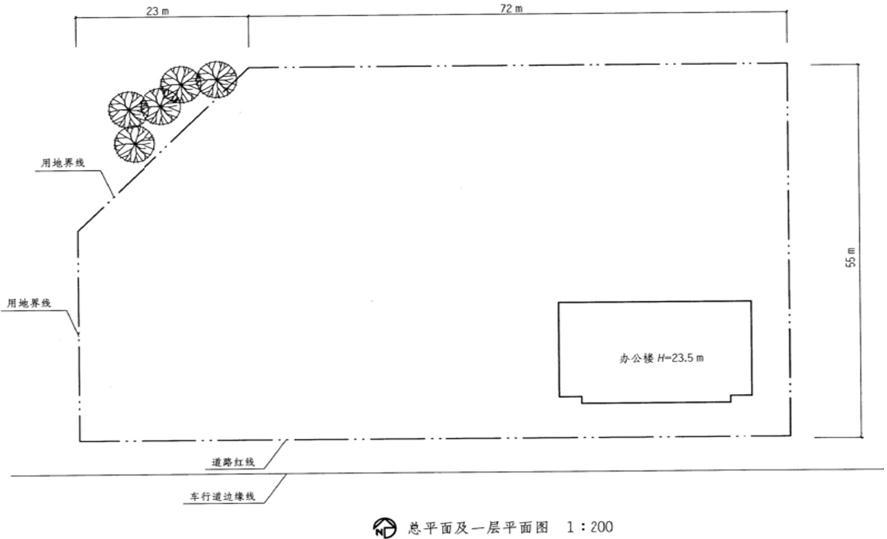

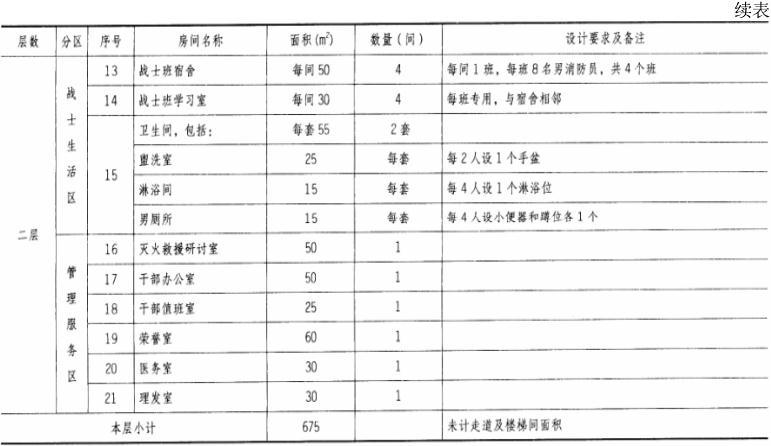

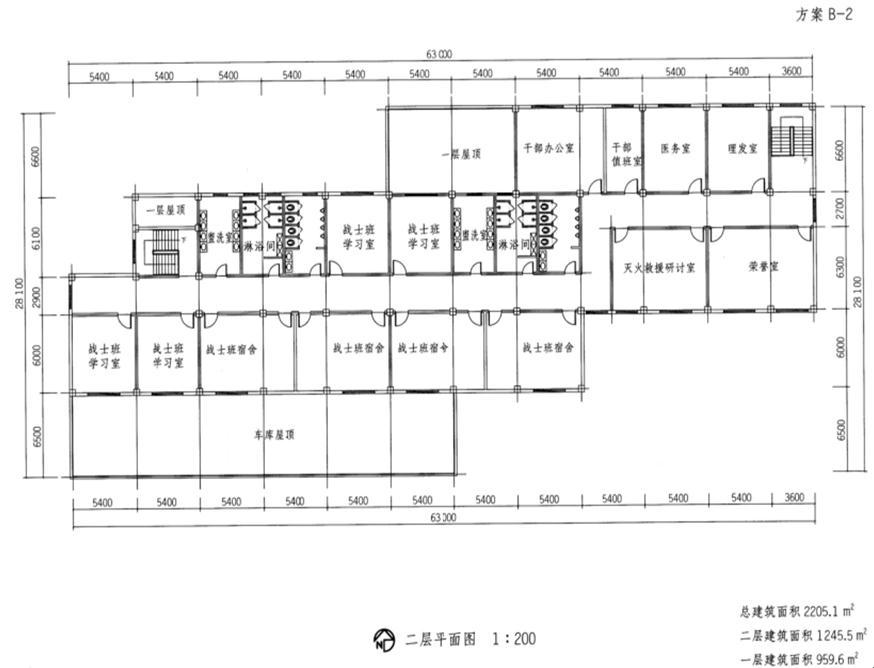

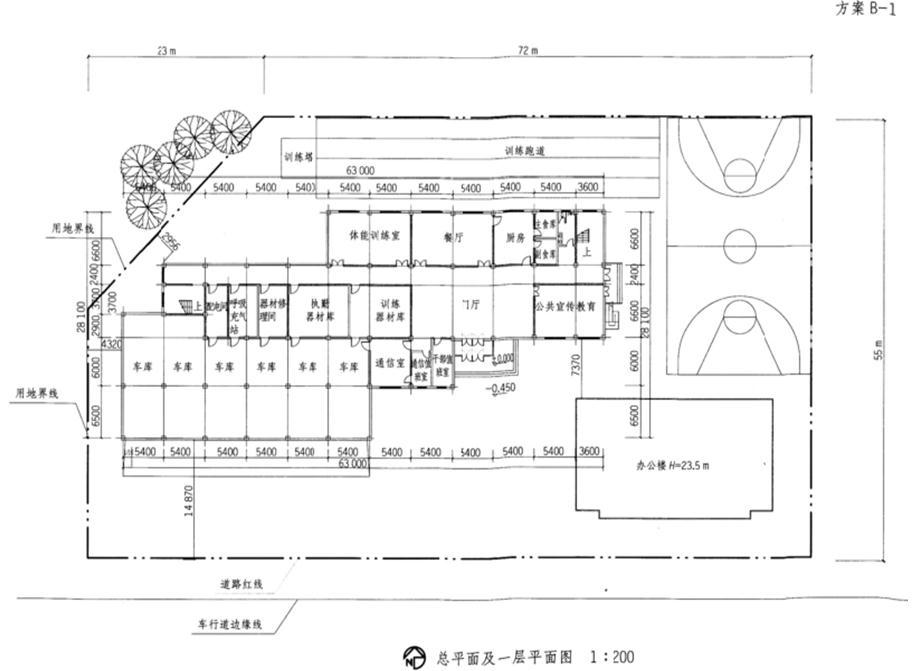

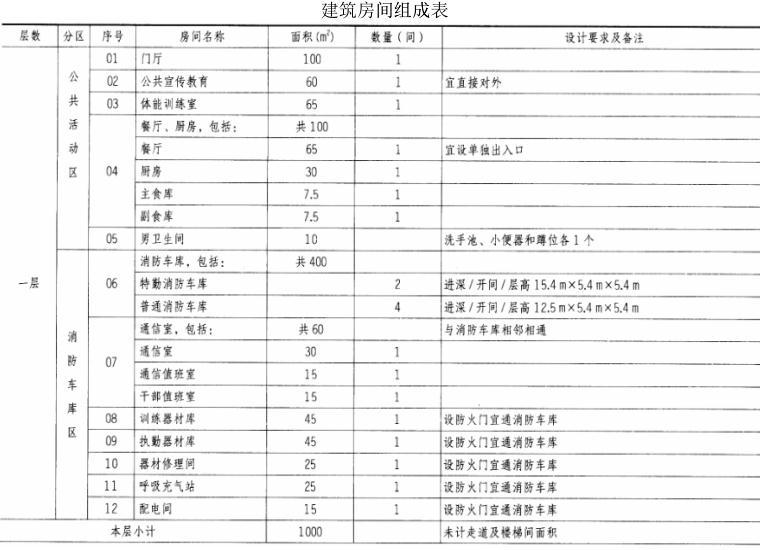

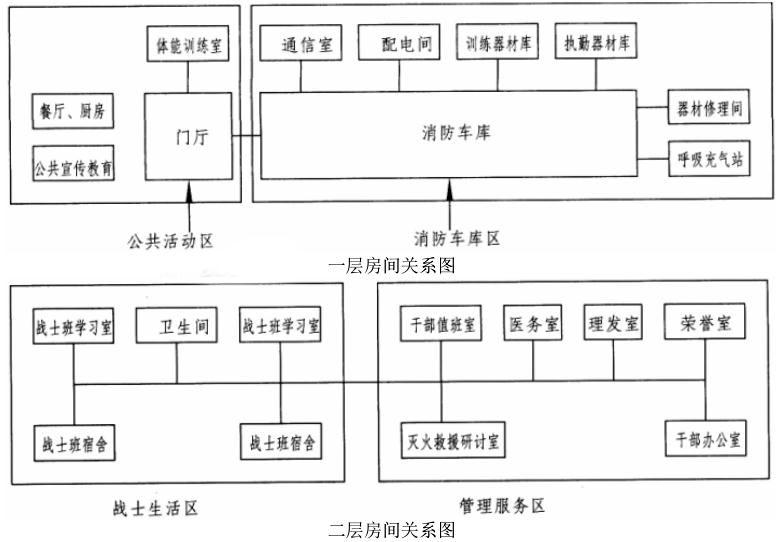

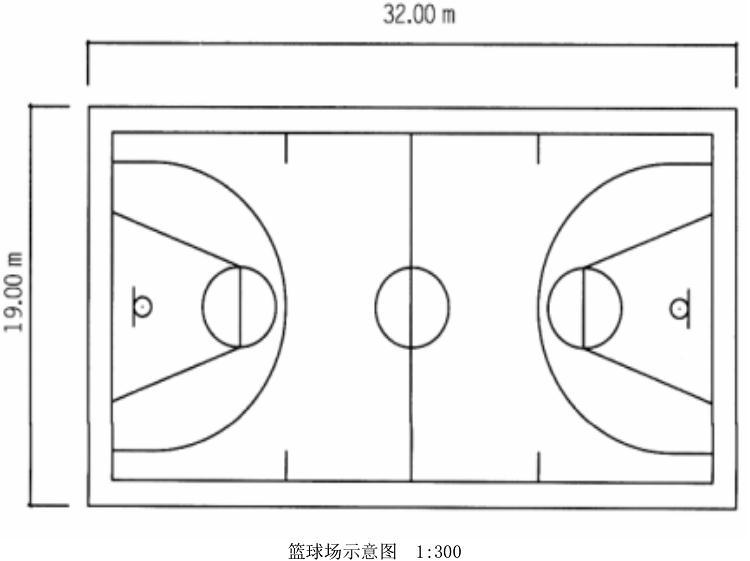

问题设计题目：消防站方案设计设计要求某拟建二级消防站为二层钢筋混凝土框架结构，总建筑面积2000㎡，用地及周边条件见图，建筑房间名称、面积及设计要求见表。一、二层房间关系见图，室外设施见示意图。其他设计要求： 1.建筑退城市次干道道路红线不小于5.0m，退用地界线不小于3.0m。 2.消防车库门至城市次干道道路红线不应小于15.0m，且方便车辆进出。 3.建筑走道净宽：单面布置房间时不应小于1.4m，双面布置房间时不应小于2.0m。 4.楼梯梯段净宽不应小于1.4m，两侧应设扶手。 5.消防车进出库不得碾压训练场。作图要求 1.合并绘制总平面图及一层平面图，并布置消防训练场和篮球场，标注建筑总长度，建筑与相邻建筑的最近距离，建筑外墙至用地界线的最近距离，以及消防车库门至道路红线的最近距离。 2.绘制二层平面图。 3.要求绘出墙体（双实线表示）、柱、门、窗、楼梯、台阶、坡道等，并标注开间、进深尺寸，注明防火门窗及等级，卫生间要求详细布置。 4.标注楼梯间长度、梯段净宽。 5.设计完成后，填写各层建筑面积：一层为______㎡，二层为______㎡，总计______㎡。建筑房间组成表
