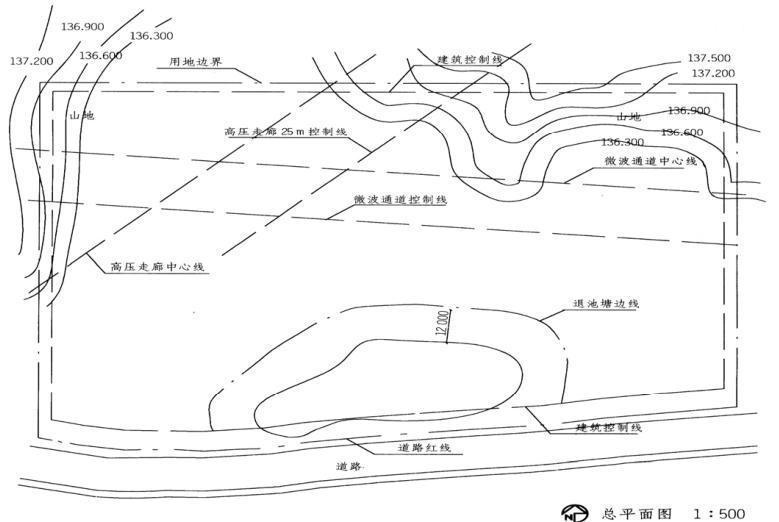

设计任务 某科技工业园拟建设开发办公楼、厂房、设备用房各一幢,用地现状及用地范围如图所示。拟建建筑物受场地现有道路、山地、池塘、高压走廊、微波通道等条件的限制,请按设计要求进行总平面设计。 设计内容与规模 1.研发办公楼55m×18m,六层。 2.厂房60m×30m,二层。 3.设备用房25m×25m,一层。 4.货车停车场50m×50m。 5.小汽车停车场不少于10个停车位。 设计要求 1.建筑退道路红线≥9m。 2.建筑退池塘边线≥12m。 3.建筑之间的间距≥9m。 4.建筑退场地边线≥4m。 5.高压走廊中心线两侧各25m范围内不准规划建筑物。 6.微波通道中心线两侧各20m范围内不准规划建筑物。 7.停车场可设于高压走廊或微波通道范围内。 8.建筑物及停车场不允许规划在山地上。 9.研发办公楼前应设置入口广场。 任务要求 1.按1:500比例绘制总平面图,标注场地出入口,布置园区道路。 2.标注与设计要求有关的尺寸。
选项
答案
解析

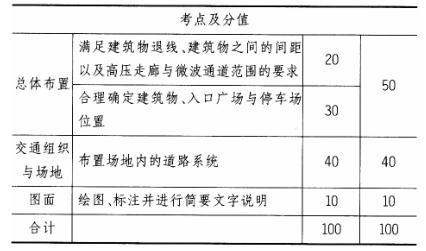

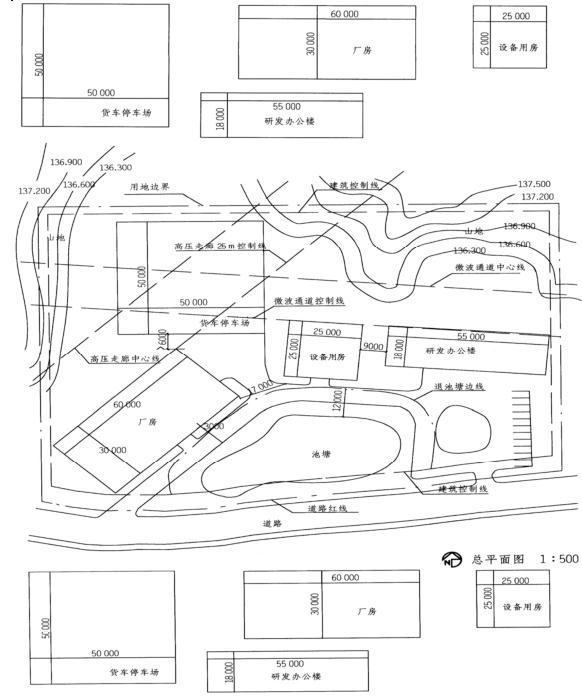

作图提示 1.进行草图分析,选定最符合题意的布置方案。 2.完成退线表达。 3.用铅笔勾画出建筑物、停车场、入口广场以及道路大致的位置,看看是否符合题意,快速调整方案。 4.将草图返在试卷图纸上。 5.墨线绘制清楚,标注尺寸及文字说明。 6.不能漏画建筑物及停车场图示,不能改变形状及尺寸大小。 参考评分标准
