问题

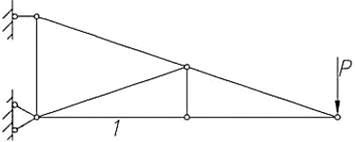

图示结构,杆1的内力是( )。
A.轴向拉力B.轴向压力C.弯矩D.剪力
选项
A.轴向拉力
B.轴向压力
C.弯矩
D.剪力
答案
B
解析

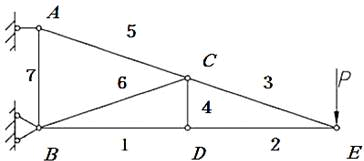

桁架的零杆个数判断方法:①一节点上有三根杆件,如果节点上无外力作用,其中两根共线,则另一杆为零杆;②一节点上只有两根不共线杆件,如果节点上无外力作用,则两个都为零杆;③一节点上只有两根不共线杆件,如外力与一杆件共线,则另一杆为零杆。如题解图所示,根据②可得,杆4和杆6均为零杆。分析节点E,根据节点力平衡可知杆3的轴力为斜向上,因此杆3的水平向分力为拉力,则杆2的内力为轴向压力。分析节点D,根据节点力平衡可知杆1的内力为轴向压力。选择B项。
