A.上弦杆承受拉力,下弦杆承受压力,腹杆为零杆 B.上弦杆承受压力,下弦杆承受

题库2022-08-02  19

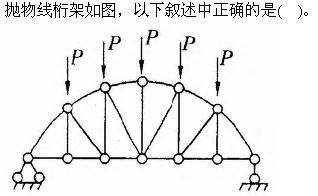

问题 A.上弦杆承受拉力,下弦杆承受压力,腹杆为零杆B.上弦杆承受压力,下弦杆承受拉力,腹杆为零杆C.各杆件都受力D.上弦杆承受压力,下弦杆承受拉力,腹杆有的受拉,有的受压,有的为零杆

选项 A.上弦杆承受拉力,下弦杆承受压力,腹杆为零杆
B.上弦杆承受压力,下弦杆承受拉力,腹杆为零杆
C.各杆件都受力
D.上弦杆承受压力,下弦杆承受拉力,腹杆有的受拉,有的受压,有的为零杆

答案 B

解析 简支抛物线桁架,上弦为压力,下弦为拉力。由于上弦形成拱的受力状态,而且弯矩图的变化与抛物线规律相同,故腹杆内力为零。
