设计条件 在某城市公园附近需增设一处停车场地。场地西面邻近公园出入口,场地北
设计条件 在某城市公园附近需增设一处停车场地。场地西面邻近公园出入口,场地北
admin
2022-08-02
117
问题

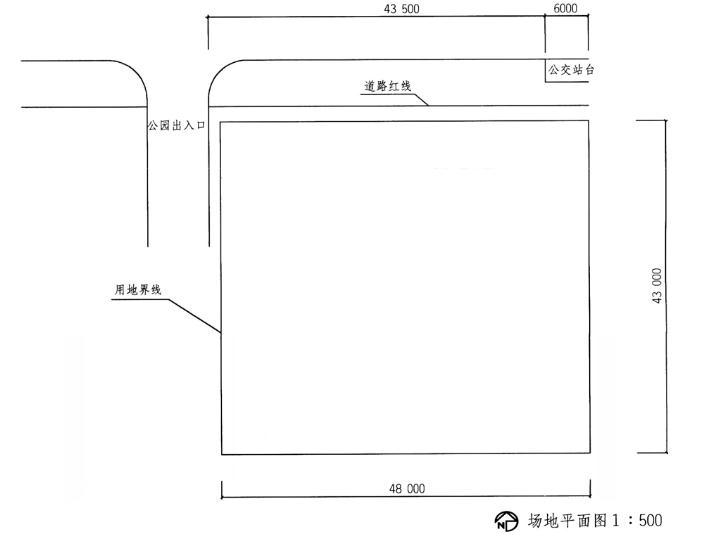

设计条件 在某城市公园附近需增设一处停车场地。场地西面邻近公园出入口,场地北面道路红线外设有公交车站(如图所示)。在进行停车场地布置时,应满足如下要求: 1.后退红线每边2m; 2.尽可能多地布置停车位; 3.进行管理用房(5m×6m)及绿化带布置。
设计任务 1.在给定的场地平面图上,布置满足下列要求的停车场: 停车位(3m×6m/车位); 每排车位之间应垂直式设有不小于2m宽的绿化带; 停车场采用垂直式停车位布置方式;场地应有宽度为7m的双向车道环通。2.用数字写出所有的停车位数。标注主要尺寸。
选项
设计任务
1.在给定的场地平面图上,布置满足下列要求的停车场:
停车位(3m×6m/车位);
每排车位之间应垂直式设有不小于2m宽的绿化带;
停车场采用垂直式停车位布置方式;场地应有宽度为7m的双向车道环通。
2.用数字写出所有的停车位数。标注主要尺寸。

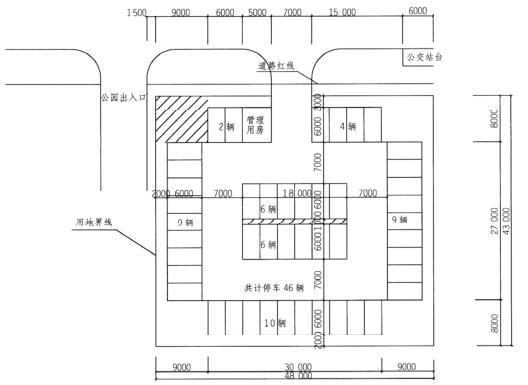

答案
解析
解题要点
1.注意停车场出入口的数量及公园、公交车站等布置要求。
2.掌握停车场垂直式布置方式。
3.车行路线道路与尺寸。
4.管理用房及绿化带布置。
作图提示
1.《民用建筑设计通则》关于“基地机动车出入口位置应符合下列规定”中指出:
1)与大中城市主干道交叉口的距离,自道路红线交叉点量起不应小于70m;
2)距人行横道线、人行过街天桥、人行地道(包括引道、引桥)的最边缘线不应小于5m;
3)距地铁出入口、公共交通站台边缘不应小于15m;
4)距公园、学校、儿童及残疾人使用建筑的出入口不应小于20m;
5)当基地道路坡度大于8%时,应设缓冲段与城市道路连接;
6)与立体交叉口的距离或其他特殊情况,应符合当地城市规划行政主管部门的规定。
2.停车场出入口距场地西边界线为20m。
2(绿化)+6(车长)+1(角部间距)+2(2个车位)×3+5(管理)=20(m)
3.超过50辆的停车场必须设置两个机动车出入口,而50辆以下(含50辆)可设一个机动车出入口。
4.出入口宽度≥7m。
5.车行线贯通,其内部车行线道宽≥7m。
6.管理用房靠近机动车出入口。
