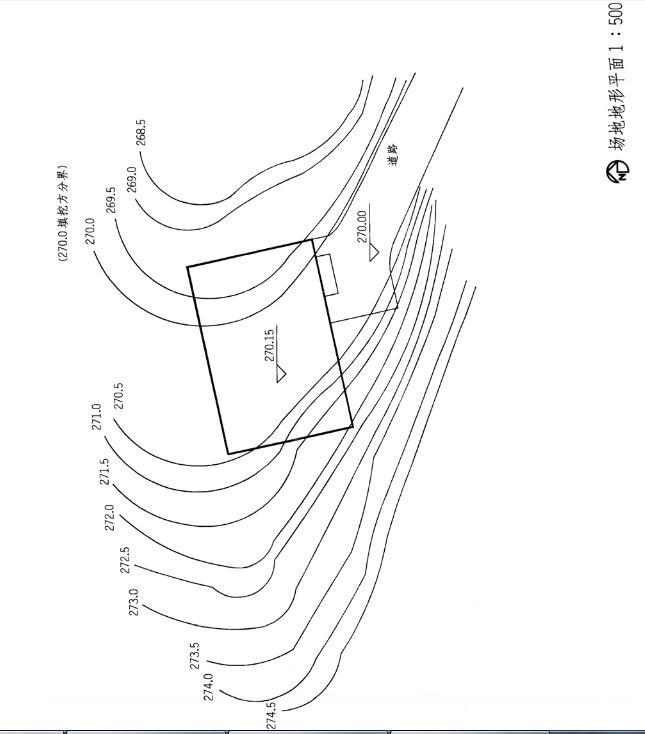

设计条件 山坡地拟建一库房,有道路通入,其场地绝对标高为270.00m,室内外高差为0.15m。库房周边外扩2.5m后,再设0.5m宽的排水明沟与路下暗沟(排水明沟与暗沟构造与沟深不考虑)。设明沟与暗沟外边缘的绝对标高也为270.00m。
任务要求 1.绘出填方和挖方后的[1535592514(1).gif]护坡。 2.绘出场地排水明沟和暗沟,使场地周围雨水排出。 3.不得设置挡土墙。
选项
任务要求
1.绘出填方和挖方后的[1535592514(1).gif]护坡。
2.绘出场地排水明沟和暗沟,使场地周围雨水排出。
3.不得设置挡土墙。
答案
解析

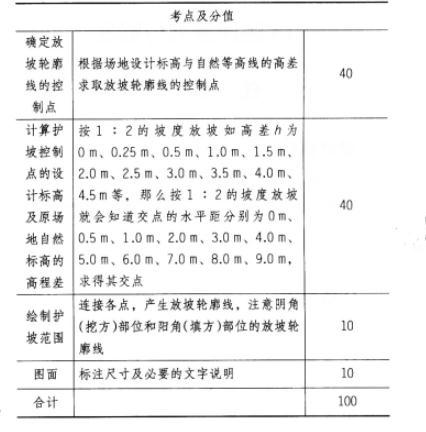

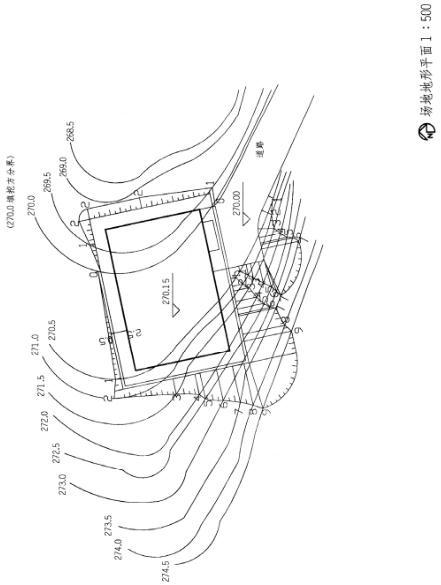

解题要点 1.根据场地地形图,正确理解场地自然条件。 2.进行三维空间思维,构想出场地立体自然形态和场地设计形态。 3.根据任务书要求和场地情况(包括散水、明沟、暗沟等)进行地形调整。 4.计算护坡控制点(“零点”与四角)的设计标高及原场地自然标高的高程差,按1:2的坡度放坡。 5.确定并绘制护坡范围。 6.注意阴、阳角的放坡处理(折线、直角与圆角形态)。 作图提示 1.根据场地设计标高与自然等高线的高差求取放坡轮廓线的控制点。 2.如高差,7为0m、0.25m、0.5m、1.0m、1.5m、2.0m、2.5m、3.0m、3.5m、4.0m、4.5m等,那么按1:2的坡度放坡就会知道交点的水平距分别为0m、0.5m、1.0m、2.0m、3.0m、4.0m、5.0m、6.0m、7.0m、8.0m、9.0m,求得其交点。 3.连接各点,产生放坡轮廓线。 4.注意阴角(挖方)部位和阳角(填方)部位的放坡轮廓线。 5.标注尺寸及必要的文字说明。 参考评分标准
