【设计条件】 ·我国南方某艺术学校拟扩建附属中学,建筑用地,如图(a)所示。
【设计条件】 ·我国南方某艺术学校拟扩建附属中学,建筑用地,如图(a)所示。
考试题库
2022-08-02
67
问题

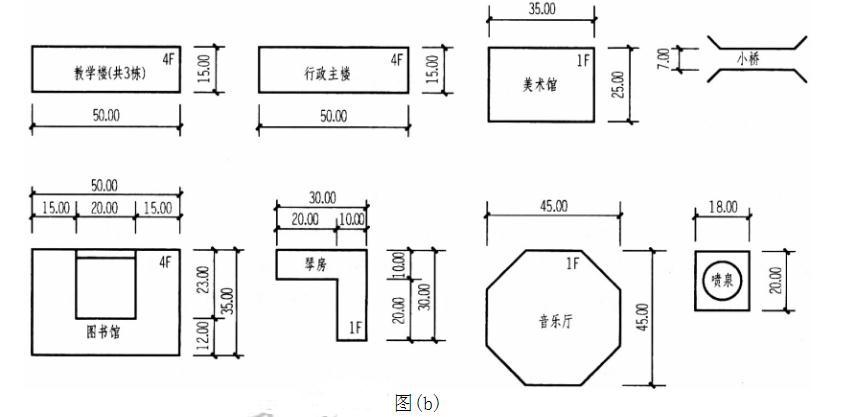

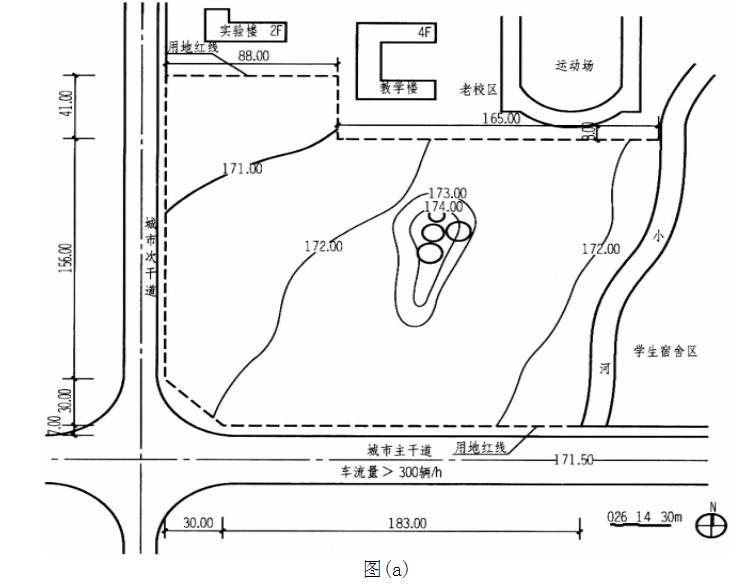

【设计条件】 ·我国南方某艺术学校拟扩建附属中学,建筑用地,如图(a)所示。 ·规划要求 (1)建筑退后道路红线≥15m。 (2)留出绿化带宽度:沿小河≥5m,沿城市主道路≥15m,沿城市次干道≥10m。 (3)保留场地中的原有树木。 ·建设内容 (1)建筑物:教学楼(共 3 栋),图书综合楼,小型音乐厅,琴房,行政楼,美术展厅等,建筑形状、层数、平面尺寸,如图(b)所示。 (2)场地:学校主入口广场面积≥6000 m
,音乐厅外广场面积≥1000 m
,美术展厅外广场面积≥800 m
,美术展厅室外展场面积≥300 m
。 ·使用要求 (1)考虑新老校区及学生宿舍区功能上的联系。 (2)小型音乐厅和美术展厅能单独对外开放。 (3)根据需要可考虑增设连廊。 (4)要求主入口广场设喷泉一座, 音乐广场设14个车位, 美术广场及行政楼分别设 5 个车位(车位尺寸 3m×6m)。
【任务要求】 ·根据设计条件绘制总平面图,画出建筑物、场地、道路、绿化 隔离带、停车场的位置,注明各建筑物名称。 ·标出有关规范的控制尺寸。 ·标出各广场面积及标高。 ·用黑三角画出主要出入口、次要出入口。 ·各建筑物形状尺寸不得变动,但可以旋转。
选项
【任务要求】
·根据设计条件绘制总平面图,画出建筑物、场地、道路、绿化
隔离带、停车场的位置,注明各建筑物名称。
·标出有关规范的控制尺寸。
·标出各广场面积及标高。
·用黑三角画出主要出入口、次要出入口。
·各建筑物形状尺寸不得变动,但可以旋转。
答案
解析
1.确定退界线 按照题目要求画出道路退线及绿化带退线。退后道路红线 15m 作为建筑控制线。沿小河退 5m, 沿城市主干道退 15m,沿城市次干道退 10m 作为绿化带。 2.确定学校入口 基地由两条道路围合而成,我们正好可以在两条道路上分别设置学校主次出入口。南侧城市主干道车流量是每小时大于 300 辆,不适合开设学校主要出入口,因此把主要入口设在西侧城市次干道上,南侧则设置次要出入口,也是车行出入口。 3.划分功能分区 根据上述中小学校设计原则,再结合题目,我们对基地进行大的分区。基地中心部位有一处小山丘及树木,因此我们以山丘为分隔点,将其分为东西两大部分,做到动静分区。由于基地东侧是学生宿舍区,那么应该在这里布置教学区,方便学生从宿舍到教室学习。西区则布置行政主楼、图书馆及音乐、美术教室等。 4.西区建筑布局 首先考虑所有建筑物尽量南北朝向布置。 结合西侧主要出入口设置入口广场,并确立学校的东西向主要轴线,广场中心设置喷泉。图书馆是学校里面的重要建筑物,将图书馆布置在轴线一端,和主入口相呼应,产生视觉焦点。而且图书馆背靠小山丘,可以营造室外读书氛围,使图书馆有良好的生态环境。 围绕广场布置行政主楼和音乐厅,行政主楼布置在主入口北侧,方便与外界联系。音乐厅布置在主入口南侧,满足题目对外开放的要求,同时这个位置离教学区较远,不会对教室产生噪声影响,琴房与音乐厅通过连廊连接。音乐厅的东侧设置次要出入口,并结合次入口设置音乐广场。 5.东区建筑布局 东区集中统一考虑教学用房。三栋教学楼沿小山丘走向成组错落布置,教学楼布置在小山丘和宿舍楼之间,远离出入口和城市道路,比较安静合理。这里一定要注意的是:教学楼要距离城市道路大于 80m,教学楼之间间距大于 25m,另外教学楼北侧要保证距离运动场也大于25m。教学楼之间用连廊连接,起到遮阳避雨、联系方便的作用。 教学楼南侧与美术馆相连,正好形成错落有致的总体效果。美术馆西侧布置次入口,也同样可以满足对外开放的要求,同时与音乐厅也形成彼此的呼应,与其各自外部小广场共同烘托艺术氛围。音乐厅和美术馆之间形成南北向轴线,美术馆是比较安静的场所,它与教室连接在一起, 没有干扰,还方便同学们上美术课。 6.确定建筑物的最佳位置,恰当选择建筑物朝向、入口位置 在以上分析的基础上调整建筑物的位置,使其朝向、间距等更加合理。 7.按照题目要求设置停车位 音乐广场处设置 14 个停车位,美术广场及行政楼处分别设置 5 个停车位。 8.确定广场位置、面积及标高 学校主入口广场面积不小于 6000 m
,音乐厅外广场面积不小于 1000 m
,美术展厅外广场面积不小于 800 m
,美术展厅室外展场面积不小于 300 m

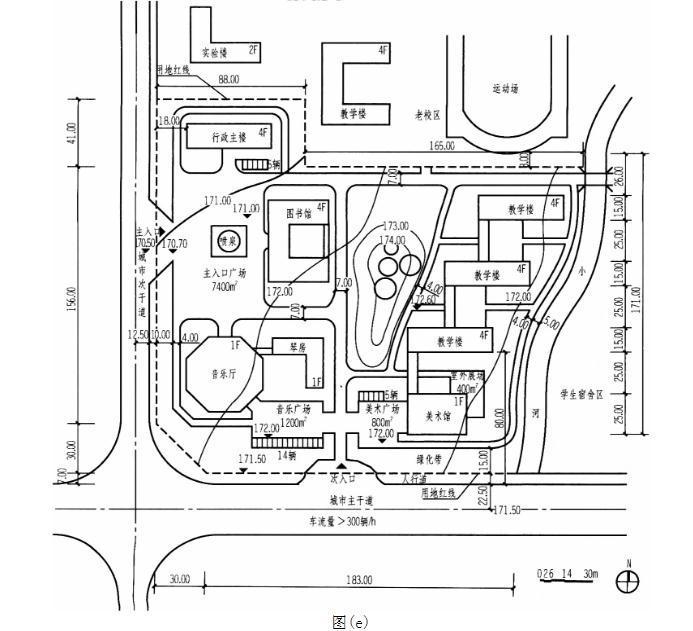

。在总体布局时就要统筹考虑广场的位置和面积,最后再进行适当的调整。 9.布置场地道路系统 沿次要出入口布置主要车行主道,宽 7m,一直通到基地北端,在行政主楼北面做东西向道路,向西连接主出入口,向东连接老校舍的宿舍区。跨越小河之处小巧相连。另外,东西区各做 4m宽道路环通。 10.完成绿化隔离带及绿化环境的布置 11.正确标注相关尺寸、主次出入口、建筑名称、层数等[图(e)]

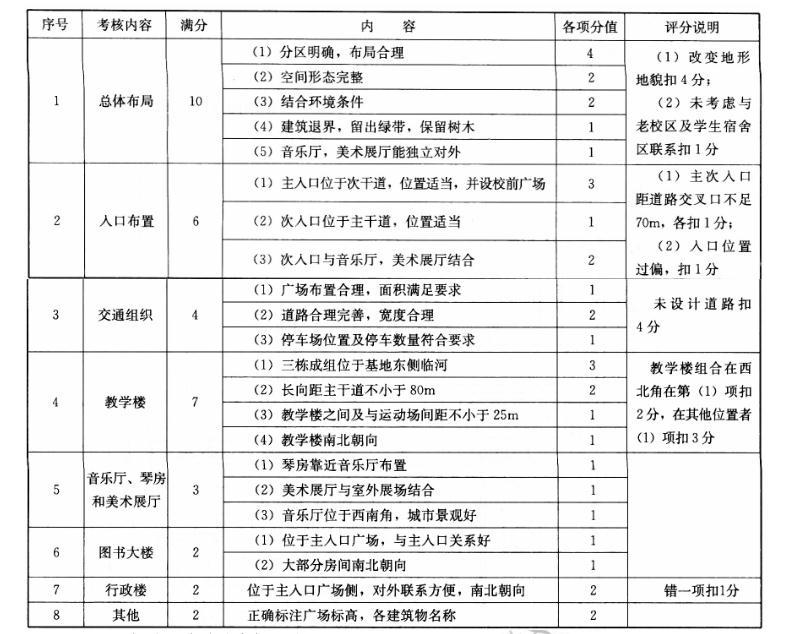

【评分标准】
注:1.压超地界线总分中扣 6 分。 2.全部徒手画全题总分乘 0.8 系数。 3.建筑项目遗漏每项扣 10 分。场地项目遗漏每项扣 6 分。 4.改变建筑形状每项扣 4 分。
