问题 【设计条件】 ·某场地剖面如图(a)所示。 ·拟在保护建筑与古树之间建造一栋配套用房，要求配套用房与 保护建筑的间距最小；拟在古树与城市道路之间建造会所、9 层住宅楼、11 层住宅楼各一栋，要求建筑布局紧凑，使拟建建 筑物与古树及与城市道路的距离尽可能大。 ·建筑物均为条形建筑，正南向布局。拟建建筑物的剖面及尺寸见示意图。 ·保护建筑的耐火等级为三级，其他已建、拟建建筑耐火等级均为二级。 ·当地居住建筑的日照间距系数为 1.5。 ·应满足国家相关规范要求。【任务要求】 ·根据设计条件在场地剖面图上绘出拟建建筑物。 ·标注各建筑物之间及建筑物与 A 点、城市道路红线之间的距离。 ·根据作图结果，在下列单选题中选出正确的答案。
选项 【任务要求】
·根据设计条件在场地剖面图上绘出拟建建筑物。
·标注各建筑物之间及建筑物与 A 点、城市道路红线之间的距离。
·根据作图结果，在下列单选题中选出正确的答案。
答案

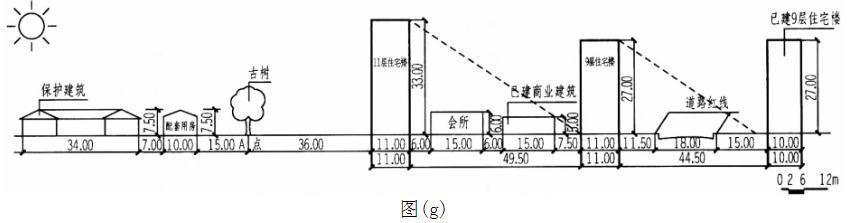

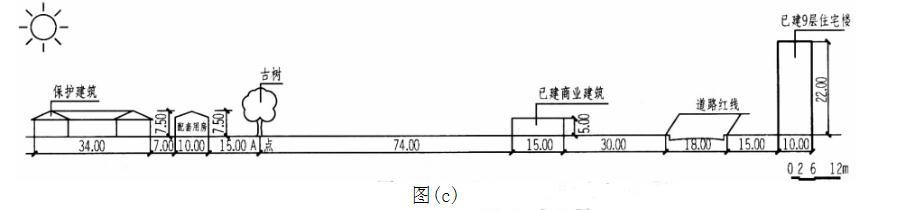

解析 确定管理用房位置 根据《建筑设计防火规范》的要求可知，耐火等级为三级民用建 筑与耐火等级为二级的民用建筑之间的防火间距为 7m。所以耐火等级为三级的保护建筑与拟建配套用房的防火间距为7m，距离保护建筑南侧外墙 7m 设置配套用房，如图(c)所示，所以选择题第 1 题应选答案 B。2.确定两栋拟建住宅的位置 由于会所是公共建筑，不需要考虑日照间距的影响，故将其放在 高层建筑的北侧阴影区域，方可使建筑间距达到最小，所以我们先考虑两栋拟建高层住宅的位置，最后再确定会所的位置。 根据规范，住宅建筑按层数划分高层建筑及其他民用建筑，少于 10 层的住宅建筑为多层住宅，10 层及 10 层以上的为高层住宅。因此9层27m的住宅楼为多层住宅，其防火间距应遵守《建筑设计防火规范》（9 层 27m 的住宅楼以下简称为拟建多层住宅）；11 层 33m 住宅楼为高层住宅，其防火间距应遵守《高层民用建筑设计防火规范》（11 层 33m 住宅楼以下简称为高层住宅）。我们可以先计算出拟建多层住宅、拟建高层住宅、拟建会所和已建商业建筑的日照间距： D（拟建多层住宅）=H（拟建多层住宅）×L=27m×1.5=40.5m D（拟建高层住宅）=H（拟建高层住宅）×L=33m×1.5=49.5m D（拟建会所）=H（拟建会所）×L=6m×1.5=9m D（已建商业建筑）=H（已建商场）×L=5m×1.5=7.5m 由于古树和城市道路之间有一栋已建商业建筑，所以两栋拟建住宅有两种布置方法： (1)将两栋拟建住宅布置在已建商业建筑的同侧。由于已建商业建筑和城市道路之间的间距(30m)不能满足两栋拟建住宅同时布置于商业建筑北侧的日照间距，故只能将其同时布置于商业建 筑南侧。 (2)将两栋拟建住宅分别布置于已建商业建筑的南北两侧。 若按方法(1)将两栋拟建住宅均布置在已建商业建筑的南侧，根据《高层民用建筑设计防火规范》，高层建筑与二级耐火等级民用建筑之间的防火间距为 9m，所以距离已建商业建筑南侧9m布置拟建高层住宅。由于拟建多层住宅的日照间距 40.5m 大于它与拟建高层住宅的防火间距 9m，所以将 40.5m 作为两拟建住宅的控制间距，在拟建高层住宅南侧 40.5m 处布置拟建多层住宅，如图(d)所示，则拟建住宅距离古树的距离为 2.5m，距离太近，不是最佳方法。若按方法(2)将两栋拟建建筑分别布置于已建商业建筑的南北两侧，则也有两种方案： 1)将拟建多层住宅布置于已建商业建筑的南侧，拟建高层住宅布置于已建商业建筑的北侧。 根据《高层民用建筑设计防火规范》，高层建筑与二级耐火等级民用建筑之间的防火间距为 9m，则拟建高层住宅与已建商业建筑之间的防火间距为 9m，大于二者之间的日照间距 7.5m，所以以9m 作为二者的控制间距，在已建商业建筑的北侧 9m 处布置拟建高层住宅，如图(e)所示，则拟建高层住宅和已建9层27m住宅的距离为 43m 小于二者的日照间距 49.5m，不满足题目要求，此方案不可行。2)将拟建多层住宅布置于已建商业建筑的北侧，拟建高层住宅布置于已建商业建筑的南侧。 根据《建筑设计防火规范》可知，二级耐火等级的民用建筑之间防火间距为 6m，所以拟建多层住宅与已建商业建筑之间的防火间距为 6m。又因为已建商业建筑与拟建多层住宅的日照间距为7.5m，大于其防火间距 6m，故以 7.5m 作为二者的控制间距。在已建商业建筑的北侧 7.5m 处布置拟建多层住宅，拟建多层住宅和已建 9 层 27m 住宅的日照间距 40.5m 小于题目场地中的距离 44.5m， 满足题目要求，此方案可行，如图(f)所示。那么，沿城市道路拟建多层住宅与道路红线的距离为11.5m，所以选择题第 3 题应选答案 D。 将拟建多层住宅布置于已建商业建筑的南侧，由于拟建多层住宅 和拟建高层住宅之间的日照间距 49.5m，所以以 49.5m 作为拟建多层住宅和拟建高层住宅之间的间距，如图(f)所示。此时， 拟建高层住宅与已建商业建筑之间的距离为 27m，大于二者应有的防火间距 9m，所以满足要求。3.确定会所位置 若将会所布置于拟建高层住宅的南侧，则距离古树距离过近，不 是最佳方案，应该将会所布置于拟建高层住宅和已建商业建筑之间，方可满足题目中拟建建筑与古树间距离尽可能大的要求。 据《建筑设计防火规范》可知，二级耐火等级的民用建筑之间防火间距为 6m，所以拟建会所与已建商业建筑之间的防火间距为 6m。由于已建商业建筑不需要考虑日照间距，则拟建会所与已建商业建筑的间距应是二者的防火间距 6m，距离已建商业建筑南侧 6m 处布置拟建会所，如图(g)所示。 那么，已建商业建筑与拟建会所的间距为 6m，所以选择题第 2 题应选答案 A。由于拟建高层住宅和拟建会所之间需要考虑防火间距，根据《高层民用建筑设计防火规范》，高层建筑与二级耐火等级民用建筑之间的防火间距为 9m，则拟建高层住宅与已建会所之间的防火间距应为 9m，因此应该将拟建高层住宅向南侧移 3m，使其和已建会所之间的间距为 9m，则与拟建多层住宅之间的间距相应调整为 52.5m，如图(h)所示。A 点与北向的最近的拟建建筑物即拟建高层住宅的距离为 33m，所以选择题第 4 题应选答案 A。 综上，标明各建筑物之间及建筑物与 A 点、城市道路红线之间的距离。 4.标注相关尺寸
