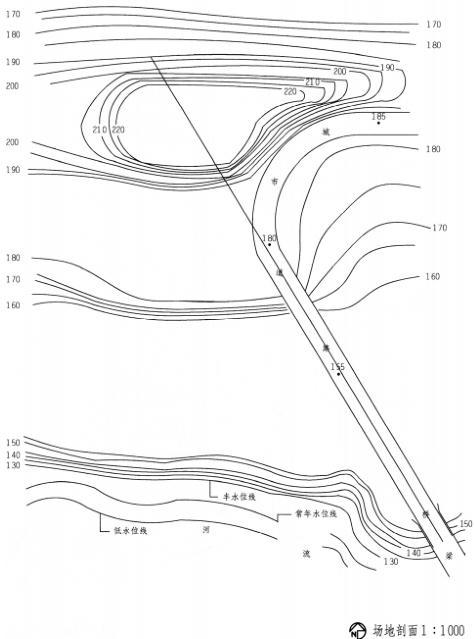

设计条件 1.在城市道路西侧有一座山丘,南面临河,山腰及山顶形成三块台地。 2.山下有河,河上有桥。
任务要求 1.根据已知建筑单体纪念阁(地下室内有给水池)、纪念馆、碑廊、塑像、服务部等,布置一组纪念建筑群。 2.根据地形和设计意图可加绘台阶、广场、道路(尺寸及形状设计自定)。 3.设主入口一处,从城市道路西侧引入,并在其附近布置20辆小轿车的停车场(车位尺寸按3m×6m计算,车道宽7m,采用垂直停车方式)。 4.根据已知游船码头尺寸、水位线和参观路线,确定码头的位置。 5.标注出主要场地设计标高三处(碑廊外地面、纪念阁平台、纪念馆外广场)。 6.应尽量不破坏自然地形,保持原有环境。 7.应考虑建筑群的景观效果。
选项
任务要求
1.根据已知建筑单体纪念阁(地下室内有给水池)、纪念馆、碑廊、塑像、服务部等,布置一组纪念建筑群。
2.根据地形和设计意图可加绘台阶、广场、道路(尺寸及形状设计自定)。
3.设主入口一处,从城市道路西侧引入,并在其附近布置20辆小轿车的停车场(车位尺寸按3m×6m计算,车道宽7m,采用垂直停车方式)。
4.根据已知游船码头尺寸、水位线和参观路线,确定码头的位置。
5.标注出主要场地设计标高三处(碑廊外地面、纪念阁平台、纪念馆外广场)。
6.应尽量不破坏自然地形,保持原有环境。
7.应考虑建筑群的景观效果。
答案
解析
解题要点 1.根据任务书的条件与要求熟练进行总体布局,包括功能分区、建筑与设施落位、朝向、景观、广场、停车场道路与绿化等综合分析。 2.满足规划要求,并与实践经验相结合进行分析。 3.场地出入口及道路系统布置。 4.停车场位置及流线组织。 5.各部分间距的控制,如防火间距、日照间距、通风间距等。 6.竖向设计的正确表达方式。 7.图绘制正确、清晰。 8.必要的尺寸、标高及文字说明。 作图提示 1.场地的三个台地非常明显,每个台地都是布置建筑设施的最佳位置。 2.纪念阁位于场地最高点的山包台地上,即园内轴线、城市道路与景观视线的交汇处。 3.纪念馆位于最低台地上,即靠近河流的岸边,与主入口相对,形成一条横轴线。 4.在全园的纵轴线与纪念馆的横轴线的交点位置上布置塑像及广场。 5.在全园纵向轴线的第二块台地上左、右两侧分别布置碑廊。 6.主入口附近布置服务部及停车场。 7.在河岸等高线最密集或较密集处布置游艇码头等设施。 8.根据场地地形标高合理确定场地主要设施及道路的标高。 9.采用台阶来调整场地高差,既节约土方量,又增加纪念氛围。 10.标高及尺寸的标注与文字说明不能忘记。 参考评分标准
