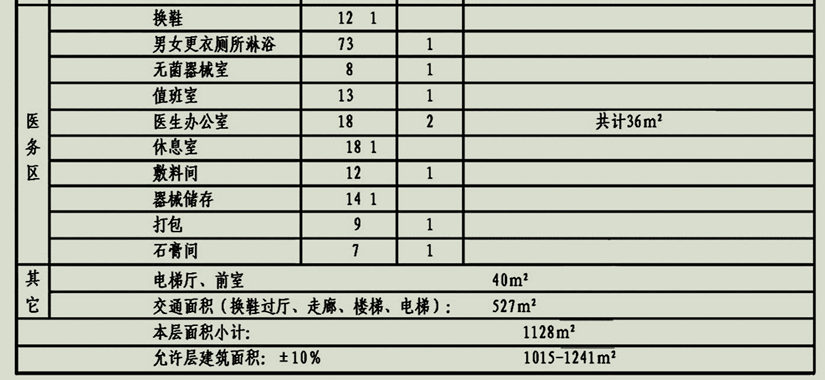

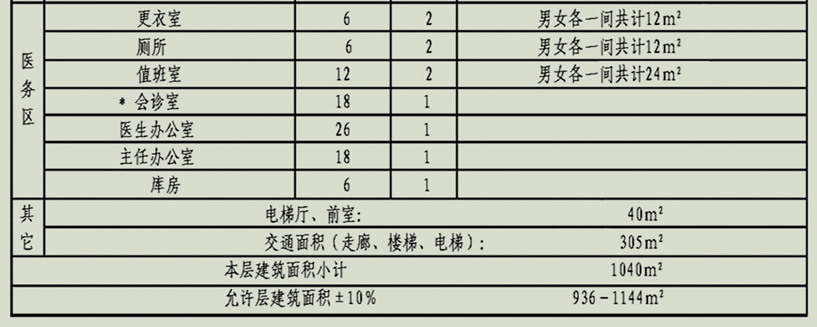

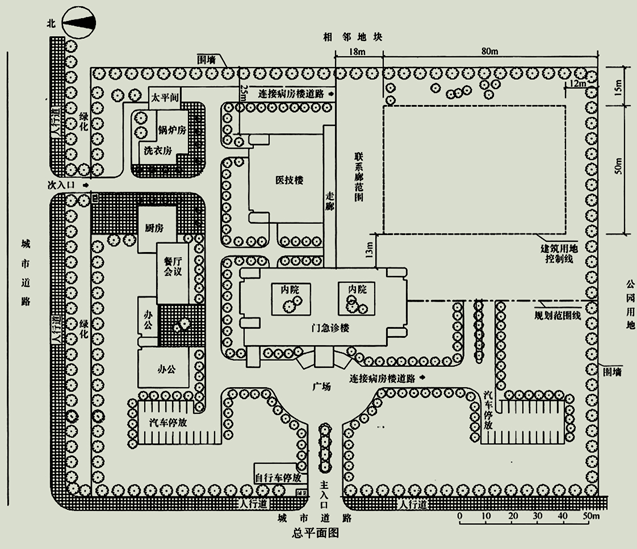

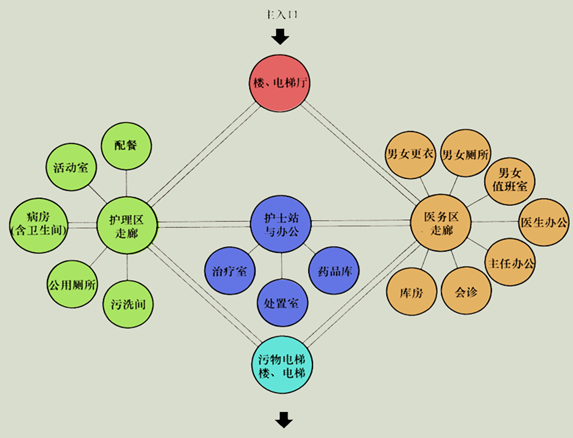

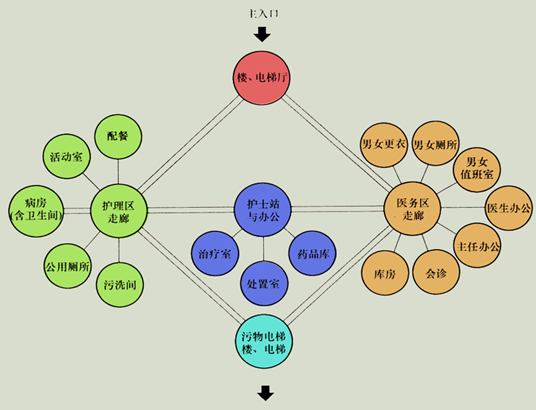

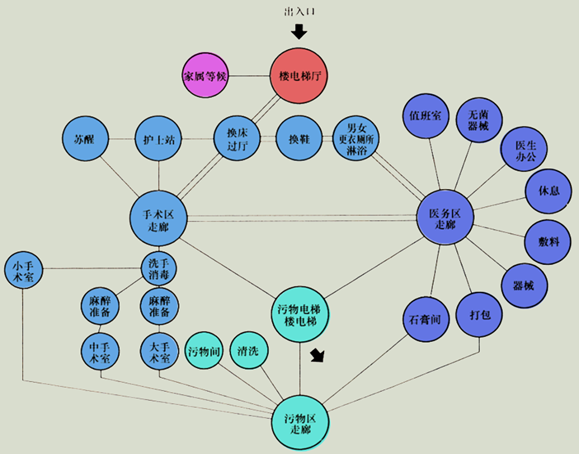

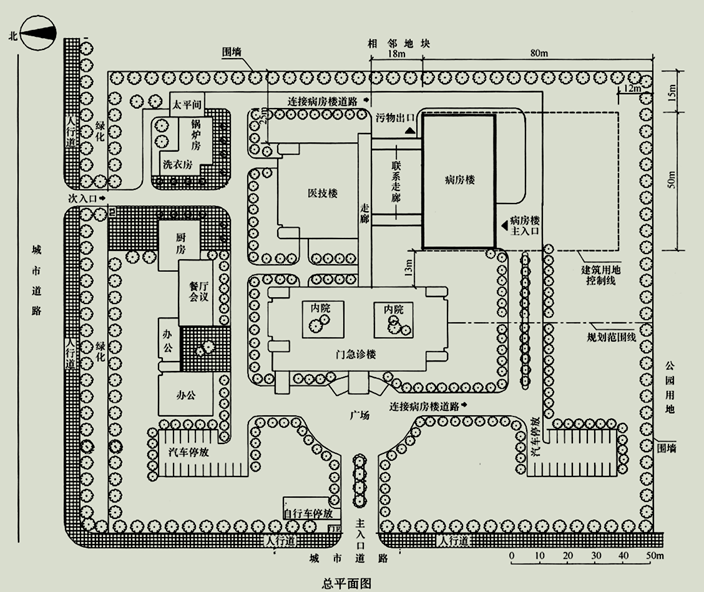

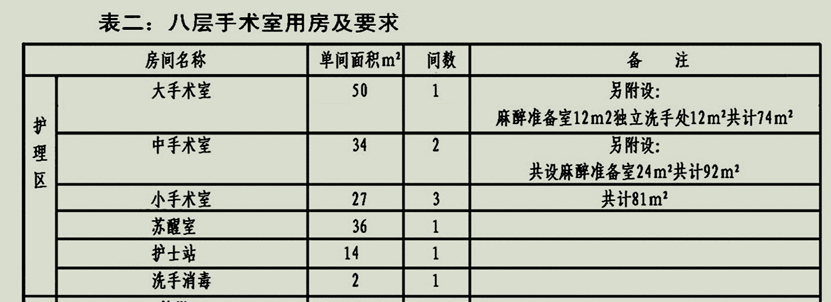

问题 任务描述：某医院根据发展需要。在东南角已拆除的旧住院部原址上，新建一幢250张病床和手术室的八层病房楼。任务要求：要求设计该楼中第三层的内科病区和第八层的手术室。l  三层内科病区要求：应以护士站为中心，合理划分护理区与医务区两大区域，详见内科病区主要功能关系图。各房间名称、面积、间数、内容要求详见表一。l  八层手术室要求：应合理划分手术区与医务区两大区域，严格按洁污分流布置，进入医务区、手术区应经过更衣、清洁。详见手术室主要功能关系图。各房间名称、面积、间数、内容要求详见表一。l  病房楼要求配备两台医梯，一台污物电梯，一台餐梯（内科病区设置），二个疏散楼梯（符合疏散要求）。l  病房应争取南向。l  病房含卫生间（内设坐便器，淋浴，洗手盆）。l  层高：三层（内科）3.9m，八层（手术室）4.5m。l  结构：采用钢筋混凝土框架结构。场地描述：l  场地平面见总平面图，场地平坦，比例尺1：500。l  应考虑新病房楼与原有总平面布局的功能关系。制图要求：l  在总平面图上画出新设计的病房楼，并完成与道路的连接关系，注明出入口。同时画出病房楼与原有走廊相连的联系廊，以及绿化布置。l  按1：100比例画出三层内科病区平面图，八层手术室平面图，在平面图中表示出墙，窗，门（表示开启方向），其它建筑部件及指北针。l  画出承重结构体系，上下各层必须结构合理。l  标出各房间名称，主要房间的面积（表一、表二中带*号者），并标出三层，八层各层的建筑面积，各房间面积及层建筑面积允许误差在规定面积的±10以内。l  标出建筑物的轴线尺寸及总尺寸。l  尺寸及面积均以轴线计算。三层功能分析八层功能分析规范及要求：l  本设计要符合现行的有关规范。l  走廊宽不得小于2.7，病房门宽不得小于1.2m.l  手术室走廊宽不得小于2.7m，门宽不得小于1.2m。l  病房开间与进深不小于3.6m×?6m。（未含卫生间）l  手术室房间尺寸：小手术室4mx 6m?。    ?中手术室?4.8m x6m。    ?大手术室?6m×8m。l  病房主要楼梯开间宽度不得小于3.6m。l  医梯与污物电梯井道平面尺寸不得小于2.4m x 3m。l  4.制图要求l  （1）在总平面图上画出新设计的病房楼，并完成与道路的连接关系，注明出入口。同时画出病房楼与原有走廊相连的联系廊，以及绿化布置。l  （2）按要求画出三层内科病区平面图和八层手术室平面图?，?在平面图中表示出墙?、窗、门（表示开启方向）、其他建筑部件及指北针。l  （3）画出承重结构体系，上下各层必须结构合理。l  （4）标出各房间名称，主要房间的面积?（表28-4-21、?表28-4-22中带*号者），并分别标出三层和八层的建筑面积，各房间面积及各层建筑面积允许误差在规定面积的±10‰以内。l  （5）标出建筑物的轴线尺寸及总尺寸。l  （6）尺寸及面积均以轴线计算。
选项
答案

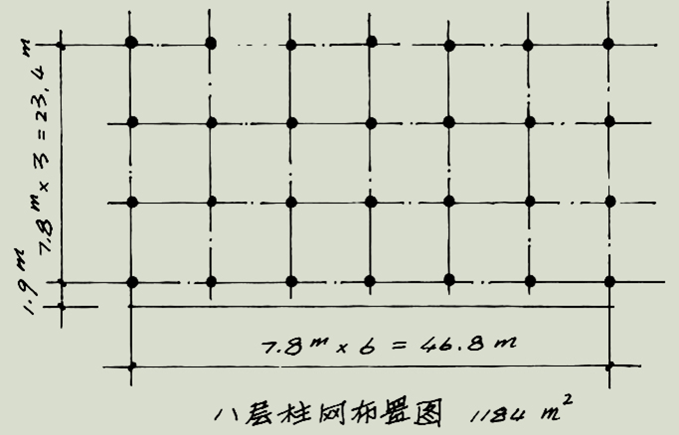

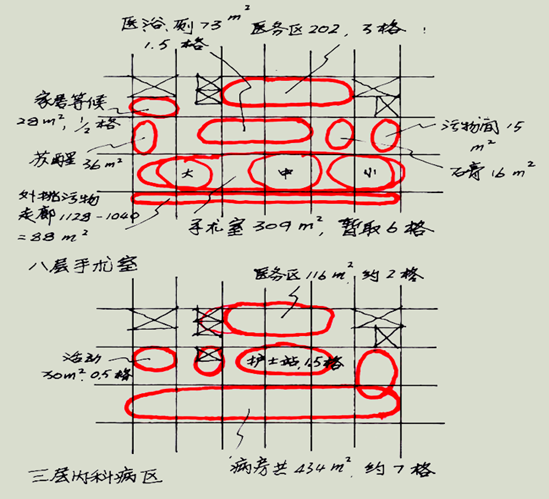

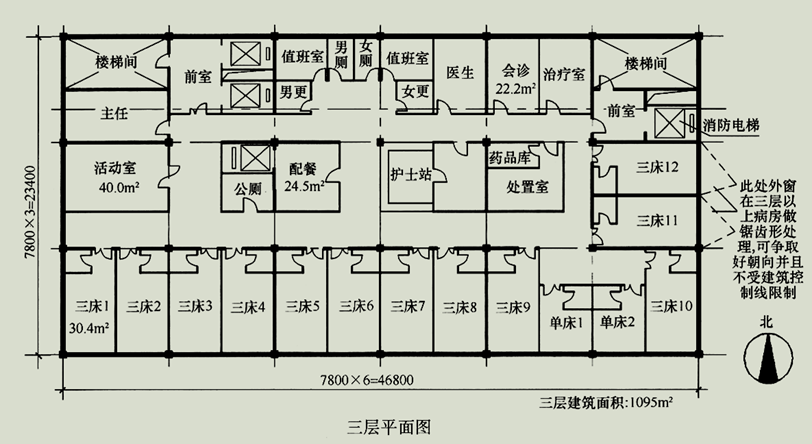

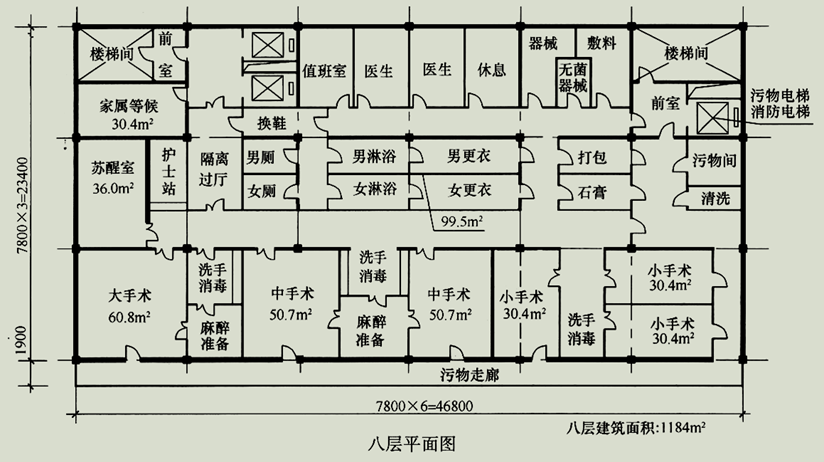

解析 场地面积50m（东西向）×80m（南北向）。病房开间要求≥3.6m，放不下14间病房（14×3.6=50.4m>50m），因所差不多，可考虑转移1-2间病房的朝向。根据规范要求对大手术室（6m×8m）、楼梯宽（≥3.6m）及大房间面积要求等。考虑采用7.8m×7.8m柱网（面积60.84m2）。三层东西布置6个柱距，南北布置3个柱距，面积18×60.84=1095m2符合要求（本层要求面积1040m2）；八层面积比三层多1128-1040=88m2，全用于污物走廊，得走廊宽88/46.8=1.9m。三层平面分区l主要病房面向南，可布置12间，另2间可向东（较好朝向）；l医务区向北，便于用连廊和已有建筑走廊联系；中部无外窗处布置护士站；l垂直交通放在东西两端。根据总图关系，病床电梯在西侧，靠近住院病人人流入口；污物电梯在东侧，方便污物运出，减少污染；八层平面分区l手术部应严格按照洁污分离的原则布置，注意医护人员和病人进入洁净区时的净化程序以及手术产生的污染物运出的专用通道设置；l手术室在南侧，并用外挑结构作为污物走廊与污物电梯联系；l医务区向北，与3层医务区对位；中部无外窗处布置辅助用房；l垂直交通布置与病房层相同。三层平面八层平面总图布置l矩形病房楼宽度小于50m；l主要人流出入口在西端，污物出口在东端；l消防车道与污物通道连通。
