县级市中型图书馆 设计任务书与解答 任务书 设计题目:图书馆任务概述
县级市中型图书馆 设计任务书与解答 任务书 设计题目:图书馆任务概述
考试题库
2022-08-02
29
问题

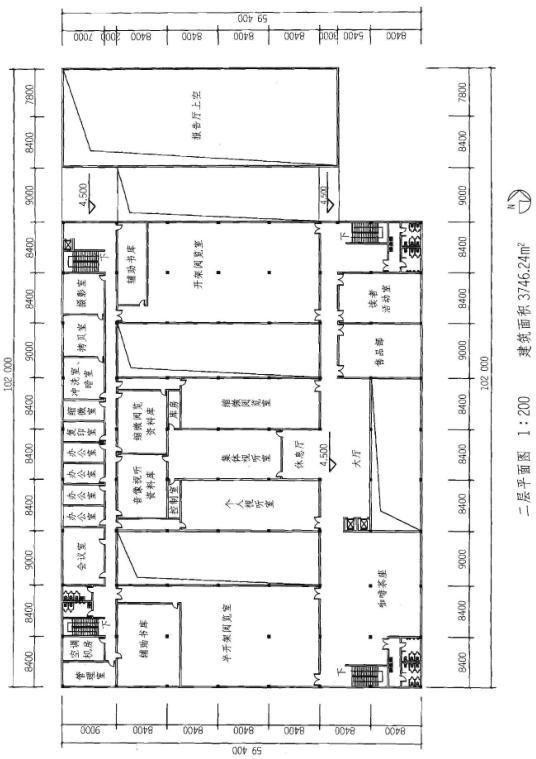

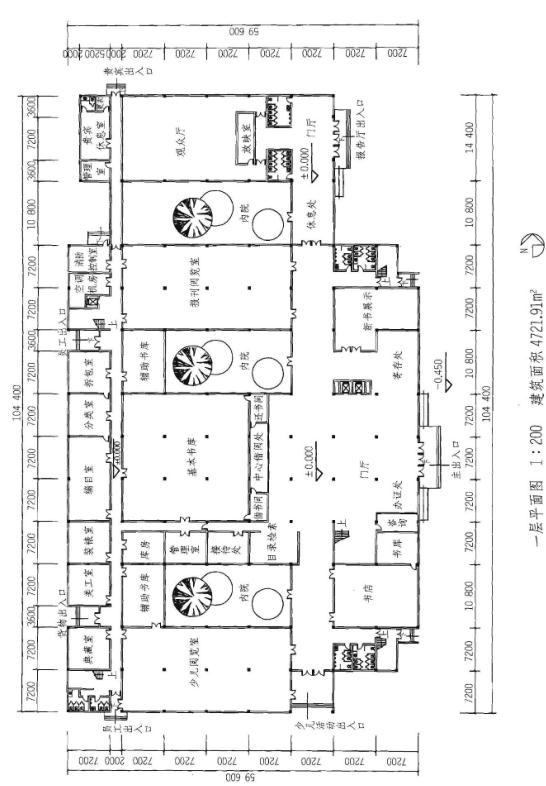

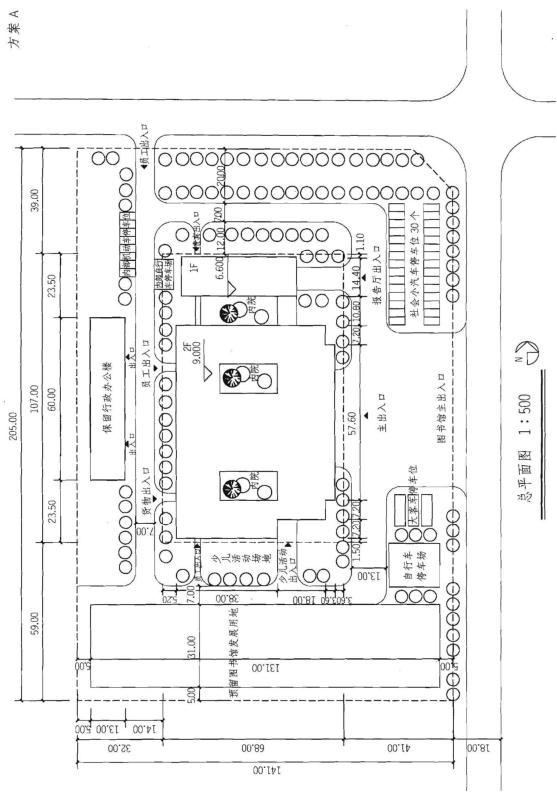

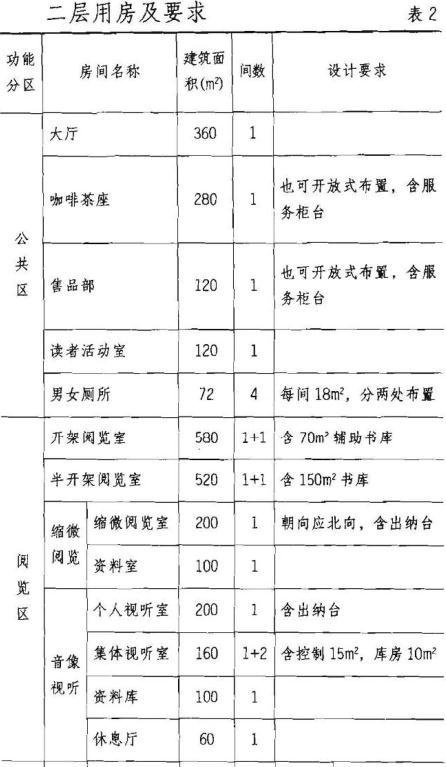

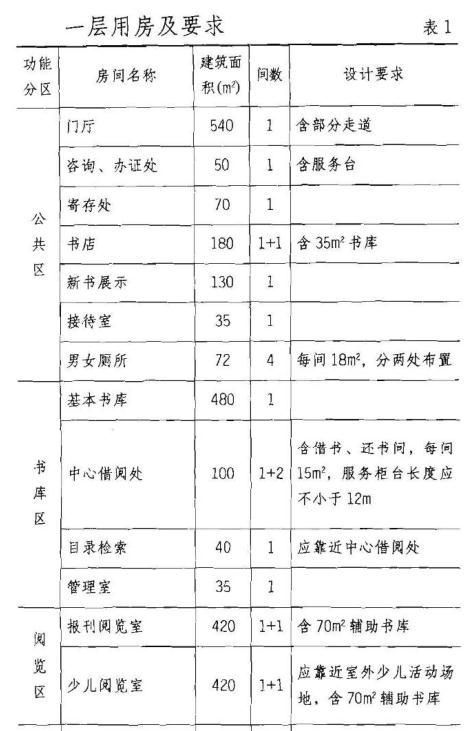

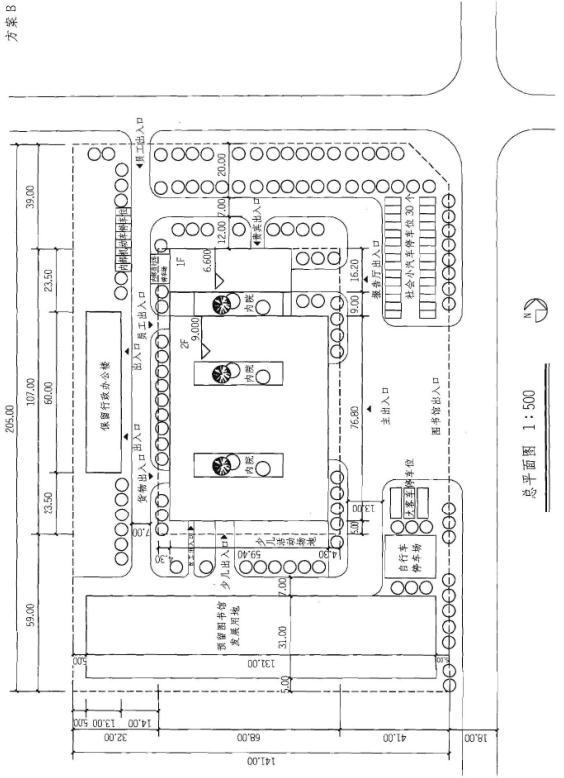

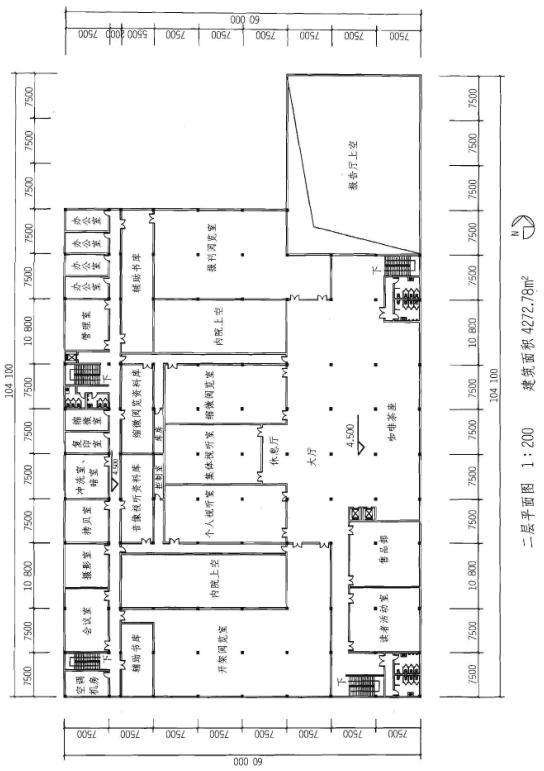

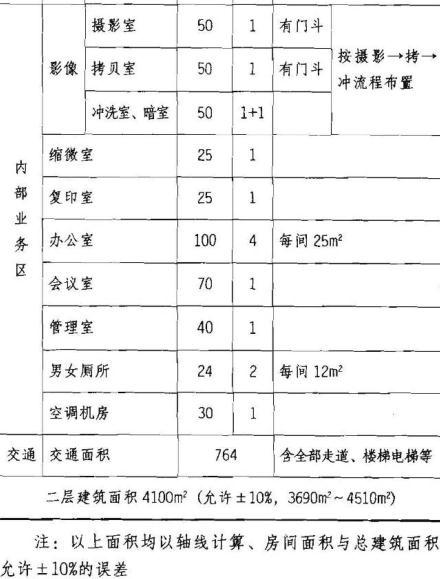

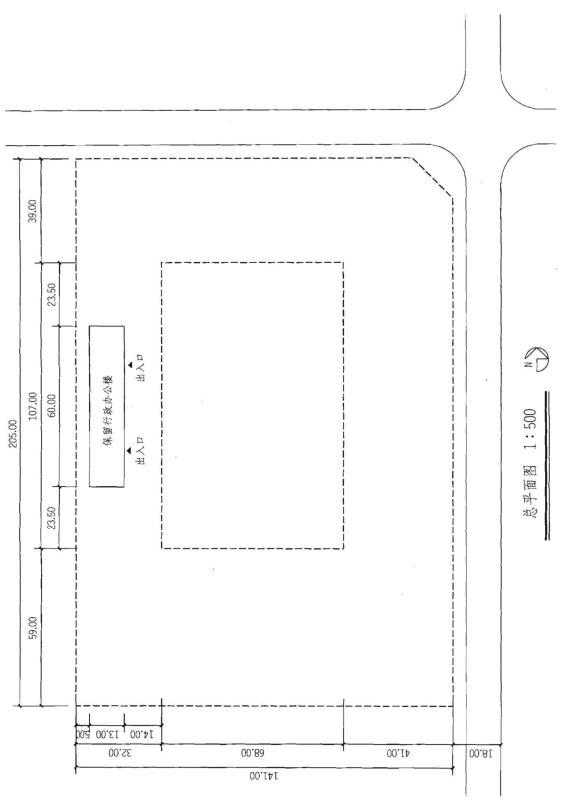

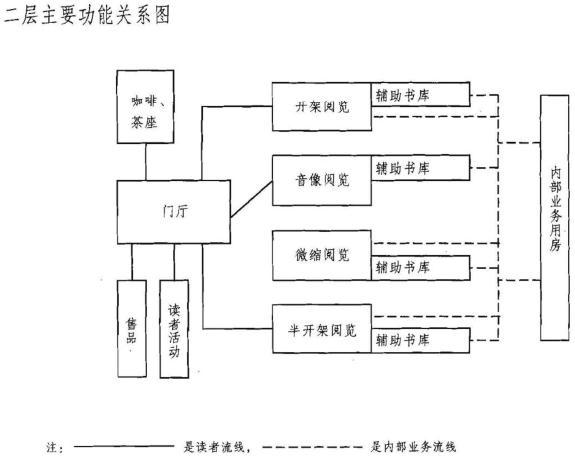

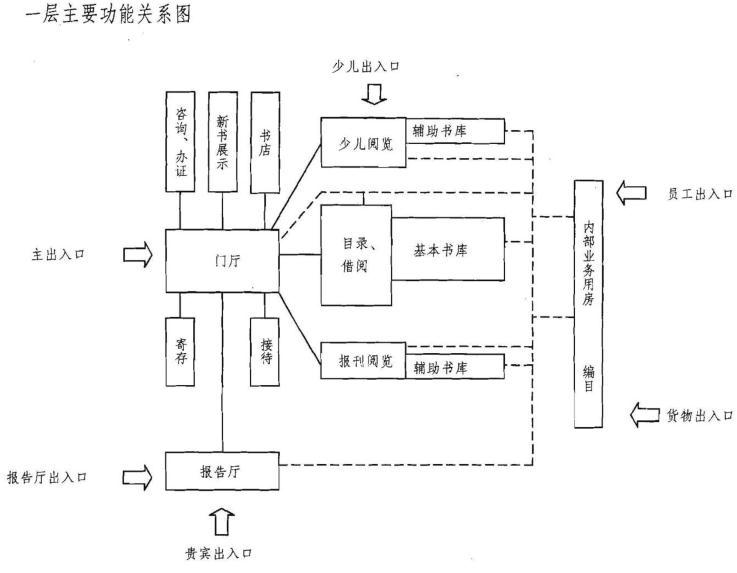

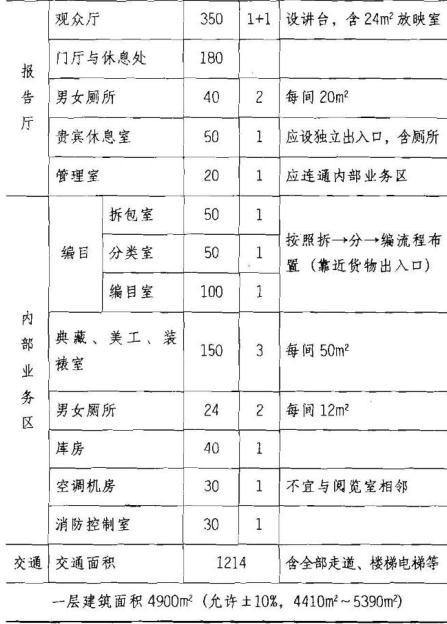

县级市中型图书馆 设计任务书与解答 任务书 设计题目:图书馆任务概述 我国华中地区某县级市拟建一座两层、总建筑面积为9000㎡、藏书量为60万册的中型图书馆。场地条件用地范围见总平面,该用地地势平坦;北侧临城市主干道,东侧临城市次干道,南侧、西侧均临居住区;用地西侧有一幢保留行政办公楼;图书馆的建筑控制线范围为68m×107m。 总平面设计要求 1.在建筑控制线内布置图书馆建筑(台阶、踏步可超出)。 2.在用地内预留4000㎡图书馆发展用地,设置400㎡室外少儿活动场地。 3.在用地内合理组织交通流线,设置主、次出入口(主出入口要求设在城市次干道一侧),建筑各出入口和环境有良好关系,布置社会小汽车停车位30个、大客车停车位3个、自行车停车场300mz,布置内部小汽车停车位8个、自行车停车场80㎡。 4.在用地内合理布置绿化景观,用地界线内北侧的绿化用地宽度不小于15m,东侧、南侧、西侧的绿化用地宽度不小于5m,应避免城市主干道对阅览室的噪音干扰。 建筑设计要求 1.各用房及要求见表一、表二,功能关系见主要功能关系图。 2.图书馆布局应功能分区明确、交通组织合理,读者流线与内部业务流线必须避免交叉。 3.主要阅览室应为南北向采光;单面采光阅览室进深不大于12m,双面采光不大于24m,有建筑物遮挡阅览室采光面时,其间距应不小于该建筑物的高度。 4.除书库区、集体视听室、各类库房外,其余用房均应有自然通风、采光。 5.报告厅应能独立使用并与图书馆一层公共区连通,少儿阅览室应有独立对外出入口。 6.图书馆一、二层层高均为4.5m,报告厅层高为6.6m。 7.图书馆结构体系采用钢筋混凝土框架结构。 8.应符合现行国家有关规范和标准要求。 制图要求总平面图: 1.绘制图书馆建筑屋顶平面图并标注层数和相对标高。 2.布置用地内主、次出入口,建筑各出入口、道路及绿地;标注社会及内部机动车停车位、自行车停车场。 3.布置图书馆发展用地范围、室外少儿活动场地范围,并标注其名称和面积。 平面图: 1.按要求分别绘制图书馆一层平面图和二层平面图,标注各用房名称。 2.画出承重柱、墙体(要求双线表示),表示门的开启方向,窗、卫生洁具可不表示。 3.标注建筑轴线尺寸、总尺寸,地面、楼面的相对标高。 4.标明带★号房间的面积(见表一、表二),在一层平面图填写一层建筑面积和总建筑面积,在二层平面图上填写二层建筑面积(面积均按轴线计算,各房间面积、各层建筑面积及总建筑面积允许控制在规定面积的±10%以内)。
选项
答案
解析

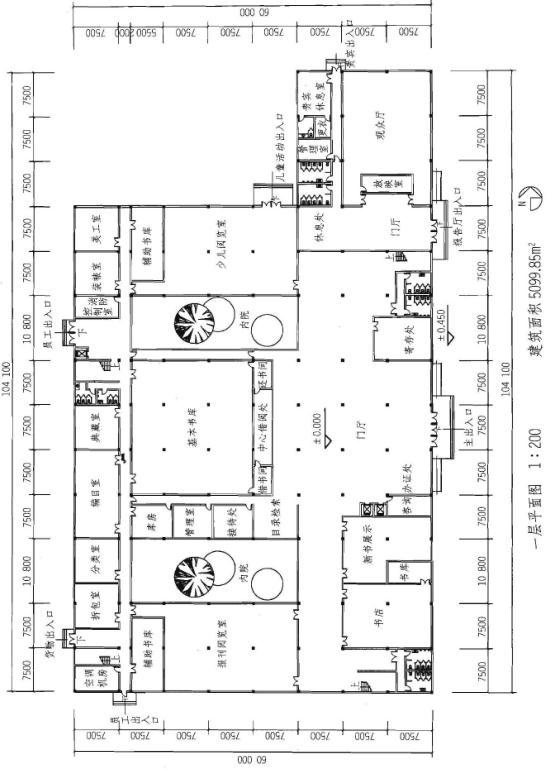

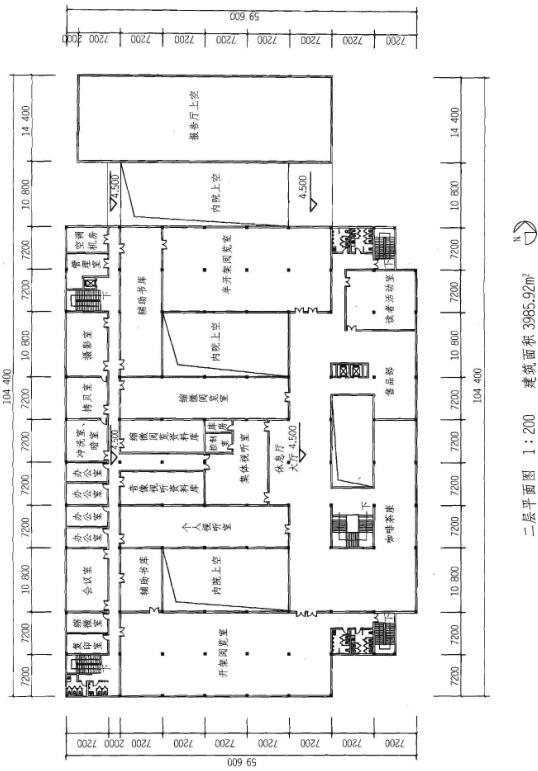

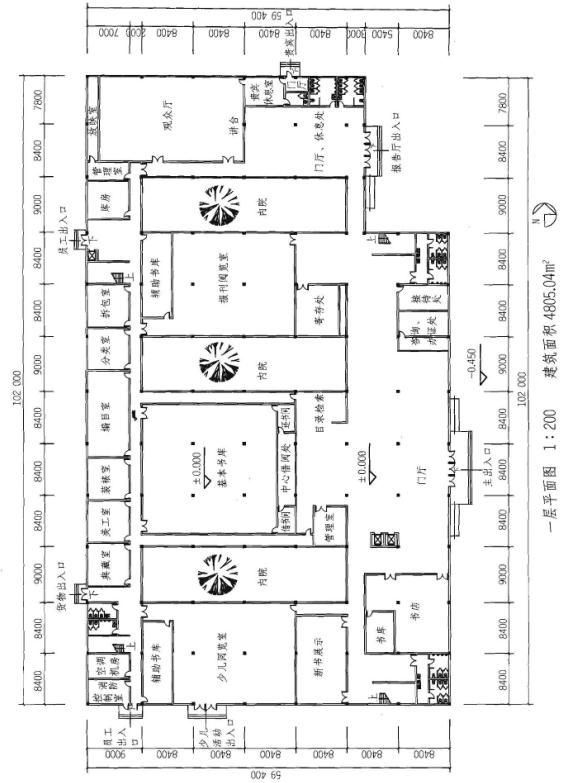

解题要点
1.房间内容、房间面积与总建筑面积(±10%)符合任务书要求。
2.功能分区、流线符合任务书要求。
3.合理布置场地出入口、各项建筑出入口、场地道路及停车场。
4.各项出入口位置选择正确,楼电梯数量及位置合理。
5.功能分区合理、房间之间的关系正确。
6.满足图书馆建筑设计要求。
7.房间不穿越、房间比例合理,平面比例不超过2。
8.满足自然采光、通风要求,内天井间距大于9m。
9.交通流线简洁流畅、读者与内部人员流线分离,具有通达性。
10.内外空间组织有序。
11.合理布置辅助房间,如卫生间、管理室。
12.符合防火、无障碍设计及相关建筑设计规范。
13.结构布置合理。
14.平面设计合理有效。 15.制图正确,图面表达清晰,有尺寸标注及必要文字说明。
