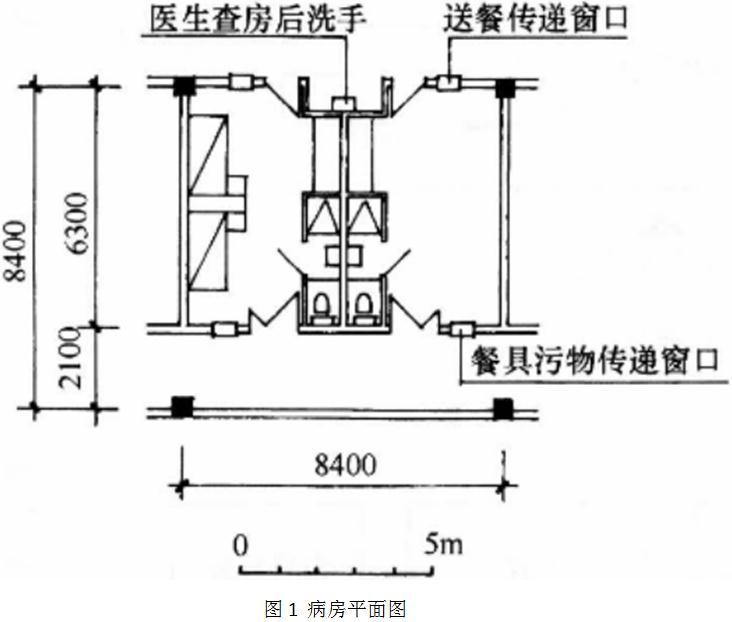

传染病医治中心 (一)任务描述 华北某城市医院根据总图规划,需在指定地块建一座传染病医治中心,计4层。一层为传染病门诊,二层为接触传染病房,三层为呼吸传染病房(图1),四层为医技和手术部。本设计只要求设计一、二层平面。建筑面积共计3600㎡。

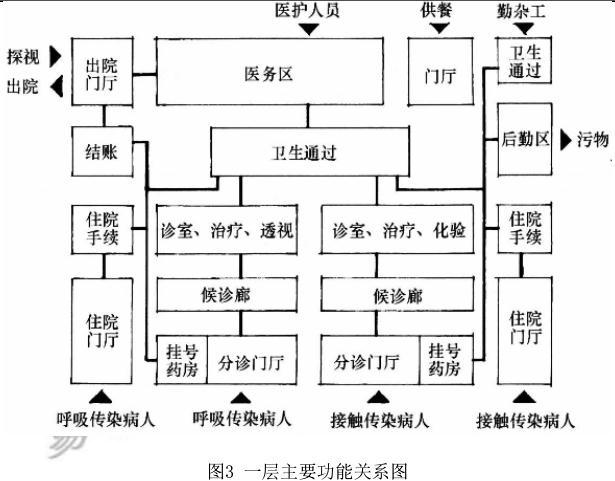

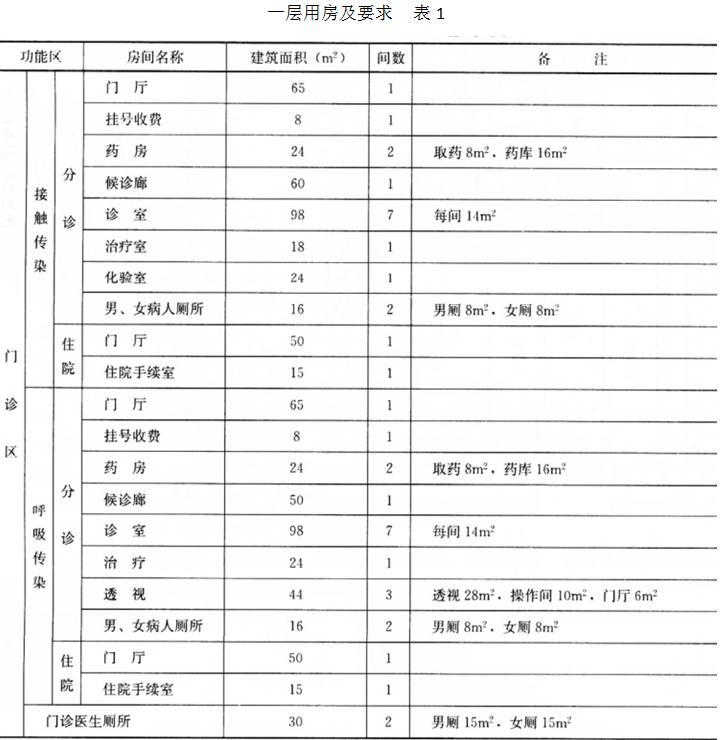

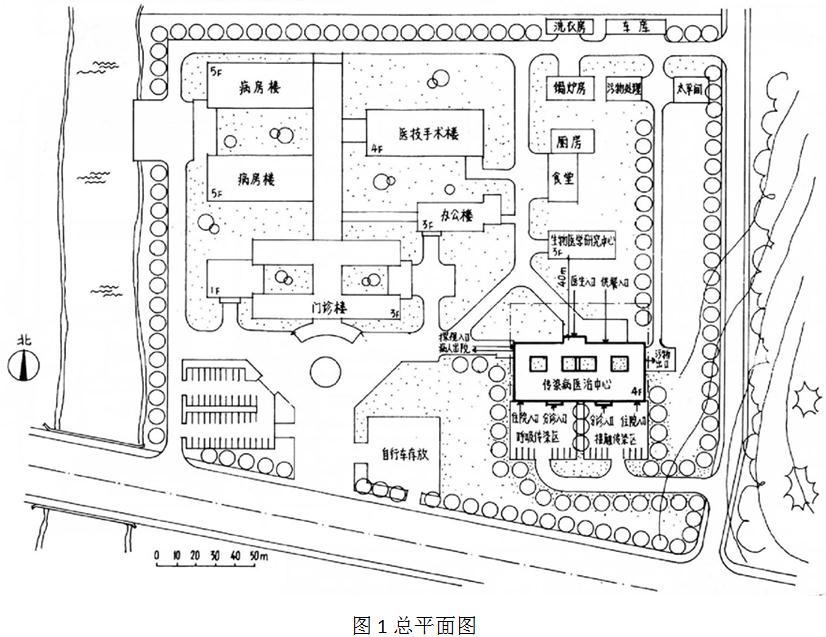

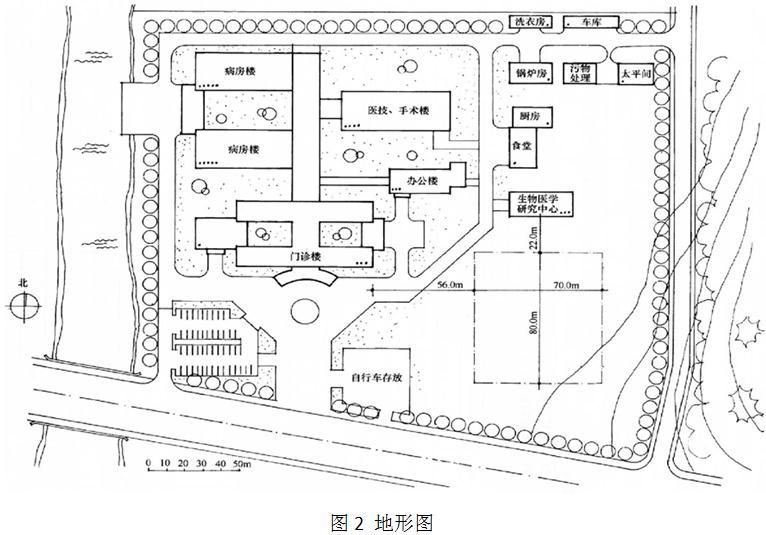

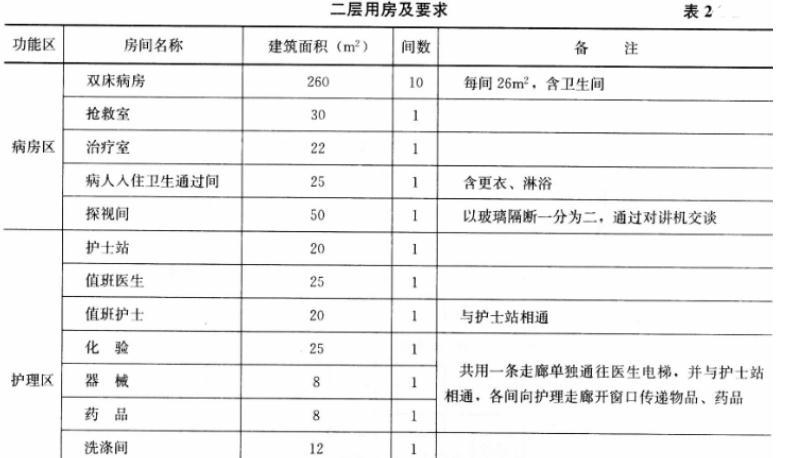

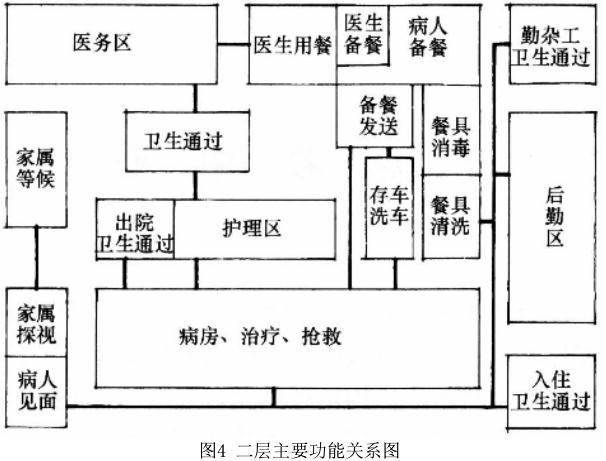

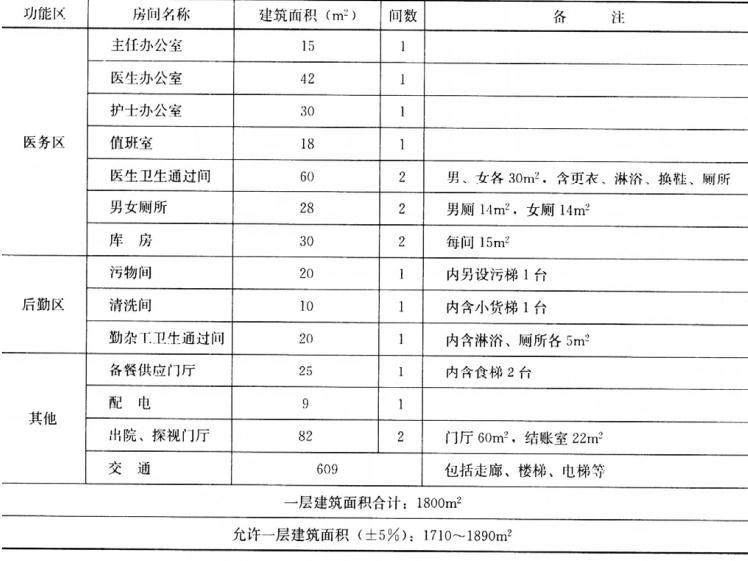

(二)用地条件 传染病医治中心用地70m×80m(图2)。用地南侧为城市主要道路,东侧为城市支路,西侧为医院门诊、医技楼和住院部等,北侧为医院后勤区。城市主导风向为西北风。 (三)总平面设计要求 (1)在用地红线内布置传染病医治中心,且与周边建筑物须保持40m的防护距离 (2)在用地红线内应严格划分两类传染病人的进入用地区域并分设各自场地出入口。在用地红线之外可共用一条连接东侧城市支路的通道。两类康复病人须从医院主人口离去。 (3)在两类传染病人的场地上分别布置8辆小汽车停车位。 (四)建筑设计要求 (1)一、二层用房及要求详见表1、表2。 (2)一、二层主要房间功能关系详见图3、图4。 (3)一层要求按接触传染与呼吸传染不同病种进行独立的分诊。应合理安排各种独立出入口的位置,明确各自的功能分区,要求医患流线互不交叉相混。 医护人员、勤杂人员进出诊室区必须经“卫生通过间”进行防疫措施。两类传染病人住院应分设入口,康复后可共用一个出口离去。 诊室为三面围合,一面向医护走廊敞开。 (4)二层要求清洁区、半清洁区、污染区分区明确,医护人员、勤杂人员和传染病人进出病房污染区必须经各自“卫生通过间”进行防疫措施。 处理好餐车进出污染区与回收餐具、丢弃污物、可再利用医疗器械等的各种流线关系,使之洁污分离。 (5)各使用房间应保证自然通风采光,诊室可通过医护廊间接采光。当需要挖内院时,其进深不得小于7.2m。 (6)候诊廊、病房护理廊宽度不得小于2.7m,其他走廊不得小于2.1m。

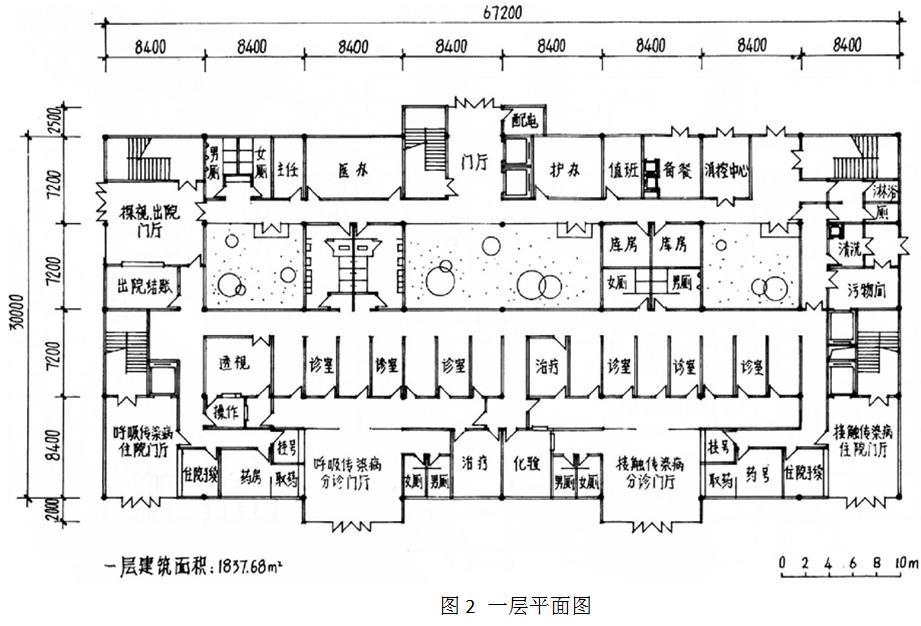

(7)医梯、污梯井道尺寸为2.4m×3m,客梯井道尺寸为2.5m×2.5m,食梯、小货梯井道尺寸为1.2m×1.2m。楼梯开间尺寸不小于3.6m。 (8)层高为3.6m。 (五)制图要求 1.总平面图(1︰1500) (1)绘制传染病医治中心建筑屋顶平面图,注明建筑各出入口。 (2)绘制用地内两个病区的人口广场范围、小汽车停车位、道路及其与城市支路的衔接。绘制其他建筑出入口各自与医院相关功能区或院内道路的连接。 2.平面图(1︰300) (1)绘制一、二层平面图,表示出柱、墙(双线)、门(表示开启方向),窗、卫生间洁具可不表示。 (2)标注建筑轴线尺寸、总尺寸,标注室内楼、地面及室外地面相对标高。 (3)注明房间名称,注明一、二层建筑面积和总建筑面积。
