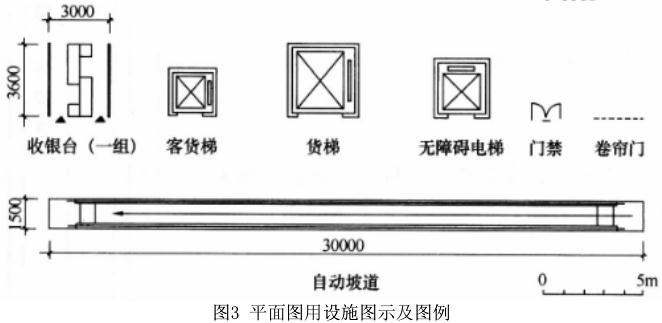

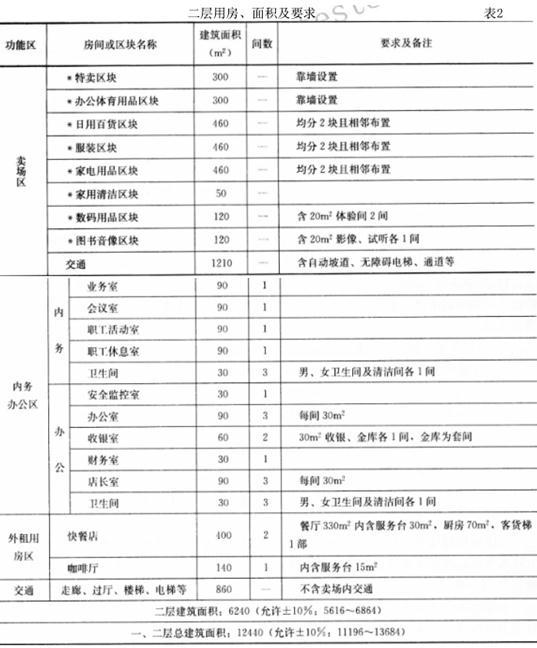

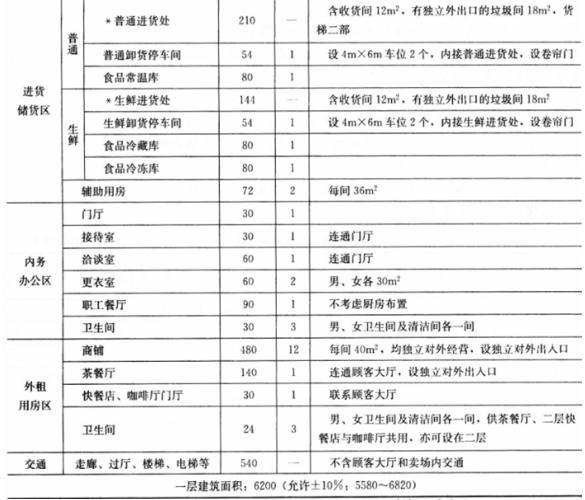

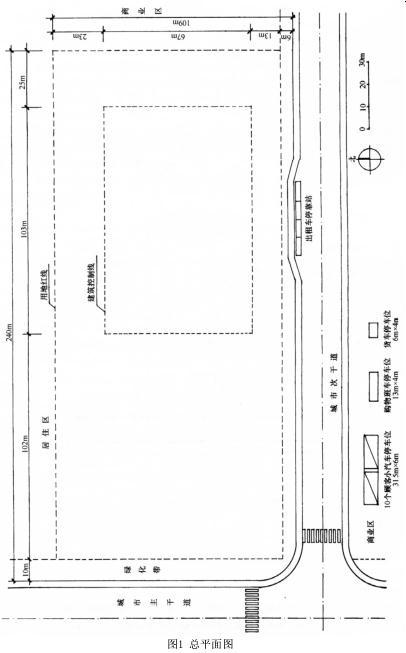

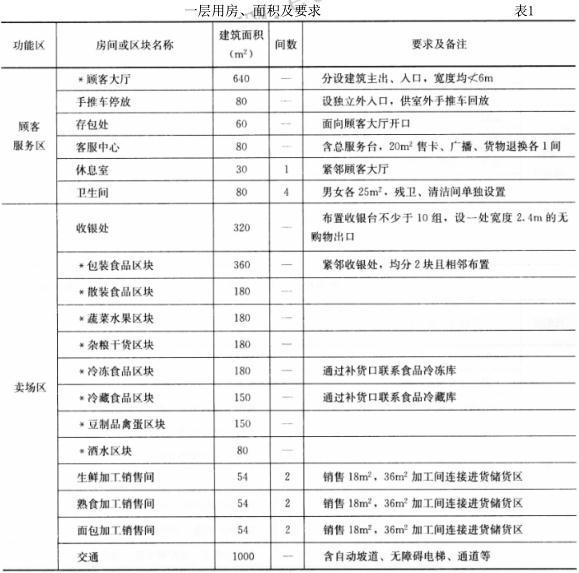

设计任务书 (一)任务描述 在我国某中型城市拟建一座两层、总建筑面积为12500㎡的超级市场(即自选商场)按下列各项要求完成超级市场方案设计。 (二)用地条件 用地地势平坦;用地西侧为城市主干道,南侧为城市次干道,北侧为居住区,东侧为商业区;用地红线、建筑控制线、出租车停靠站及用地情况详见总平面图(图1) (三)总平面设计要求 1.在建筑控制线内布置超级市场建筑。 2.在用地红线内组织人行、车行流线;布置道路及行人、车辆出入口。在城市主干道上设一处客车出入口,次干道上分设客、货车出入口各一处,出入口允许穿越绿化带。 3.在用地红线内布置顾客小汽车停车位120个、每10个小汽车停车位附近设一个超市手推车停放点,购物班车停车位3个,顾客自行车停车场200㎡;布置货车停车位8个,职工小汽车停车场300㎡,职工自行车停车场150㎡。相关停车位见总平面图示。 4.在用地红线内布置绿化。 (四)建筑设计要求 超级市场由顾客服务、卖场、进货储货、内务办公和外租用房5个功能区组成,用房、面积及要求见表1、表2,功能关系见示意图(2),选用的设施见图例(3)。相关要求如下: 1.顾客服务区 建筑主出、入口朝向城市主干道,在一层分别设置,宽度均不小于6m。设一部上行自动坡道供顾客直达二层卖场区,部分顾客亦可直接进入一层卖场区。 2.卖场区 区内设上、下行自动坡道及无障碍电梯各一部。卖场由若干区块和销售间组成,区块间由通道分隔,通道宽度不小于3m且中间不得有柱,收银等候区域兼作通道使用,等候长度自收银台边缘计不小于4m。 3.进货储货区 分设普通进货处和生鲜进货处,普通进货处设两部货梯,走廊宽度不小于3m。每层设2个补货口为卖场补货,宽度均不小于2.1m。 4.内务办公区 设独立出入口,用房均应自然采光。该区出入其他各功能区的门均设门禁;一层接待室、洽谈室连通门厅,与本区其他用房应以门禁分隔;二层办公区域相对独立,与业务区域以门禁分隔。本区内卫生间允许进货储货与卖场区职工使用。 5.外租用房区 商铺、茶餐厅、快餐店、咖啡厅对外出入口均朝向城市次干道,以方便对外使用;同时一层茶餐厅与二层快餐店、咖啡厅还应尽量便捷地联系一层顾客大厅。设一部客货梯通往二层快餐店以方便厨房使用。
6.安全疏散 二层卖场区的安全疏散总宽度最小为9.6m,卖场区内任意一点至最近安全出口的直线距离最大为37.5m。 7.其他 建筑为钢筋混凝土框架结构,一、二层层高均为5.4m,建筑面积以轴线计算,各房间面积、各层建筑面积及总建筑面积允许控制在给定建筑面积的±10%以内。(五)规范要求本设计应符合现行国家有关规范和标准要求。 (六)制图要求 1.总平面图 (1)绘制超级市场建筑屋顶平面图并标注层数和相对标高。 (2)布置并标注行人及车辆出入口、建筑各出入口、机动车停车位(场)、自行车停车场,布置道路及绿化。 2.平面图 (1)绘制一、二层平面图,画出承重柱、墙体(双线)、门的开启方向及应有的门禁,窗及卫生洁具可不表示;标注建筑各出入口、各区块及各用房名称,标注带*号房间或区块(表1、表2)的面积。 (2)标注建筑轴线尺寸、总尺寸及地面、楼面的标高,在平面图指定位置填写一、二层建筑面积和总建筑面积。
选项
答案
解析

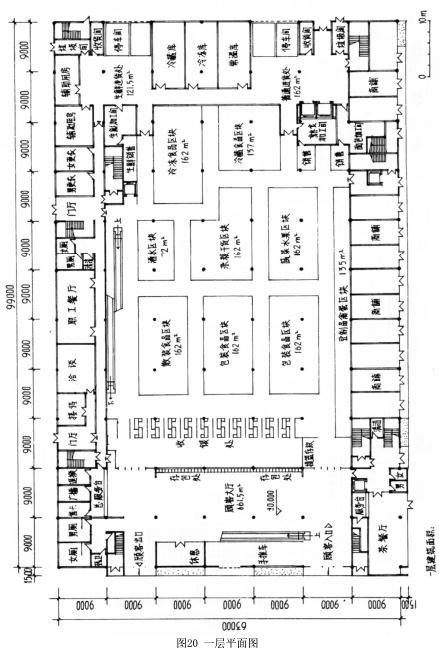

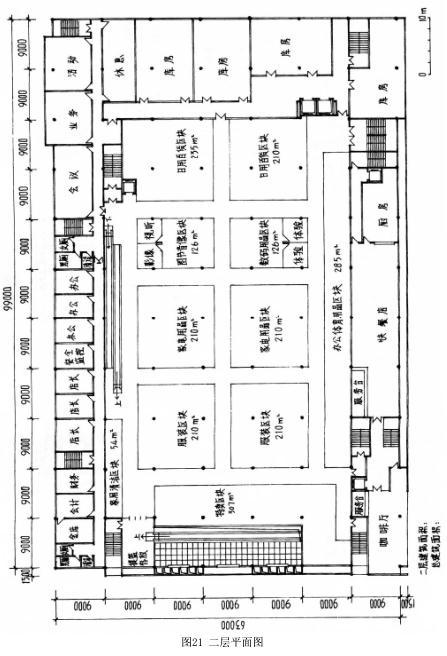

绘制方案设计成果图(图19~图21)
