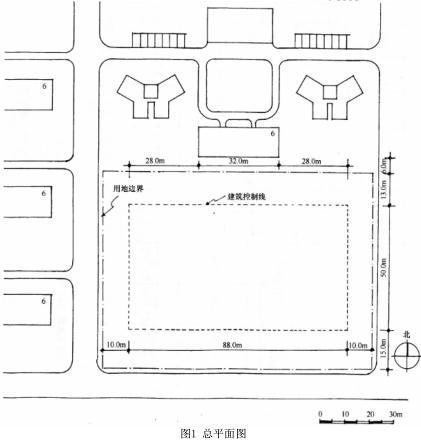

设计任务书 (一)任务描述 在我国中南部某居住小区的平整用地上,新建带电梯的9层住宅,约14200㎡。其中两室一厅套型90套,三室一厅套型为54套。 (二)场地条件 用地为长方形,建筑控制线尺寸为88m×50m。用地北面和西面是已建6层住宅,东面为小区绿地,南面为景色优美的湖面(图1)。

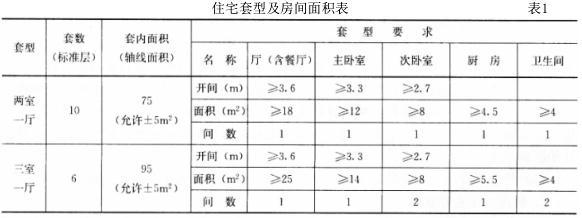

(三)任务要求 1.住宅应按套型设计,并由两个或多个套型以及楼、电梯组成各单元,以住宅单元拼接成一栋或多栋住宅楼。 2.要求住宅设计为南北朝向,不能满足要求时,必须控制在不大于南偏东45°或南偏西45°的范围内。 3.每套住宅至少应有两个主要居住空间和一个阳台朝南,并尽量争取看到湖面,其余房间(含卫生间)均应有直接采光和自然通风。 4.住宅南向(偏东、西45°范围内)平行布置时,住宅(含北侧已建住宅)日照间距不小于南面住宅高度的1.2倍(即33m)。 5.住宅楼层高3m,要求设置电梯,采用200厚钢筋混凝土筒为梯井壁。 6.按标准层每层16套布置平面(9层共144套),具体要求见表1。
(四)制图要求 1.总平面图要求布置至少30辆汽车停车位。画出与单元出入口连接的道路、绿化等。 2.标准层套型拼接图,每种套型至少单线表示一次,标出套型轴线尺寸、套型总尺寸、套型名称;相同套型可以用单线表示轮廓。 3.套型布置 (1)用双线画出套型组合平面图中所有不同套型平面图。 (2)在套型平面图中,画出墙、门窗,标注主要开间及进深轴线尺寸、总尺寸;标注套型编号并填写两室套型和三室套型面积表,附在套型平面图下方。
选项
答案
解析

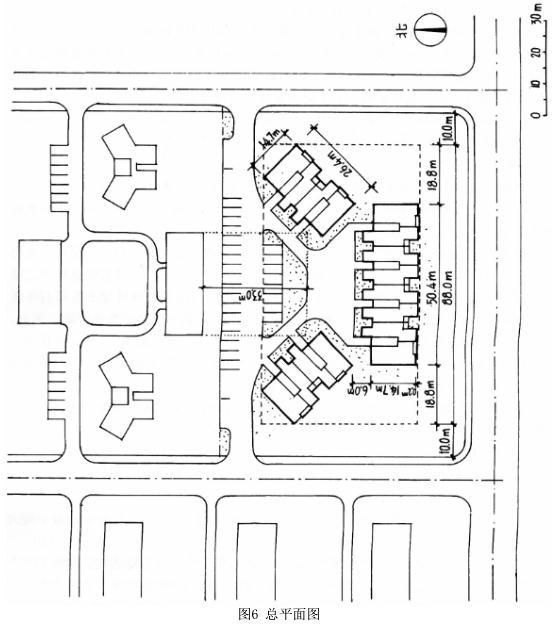

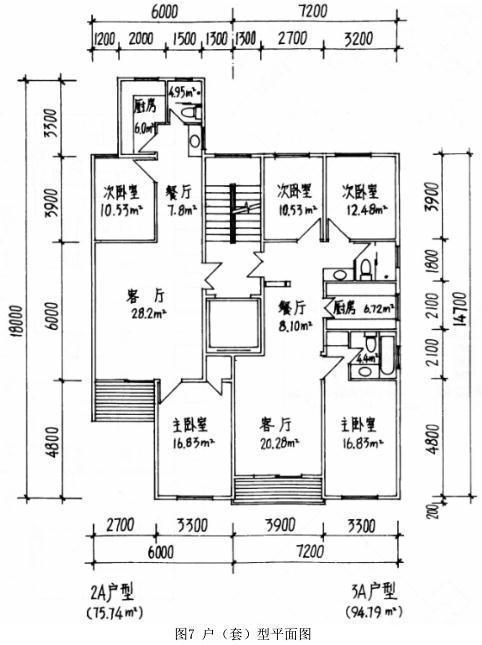

绘制设计成果图(图6~图8)
