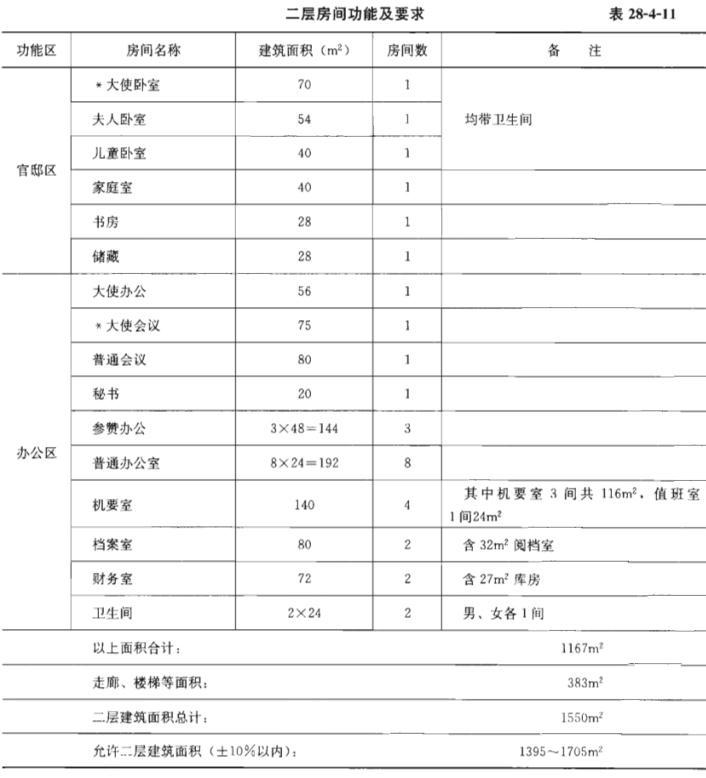

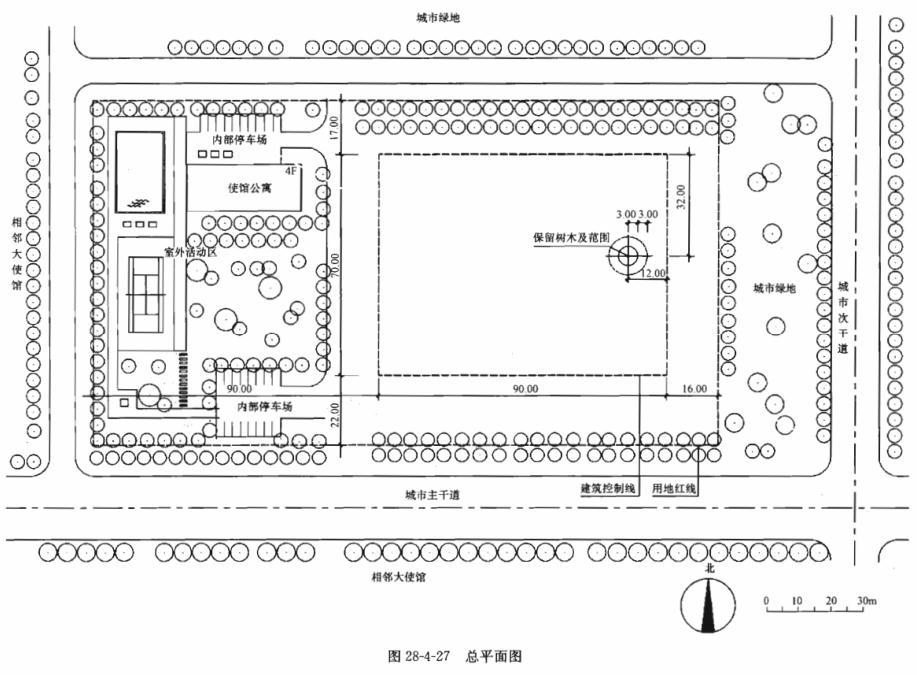

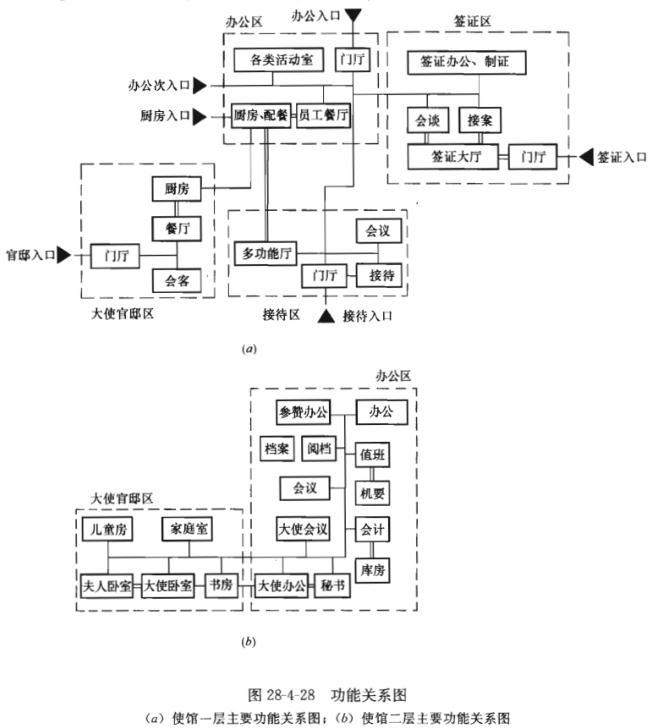

中国驻某国大使馆设计 试题要求 1.任务描迷 我国拟在北半球某国修建一座大使馆,当地气候类似于我国华东地区。建筑层数为2层。用地情况及建筑控制线见总平面图(图28-4-27)。 2.场地条件 用地南側为城市干道,东側为次干道,北侧为城市绿地,西侧为相邻使馆用地。建筑用地范围90m×70m,内有保留大树1裸,位置见总平面图(图28-427)。 3.场地设计要求 (1)主入口开向南侧城市干道,签证入口开向东侧次干道。主入口处设警卫室和安检室各(3×5)m2,附近设20个小汽车停车位(可分散布置);签证入口处设警卫兼安检室1个(3×5)m2. (2)接待、签证、办公、大使府邸、办公区厨房应有独立的出入口,各入口之间又宜有联系。签证入口前设室外活动场地200~350m2并与其他区域用活动铁栅分隔。 4.建筑设计要求 (1)建筑功能关系见图28-4-28,图中双线示紧密联系。 (2)大使馆分为接待、签证、办公及大使官邸四个区域,各区域均应设单独出入口每区域内使用相对独立但内部又有一定联系。 (3)办公区厨房有单独出入口,应隐蔽方便。 4)采用框架剪力墙结构体系,结构应合理。 (5)签证、办公及大使官邸三个区域层高3.9m,接待区门厅、多功能厅、接待室会议室层高≥5m,其余用房层高为3.9m或5m。 (6)除备餐、库房、厨房内的更衣室及卫生间、服务间、档案室、机要室外,其佘用房应为直接采光。一、二层用房及建筑面积要求见表28-4-10及表28-4-11。
5.制图要求 (1)总图要求表示道路、绿地、停车位,并标出与道路连接的出入口。 (2)绘制一层及二层平面图,应表达: ·承重柱与墙体,标注軸线尺寸及总尺寸; ·布置房间,表示门的位置,不必画窗;标注房间名称及带*号房间的轴线面积,标注每层的建筑面积和总建筑面积 (3)主要线条用尺规绘制,卫生洁具等可徒手绘制。布置用房,画出门的开启方向,不用画窗;注明房间名称及带“号房间的轴线面积。
选项
答案
解析

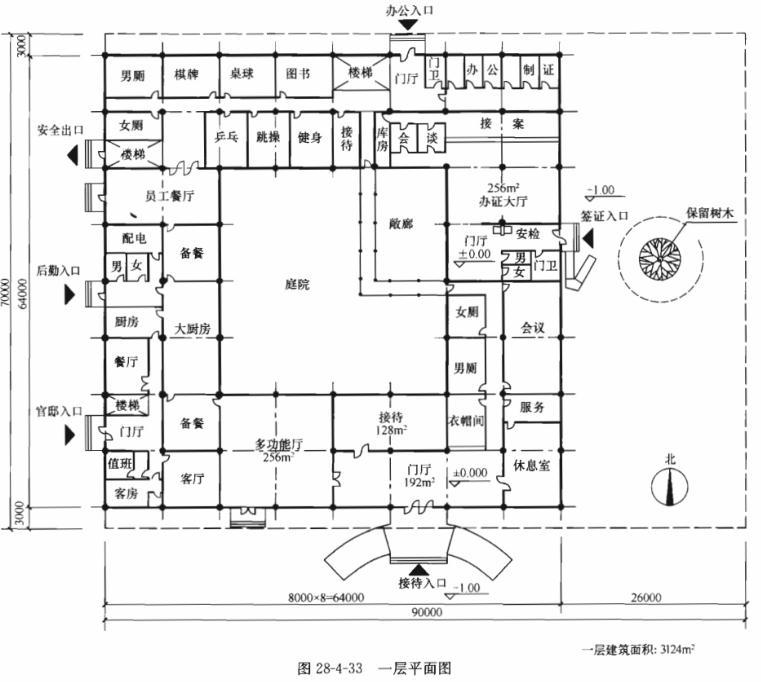

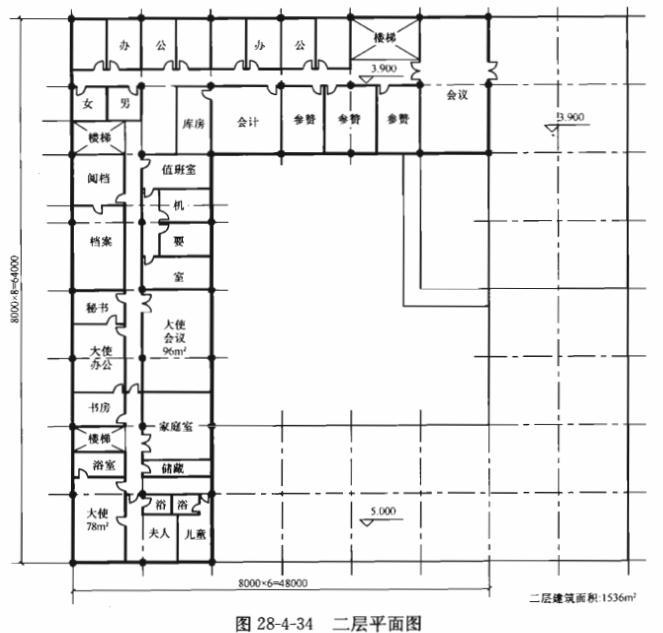

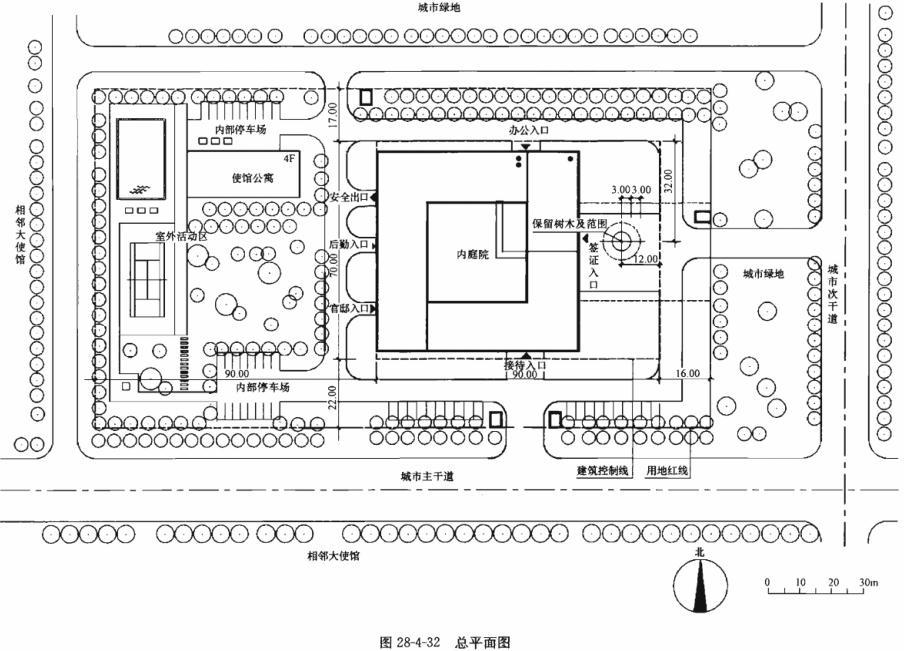

参考答案 1.总平面图(图28-4-32) 总图其实不一定画得这样深入。主要是把建筑布置在建筑红线之内,让开保留大树,作环行车道连接建筑各个出入口并与城市道路相接就可以了。 2.一层平面图(图28-4-33 3.二层平面图(图28-4-34) 仔细看,平面图表达得也不完善。例如,厕所没有布置卫生洁具,楼梯只是位置示意,也没有做无障碍设计,有些房间的面积不一定完全符合题目要求。墙体用一根粗实线表示,窗线一律不画,门留出洞口再加上一条短竖线,对于只求及格的图纸,画到这种平面组合图的深度就足够了。在考试时间不够用的情况下,要根据自己的能力,注意适可而止,切不可追求完美。要知道,题目中的制图要求是按满分的标准设定的,而应试者的目标只是及格,所以一定不要把太多的时间花在只占5分的图面表达上。

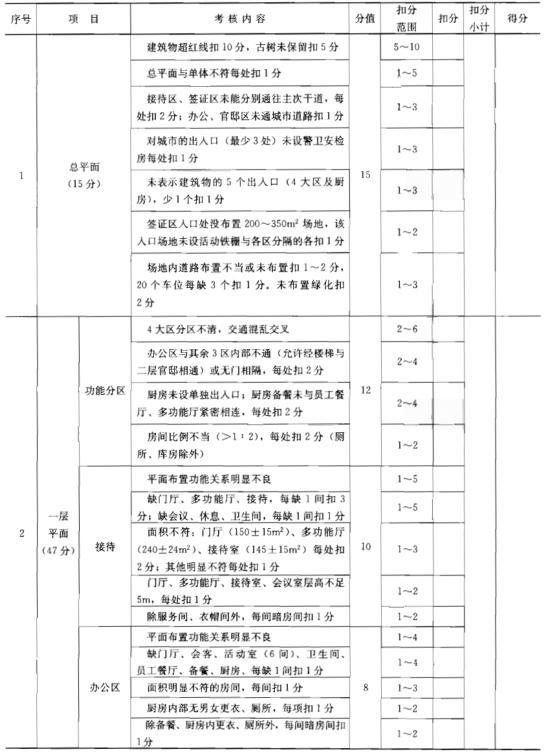

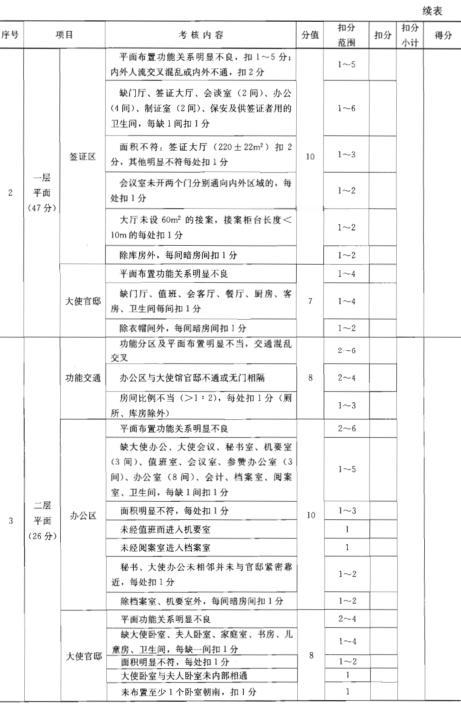

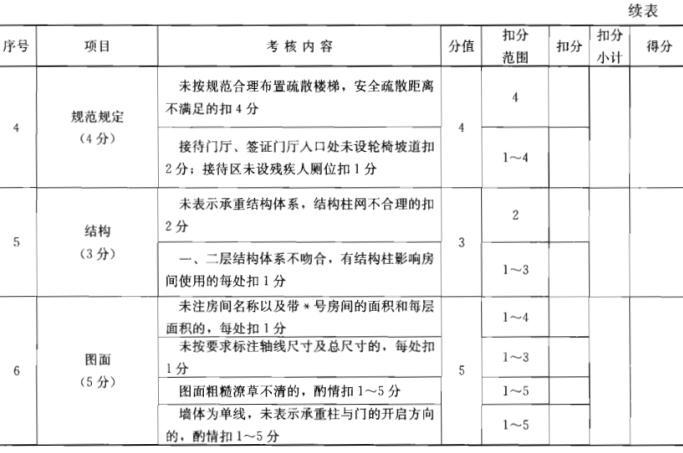

评分标准 (表28-4-12)
通过此题来看方案作图考试的评分标准,可以看出,考核的重点和往年一样,依然是两层平面布置对于功能要求的满足,占73分;总图15分,比往年的多数情况增加5分;规范、结构和图面合计12分,也比往年的多数情况略髙。图面表达和往年一样总共只占5分,显然是不重要的。本试题的功能要求不太复杂,流线、流程也比较简单,重点在于合理分区和各功能房间数量和面积大小的满足。本试题评分对主要功能房间的采光、通风要求和气泡图中对某些功能关系的规定是否满足也设置了较多的评分点;因此不少应试方案虽然大的功能关系不错,但细节上疏漏较多,还是不能及格;这是近几年试题评分的一个特点,即大的功能关系不复杂的试题,往往会看重功能细节要求的满足与否。
