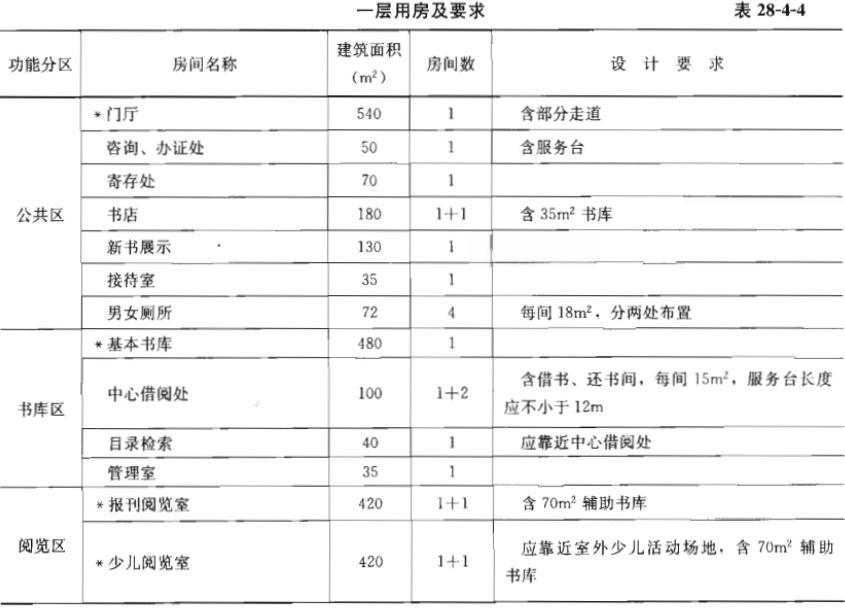

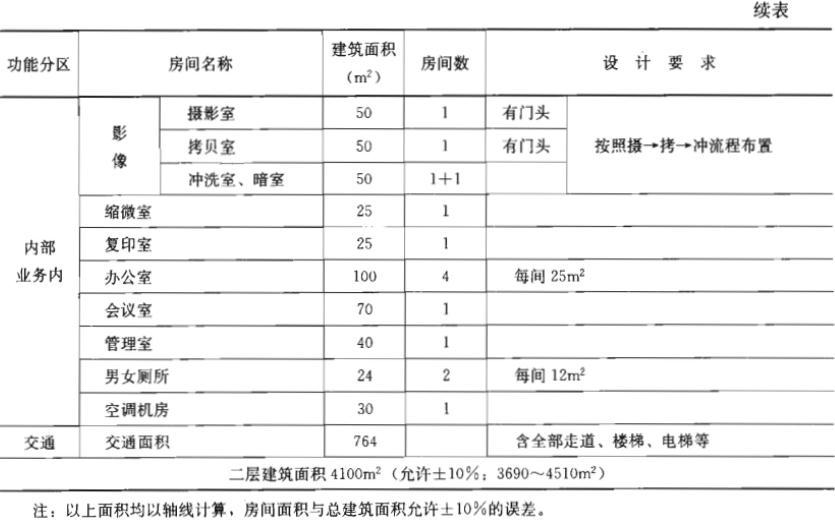

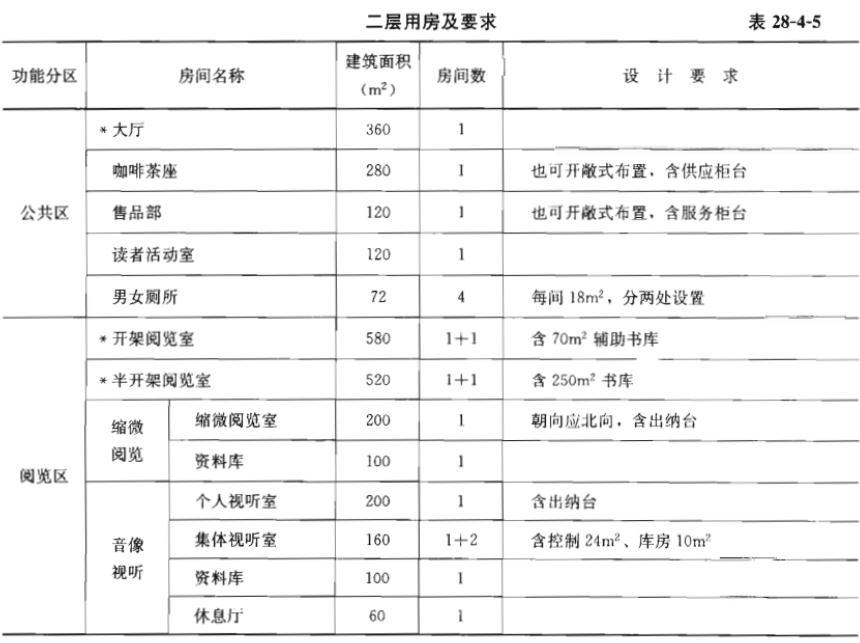

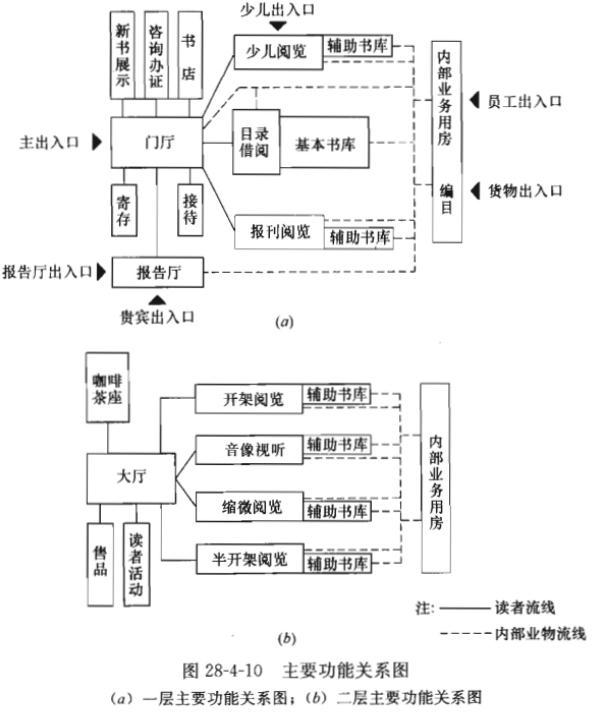

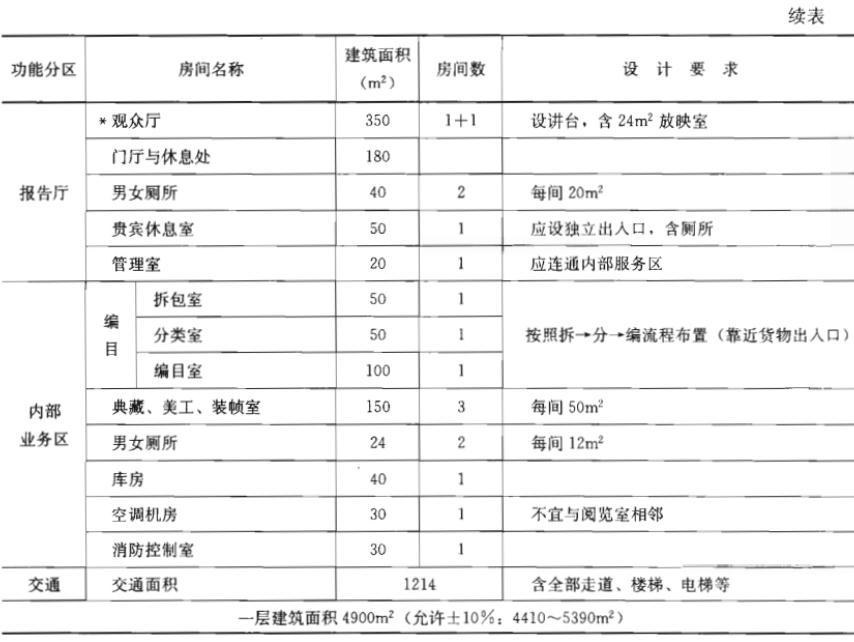

图书馆方案设计 试题要求 1.任务描迷 我国华中地区某县级市拟建一座两层、建筑面积约9000m2、藏书量为60万册的中型图书馆。 2.用地条件 用地条件见总平面图(图28-4-9)。该用地地势平坦;北侧临城市主干道,东侧临城市次干道,南侧、西侧为相邻用地。用地西侧有一座保留行政办公楼。图书馆的建筑控制线范围为68m×107m。 3.总平面设计要求 (1)在建筑控制线内布置图书馆建筑(台阶、踏步可超出)。 (2)在用地内预留4000m2图书馆发展用地,设置400m2少儿室外活动场地。 (3)在用地内合理组织交通流线,设置主、次入口(主入口要求设在城市次干道一侧),建筑各出入口和环境有良好关系。布置社会小汽车停车位30个、大客车停车位3个、自行车停车场300m2;布置内部小汽车停车位8个,货车停车位2个,自行车停车场80m2. (4)在用地内合理布置绿化景观,用地界限内北侧的绿化用地宽度不小于15m,东侧、南侧、西侧的绿化用地宽度不小于5m。应避免堿市主干道对阅览室的噪声干抚。 4.建筑设计要求 (1)各用房及要求见表28-44及表284-5,功能关系见主要功能关系图(图28-410)。 (2)图书馆布置应功能关系明确,交通组织合理,读者流线与内部业务流线必须避免交叉。
(3)主要阅览室应为南北向采光,单面采光的阅览室进深不大于12m,双面采光不大于24m。当建筑物遮挡阅览室釆光面时,其间距应不小于该建筑物的高度。 (4)除书库区、集体视听室及各类库房外,所有用房均应冇自然通风、采光。 (5)观众厅应能独立使用并与图书馆一层连通。少儿阅览室应有独立对外出入口。 (6)图书馆一、二层层高均为4.5m,报告厅层高为6.6m。 (7)图书馆结构体系采用钢筋混凝土框架结构。 (8)应符合现行国家有关规范和标准要求。 制图要求 (1)总平面图: ·绘制图书馆建筑屋顶平面图并标注层数和相对标高。 ·布置用地的主、次出入口、建筑各出入口及道路、绿地。标注社会及内部机动车停车位、自行车停车场。 ·布置图书馆发展用地范围,室外少儿活动场地范围并标注其名称和面积。 (2)平面图 ·按要求分别绘制图书馆一层平面图和二层平面图。标注各用房名称。 ·绘出承重柱、墙体(要求双线表示),表示门的开启方向,窗、卫生间洁具可不表示。 ·标注建筑轴线尺寸、总尺寸,地面、楼面的相对标髙。 ·标注带号房间的面积(表28-4-4、表28-4-5),在一、二层平面图指定位置填写二层建筑面积和总建筑面积(面积按軸线计算,各房间面积、各层建筑面积及总建筑面积均应控制在规定面积的10%以内)。
选项
答案
解析

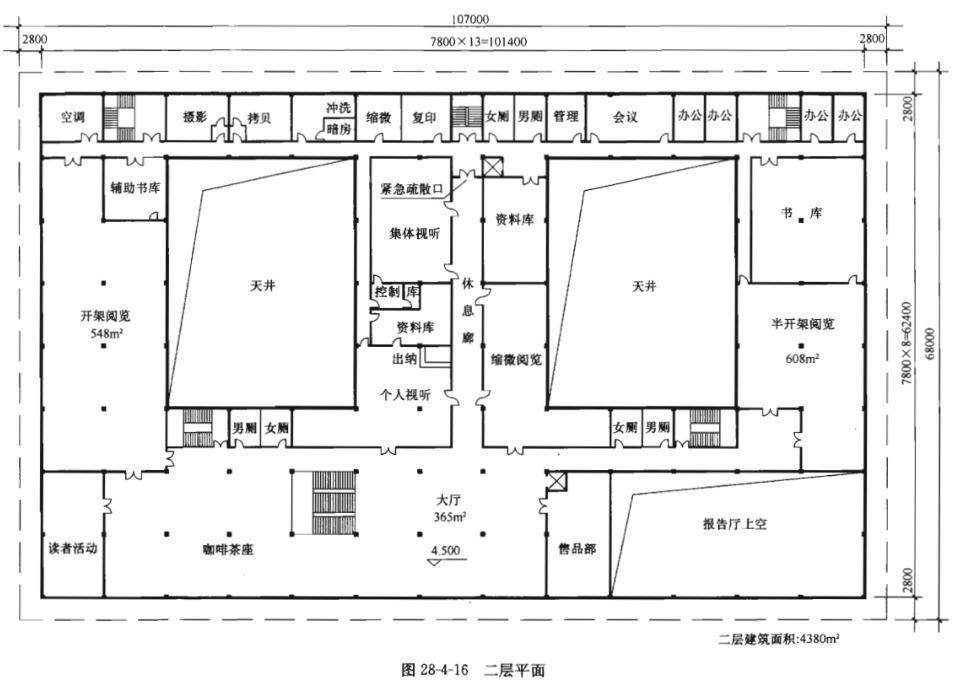

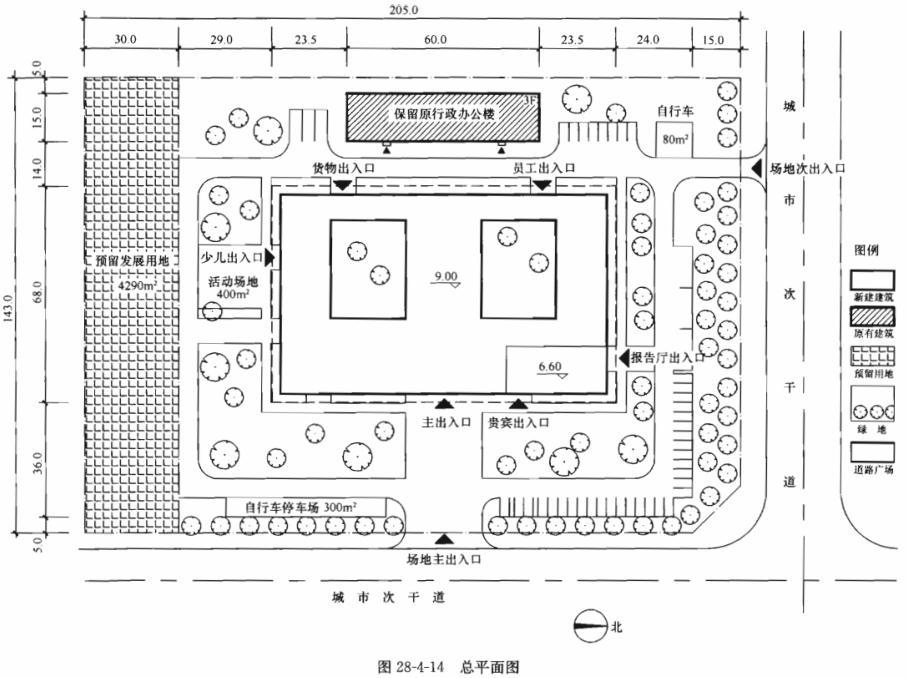

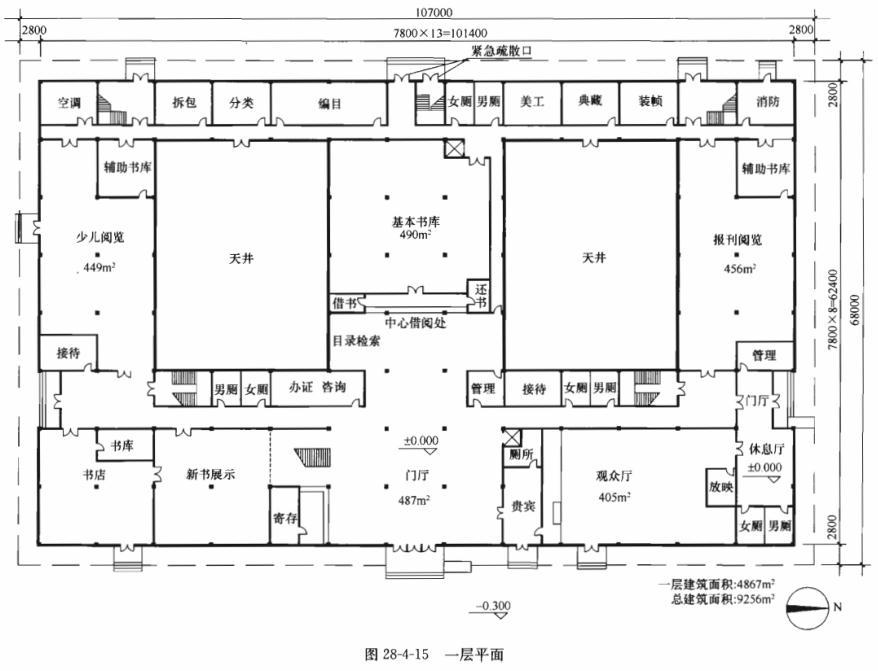

参考答案 1.总平面图(图28-4-14) 2.一层平面图(图28-4-15) 3.二层平面图(图28-4-16)

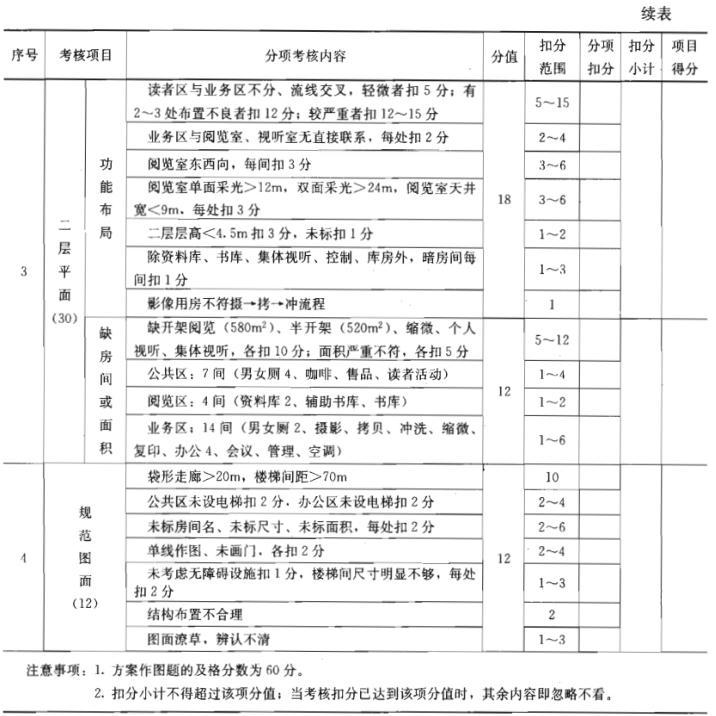

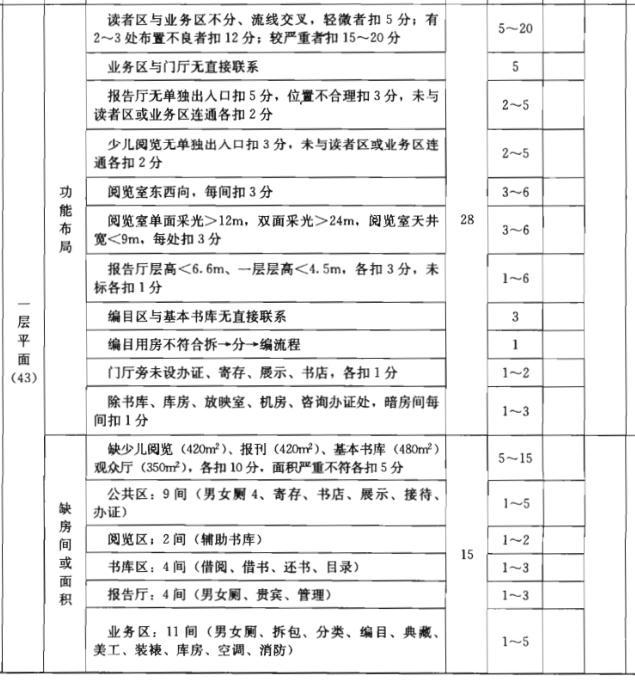

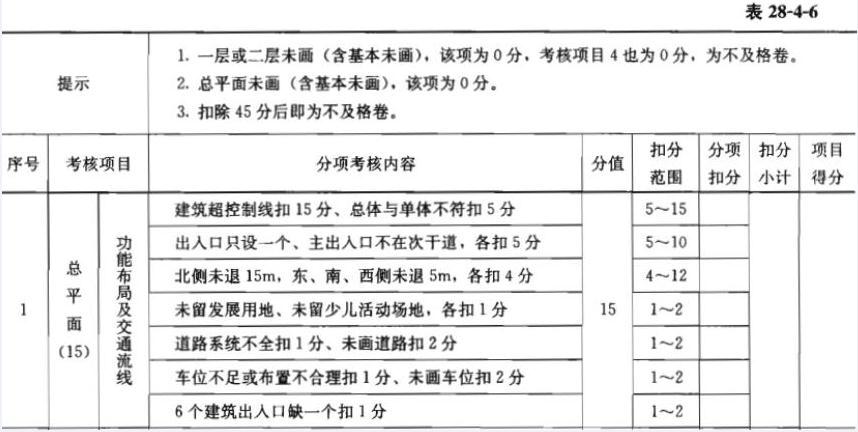

评分标准 (表28-4-6)
本年度考试评分情况归纳如下: 总图15分属于较高标准,但仍不算是重点。总图未画可以参加评分,扣15分而已。总图考核重点是建筑布置不超越建筑控制线、符合规划退线要求和场地通路出入口布置。 考核重点和往年一样,还是两张平面图是否满足功能要求,共73分。显然是重中之重。而功能要求包括功能布局和房间的数量、面积两部分,大约各占一半的分数。所谓功能布局,主要是功能分区和交通流线组织,要符合试题功能关系图要求,此外还包括采光、朝向等物理环境质量要求。 最后剩下12分给了规范和图面表达,也比往年稍有加重。其中突出的一点是防火疏散距离超标,扣10分,是以往从未有过的情况。另外明确规定“单线作图、未画门,各扣2分”。不过,不管怎么扣,只能在12分之内。所以这部分也还是不太重要。应试时不必在这方面多下工夫。
