  3. 商业区体育娱乐部设计 任务书与解答 任务书 设计题目：商业区体育俱乐部

商业区体育娱乐部设计 任务书与解答 任务书 设计题目：商业区体育俱乐部

免费题库2022-08-02  24

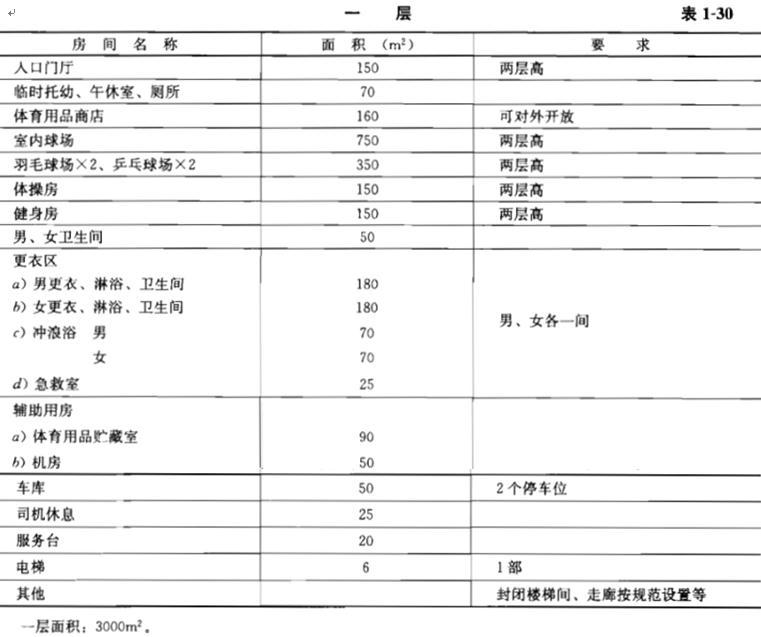

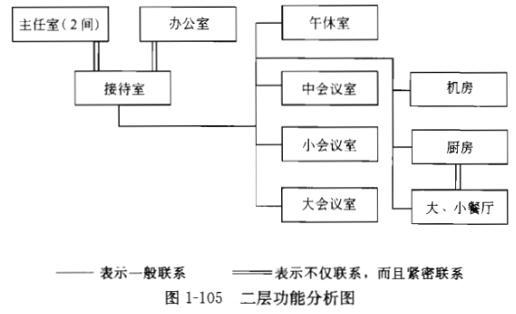

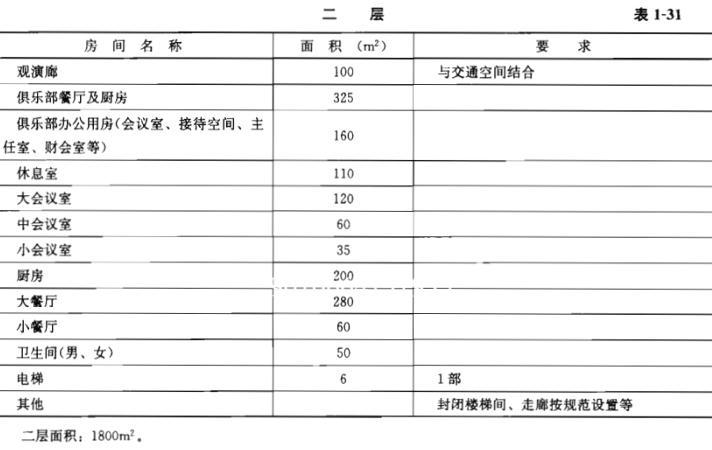

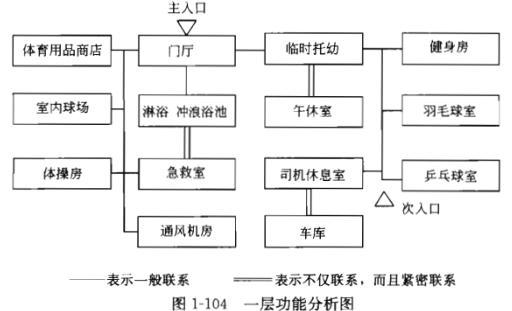

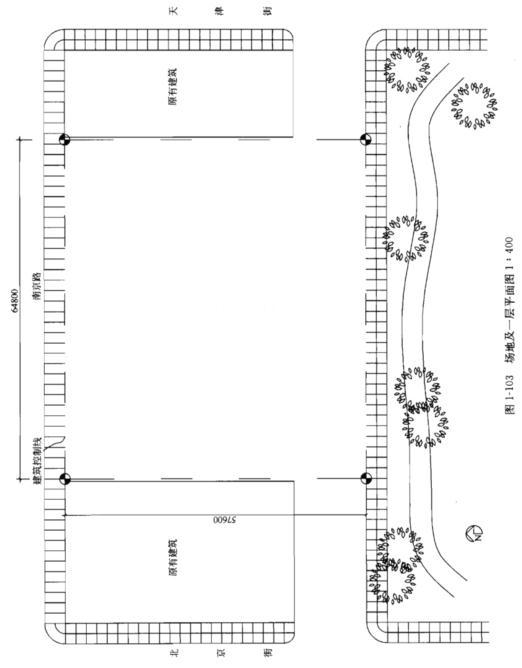

问题 商业区体育娱乐部设计任务书与解答 任务书 设计题目：商业区体育俱乐部 任务概述： 用地位于北方某城市的闹市区（图1-103），基地北侧的南京路是闹市区的中心街。还有一座历史悠久的河滨公园。场地北临南京路，南临公园绿地。准备兴建一座体育俱乐部，以适应全民健身的需要。两侧办公楼刚刚经过整修，结构为钢筋混凝土框架结构。其外墙（防火墙）正对场地。 技术条件： 1.       外围护结构热工要求：强厚度应满足370mm厚砖墙的热工条件。 2.       主导风向：夏季主导风向为东南风、冬季为西北风。 3.       耐火等级：一、二级。4.抗震设防：按7度设防。 规划要求 1.建筑层数：2层 2.地形：地面平整且经过清理。 3.公用设施：水、暖、电由城市集中供给。 设计要求 1.场地要求 (1)场地设计：建筑设计必须在视觉上与相邻建筑物协调。在服务区内必须布置一个设有屏障的垃圾收集区。 (2)交通 a)基地附近设有公共停车场，所以基地不必考虑停车问题，但需在一层平面上设计能停两辆车的停车库。 b)主人口设于北侧，与南京路相通，建筑地段南侧界线是一条永久性的步行道，步行道与俱乐部的会员入口相接。 2.建筑要求 1)总建筑面积:4800m2。 (2)各房间面积与总建筑面积可上下浮动10%。 (3)内容要求：建筑物主要空间(房间)构成包括室内球场、羽毛球场、乒乓球场、体操运动场、健身房、更衣室、淋浴室、冲浪治室、惧乐部餐厅、厨房、办公室、会议室辅助设施区、临时托幼及体育用品商店、卫生间、交通面积等。 (4)注意设计应方便残疾人。 各层内容及面积指标(表1-30、表1-31)。功能要求 如图1-104、图1-105。图纸要求 总平面图及一层平面图(1:400)、二层平面图(1:400)。 其他要求 1.建筑面积一律以轴线尺寸计算。 2.绘图、说明一律用墨线(徒手草绘不给分)，应工整清洁。
选项
答案

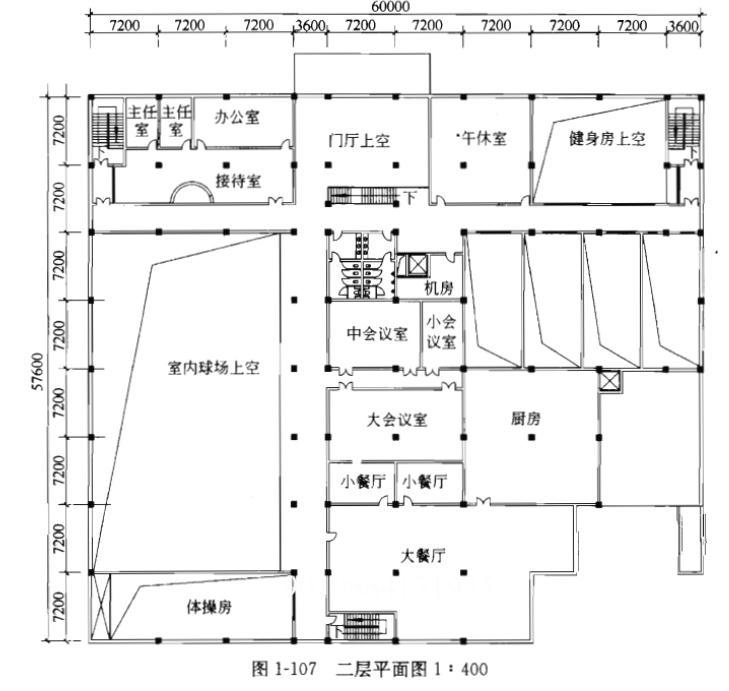

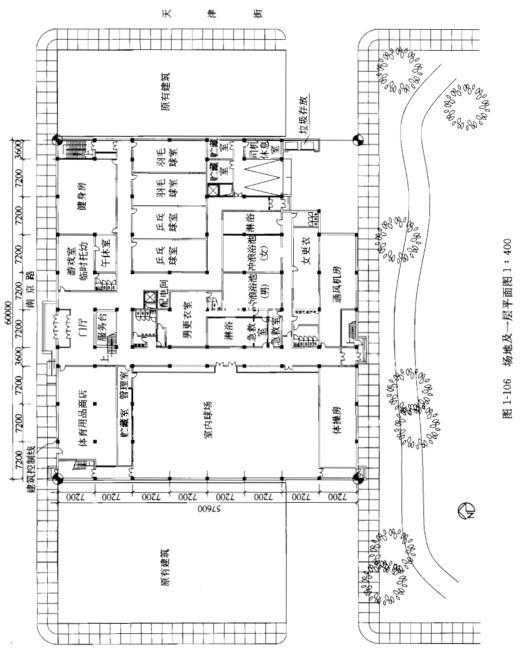

解析 解题要点 1.方案设计与任务书相符 2.满足总体关系要求。 3.方案设计具有功能合理性、逻辑性和通达性。 4.符合有关设计规范。 5.满足自然采光、通风要求 6.结构布置合理 7.图面表达正确，制图清晰。 作图提示 如图1-106、图1-107。 1.房间内容、房间面积与总建筑面积(士10%)符合任务书要求。房间无遗漏。一层与二层之间不允许相互串通。 2.功能分区合理，房间之间的关系正确。体育活动用房设计合理。 3.交通流线简洁顺畅，具有通达性。 4.内外空间组织有序。 5.辅助房间如卫生间有布置， 6.符合防火、无障碍设计及相关建筑设计规范。 7.结构布置合理。 8.制图正确，图面表达清晰，有尺寸标注及必要的文字说明。
转载请注明原文地址:https://tihaiku.com/jzgc/2526720.html
本试题收录于： 建筑方案设计作图题题库一级注册建筑师分类

建筑方案设计作图题

一级注册建筑师
